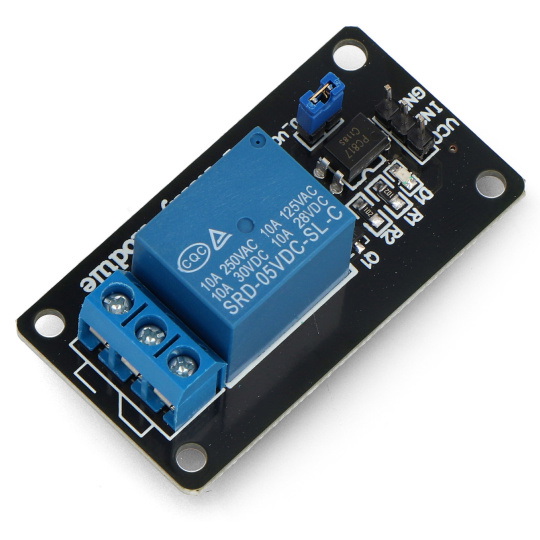

Релейний модуль 1 канал з оптоізоляцією - контакти 10A/250VAC, котушка 5V

Опис продукту: Релейний модуль 1 канал з оптоізоляцією - контакти 10 A / 250 V AC, котушка 5 V

Модуль дозволяє керувати виконавчими механізмами, що споживають струм до 10 А, за допомогою портів мікроконтролера або будь-якого комплекту розробки (включаючи Arduino, Raspberry Pi та STM32Discovery). Оптоізоляція відокремлює керуючий сигнал від джерела живлення реле, забезпечуючи безпеку системи керування.

Для належної роботи просто підключіть блок живлення реле та цифровий сигнал керування. Контакти є стандартними роз'ємами із золотими контактами 2,54 мм, що дозволяє підключати їх за допомогою популярних дротів-перемички.

Релейний модуль 1 канал з оптоізоляцією - контакти 10 A / 250 V AC, котушка 5 V

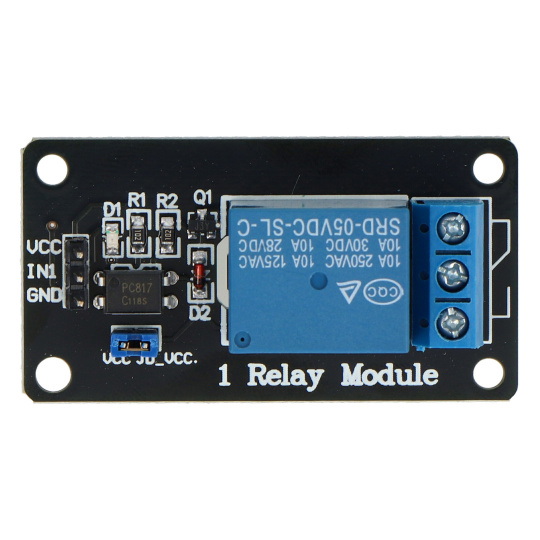

Плата містить опис усіх контактів, що мінімізує ризик неправильного підключення. Крім того, релейний модуль, одноканальний оптоізольований модуль з контактами 10A/250VAC та котушкою 5V, має діапазон споживання енергії приблизно від 0,36 Вт до 0,51 Вт, залежно від навантаження.

Робоча температура цього релейного модуля коливається від -25℃ до +70℃. Безпечна вологість становить від 45% до 85%. Максимальна кількість електричних підключень за хвилину становить 30, а механічних підключень за хвилину – 300.

Релейний модуль 1 канал з оптоізоляцією.

Приклади застосування релейних модулів

• Контролер освітлення
• Контролер виконавчих механізмів
• Перемикач для електричних пристроїв, включаючи двигуни

Підключення релейного модуля з оптоізоляцією

Модуль має три вхідні контактиVCC, GND, INДля коректної роботи системи необхідно підключити джерело живлення 5 В до контакту VCC, заземлення GND та вхідного сигналу IN.

Вихідні контакти позначені як NO – за замовчуванням відключено, NC – за замовчуванням підключено до COM. Подача низького рівня на контакт IN перемикає контакти реле та створює з'єднання між COM та NO, відключаючи COM від NC.

Характеристики продукту: 1-канальний релейний модуль з оптоізоляцією

• Напруга живлення VCC: 5 В
• Низький рівень спрацьовування
• Реле JQC-3FF-S-Z (документація)
• Параметри контакту для резистивного навантаження:
• 125 В змінного струму / 10 А
• 250 В змінного струму / 10 А
• 30 В постійного струму / 10 А
• 28 В постійного струму / 10 А
• EL817 Оптоізоляція (документація)
• Розміри пластини 53 x 28 мм
• Діаметр монтажних отворів: 3 мм

* Максимальна контактна напруга залежить від типу навантаження - деталі в таблиці контактних даних документації.
