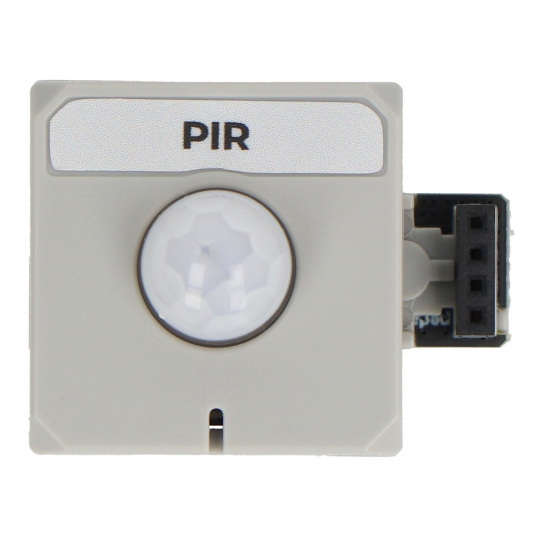

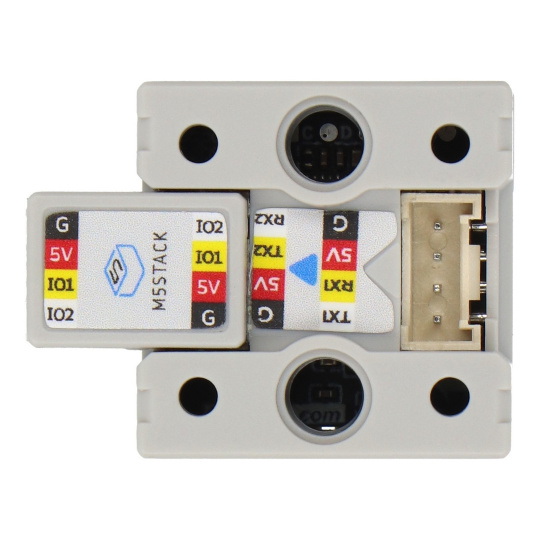

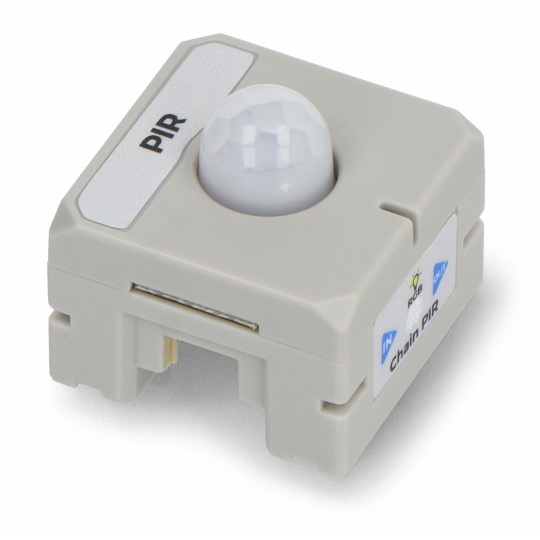

Ланцюговий PIR - датчик руху PIR - STM32G031- M5Stack U225

Опис продукту: Ланцюговий PIR - датчик руху PIR - STM32G031- M5Stack U225

M5Stack Chain PIR – це вхідний модуль, який використовується длявиявлення руху та активності людинина основі змін інфрачервоного випромінювання. Він використовуєПіроелектричний датчик AS312, пропонуючидальність виявлення до 2,4 мі кут виявленнявід -60° до 60°Вбудованийпрограмований RGB-діод WS2812Cможе додатково надавати інформацію про стан пристрою або виявлення руху. Обробка даних є відповідальністюМікроконтролер STM32G031G8U6, а зв'язок з контролером відбувається черезUARTзі швидкістю 115200 біт/с.Два порти HY2.0-4Pдозволяють підключати модуль до інших пристроїв серії M5Stack Chain.

Ланцюговий PIR - датчик руху PIR - STM32G031- M5Stack U225.

M5Stack Chain PIR підходить для проектів, що потребують автоматичного виявлення руху та реагування на появу людини в зоні спостереження.

Основні характеристики модуля Chain PIR

• Піроелектричний PIR-датчик AS312дозволяє виявляти рух людей та інших об'єктів, що випромінюють інфрачервоне випромінювання
• Дальність виявлення до 2,4 м: дозволяє контролювати невеликі приміщення, станції та зони поблизу пристрою
• Кут виявлення від -60° до 60°: забезпечує широке поле виявлення руху
• Програмований RGB-діод: мікросхема WS2812C забезпечує візуальну індикацію стану датчика
• Мікроконтролер STM32G031G8U6: відповідає за обробку даних датчиків та управління зв'язком
• UART-зв'язокпередача даних здійснюється зі швидкістю 115200 біт/с у конфігурації 8N1
• Два режими роботи: модуль може автоматично повідомляти про зміну стану PIR або відповідати на запити контролера
• Послідовне з'єднаннядва роз'єми HY2.0-4P дозволяють підключати додаткові пристрої M5Stack Chain
• Підтримка Arduino та UIFlow2: виробник надає бібліотеку, зразки програм та документацію з програмування
• Низьке енергоспоживанняпід час роботи модуль споживає приблизно 10,74 мА при напрузі 5 В

Технічні характеристики M5Stack U225

• Мікроконтролер: STM32G031G8U6
• Датчик: AS312 - піроелектричний інфрачервоний датчик
• Напруга живлення: 5 В постійного струму
• Зв'язок: UART
• Параметри UART: 115200 біт/с, 8N1
• Інтерфейс: 2 x HY2.0-4P
• RGB-діод: 1 x WS2812C
• Максимальна дальність виявлення: 2,4 м
• Кут виявлення: від -60° до 60°
• Інтервал детектування / час утримання тригера: 2 с
• Споживання струму під час роботи: 10,74 мА при 5 В
• Режими роботи: автоматична звітність, режим запитів
• Розподілення RGB-діода: PA8
• Розподілення контактів PIR-датчика: PB0
• UART1: PB6 - TXD1, PB7 - RXD1
• UART2: PA2 - TXD2, PA3 - RXD2
• Розміри: 23,9 x 23,9 x 22,3 мм
• Вага: 6,8 г

Вміст набору

• 1 x ланцюг M5Stack PIR
• 1 х Ланцюговий міст

Комплект включає ланцюговий місток, який дозволяє легко з'єднувати суміжні компоненти.
