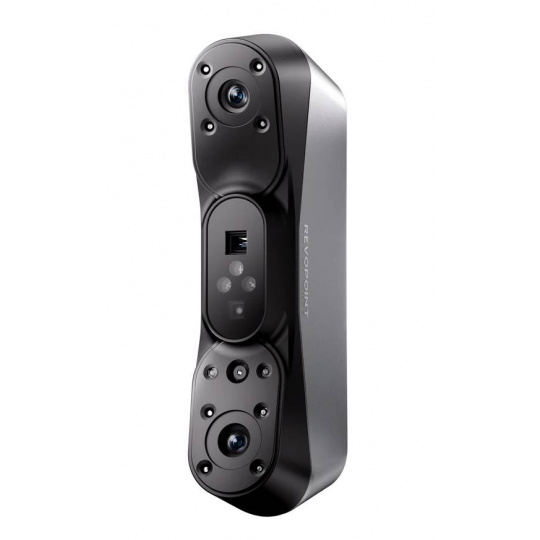

3D-сканер - Revopoint POP 4 - Стандартне видання

Опис продукту: 3D-сканер - Revopoint POP 4 - Стандартне видання

Revopoint POP 4 – це гібридний 3D-сканер для об'єктів малого та середнього розміру, призначенийдля ручної та стаціонарної роботиЗ'єднуєсиній багатолінійний лазер, одиночна лазерна лінія та структуроване світло повного поля та VCSEL, пропонуючи загалом5 режимів скануванняПристрій забезпечує точність одного кадрудо 0,03 мм, об'ємна точність 0,03 мм + 0,05 мм x L та швидкість скануваннядо 105 кадрів/сРобоча відстань становитьвід 200 мм до 800 мм, а підтримуваний діапазон об'єктів досягаєвід 10 x 10 x 10 мм до 2 x 2 x 2 мСканер дозволяє захоплювати кольори, сегментувати об'єкти за допомогою штучного інтелекту таробота на відкритому повітрі з освітленням до 100 000 лкКомпактний дизайн розміром 160 x 30 x 72 мм і вагою 286 г дозволяє здійснювати мобільне сканування деталей, моделей, людей та предметів для 3D-друку або зворотного проектування.

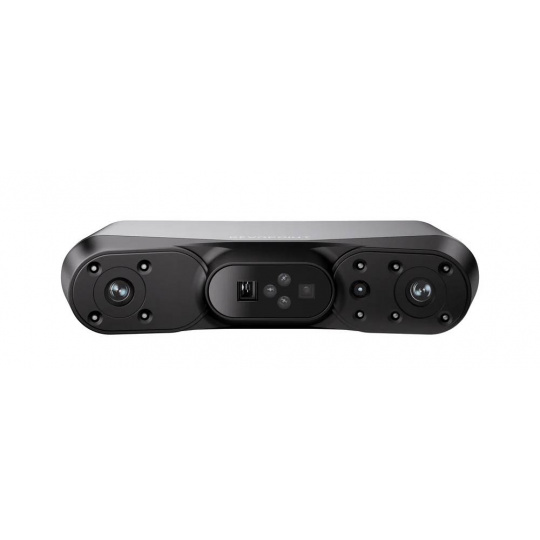

3D-сканер - Revopoint POP 4 - стандартне видання.

Сканер підтримує 5 режимів: швидкий режим з 30 синіми перехресними лініями, режим однієї лінії для глибоких отворів, режим Full-Field HD, VCSEL Rapid та Hybrid HD.

Технологія 3D-сканування та п'ять режимів роботи

Ревопойнт ПОП 4поєднує 30 синіх перехресних ліній, одну лазерну лінію, повнопольове структуроване світло ближнього інфрачервоного діапазону та проектор VCSELРежимВисока швидкістьпризначений для швидкого сканування технічних деталей, зокрема з темними або блискучими поверхнями, а одна лінія дозволяє легше дістатися до глибоких отворів і вузьких зазорів.Повноформатний HDдозволяє ефективно знімати людей та об'єкти з багатою геометрією, а такожVCSEL Rapidзбільшує робочу зону та полегшує роботу при сильному освітленні.Гібридний HDпоєднує переваги повнопольового структурованого світла та VCSEL, забезпечуючи швидке отримання щільної хмари точок. У лазерних режимах слід використовувати маркери для стабільного відстеження положення сканера.У режимах структурованого освітлення маркери не потрібні для об'єктів з чіткими та диференційованими геометричними ознаками.Для поверхонь, яким бракує відмінних рис, маркери можуть покращити стабільність з'єднання наступних рам.

Точність вимірювання, швидкість та діапазон сканування

Точність одного кадру становитьдо 0,03 мму режимі лінійного лазера,до 0,08 мму режимі повного поля тадо 0,1 мм або 0,2 мму режимі VCSEL - залежно від робочої відстані. Об'ємна точність у багатолінійному режимі визначається за формулою0,03 мм + 0,05 мм x Д, де L – довжина об’єкта в метрах. Лазерне сканування може виконуватися зі швидкістюдо 105 кадрів/сз прискоренням NVIDIA абодо 60 кадрів/спід час обчислень, що виконуються процесором. Робоча відстань становить від 200 мм до 400 мм для лазера, від 250 мм до 500 мм для режимів Full-Field HD та Hybrid HD, і від 300 мм до 800 мм для VCSEL.Сканер підтримує об'єкти об'ємом від 10 x 10 x 10 мм до 2 x 2 x 2 мПри 200 мм одинична область захоплення становить 131 x 134 мм. У режимі VCSEL, при 800 мм, цей розмір може збільшитися до 505 x 538 мм, що полегшує оцифрування більших поверхонь.

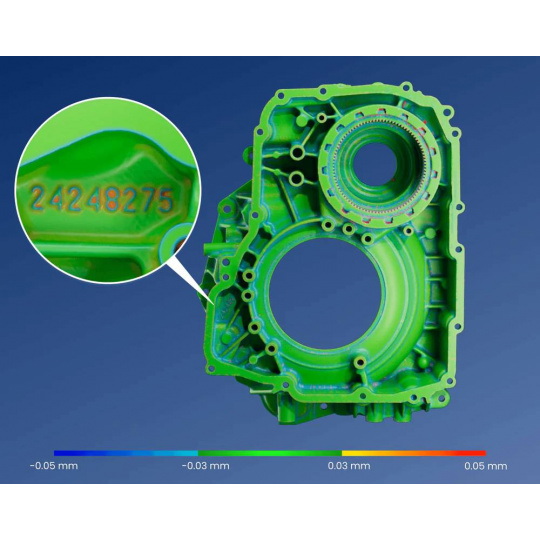

Об'ємна точність 0,03 мм + 0,05 мм x L забезпечує надійні дані про розміри під час багатолінійного сканування.

Режим VCSEL підтримує освітленість до 100 000 лк, що дозволяє працювати на відкритому повітрі.

Кольорове сканування, робота на відкритому повітрі та живлення

ВбудованийRGB-камера з роздільною здатністю 1,3 Мпідва білі світлодіодидозволяють записувати геометрію разом із кольорами та текстурою.3D гауссова функція розплескуваннядозволяє додатково моделювати взаємодію світла з поверхнею, що корисно під час оцифрування волосся, тканин, відблисків та напівпрозорих матеріалів. Дані можна експортувати безпосередньо у формат Splat. Режим VCSEL дозволяєробота при інтенсивності освітлення до 100 000 лк, тому пристрій можна використовувати на вулиці та під прямими сонячними променями. Режим багатолінійного лазера стандартно підтримує освітлення до 50 000 лк, а для 100 000 лк потрібне використання додаткового зовнішнього фільтра. Сам сканер не має вбудованого акумулятора тапотрібне живлення через USB Type-C.Додатковий тримач акумулятора ємністю 5500 мАг забезпечує приблизно 4 години роботиАлене входить до стандартного комплекту.

Бездротове підключення та програмне забезпечення Revo Scan 6

Revopoint POP 4 взаємодіє черезWiFi 6, Bluetooth 4.1 або дротовий порт USB 3.0 Type-CБездротове з’єднання дозволяє відокремити сканер від комп’ютерної станції, але все одно потребує зовнішнього джерела живлення, такого як додатковий тримач батареї. Режим багатолінійного лазера використовує обчислювальну потужність комп’ютера та не працює самостійно, лише зі смартфоном.Режими Full-Field та VCSEL можуть працювати мобільноБезкоштовне програмне забезпеченняRevo Scan 6Він використовується для отримання хмар точок, об'єднання сканів, очищення даних, згладжування моделей та експорту файлів. Підтримувані формати включаютьPLY, OBJ, STL, ASC, 3MF, GLTF, FBX та Splat, що дозволяє переносити моделі в середовища САПР, графічні програми та слайсери для 3D-друку. Виробник також пропонує окремо продається Revo Design для перетворення сканування в САПР та зворотного проектування, а також Revo Measure для перевірки розмірів. Доступність прискорення графічного процесора, сегментації за допомогою штучного інтелекту та обробки 3DGS залежить від використовуваної системи та компонентів комп'ютера.

Гібридний режим HD поєднує переваги режимів Full-Field та VCSEL, забезпечуючи швидке та точне 3D-сканування і надійне відстеження об'єктів.

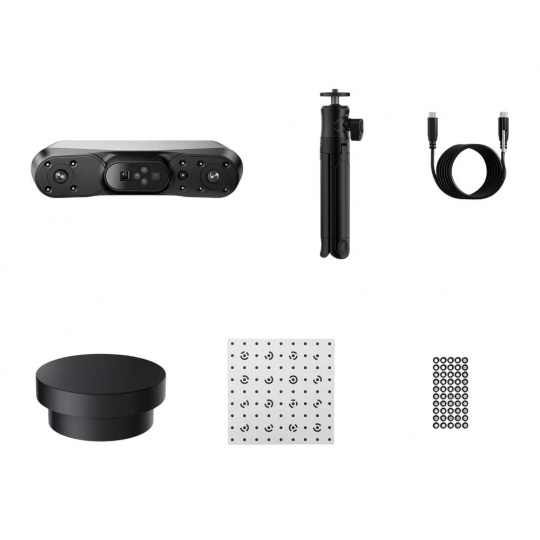

Елементи, що входять до комплекту.

Комплектація стандартного видання Revopoint POP 4

• 3D-сканер Revopoint POP 4
• Штатив
• Кабель для передачі даних USB Type-C - USB Type-C, довжина 2 м
• Мініатюрний програвач
• Калібрувальна дошка
• Маркери - 200 штук
