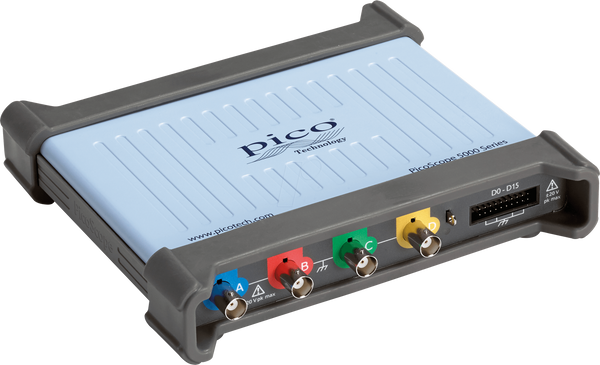

USB осцилограф, 200 МГц, 4 канали, MSO

USB осцилограф PS5444D MSO
4-канальний 200 МГц PicoScope, змішаний сигнал з гнучкою роздільною здатністю і генератором функцій

Ці D-моделі серії PicoScope 5000 FlexRes - це 2-канальні осцилографи змішаних сигналів з інтерфейсом USB 3.0 SuperSpeed для ПК. Вони мають вертикальну роздільну здатність до 16 біт, смугу пропускання до 60 МГц і частоту дискретизації 1 ГГц/с. Апаратне забезпечення FlexRes використовує декілька АЦП високої роздільної здатності для вхідних каналів у різних часових і паралельних комбінаціях. Це дозволяє оптимізувати входи або для високої частоти дискретизації до 1 ГГц/с при 8 бітах, або для високої роздільної здатності 16 біт при 62,5 МС/с, або для інших комбінацій між ними.

PS5444D MSO:
Канали: 4
Смуга пропускання: 200 МГц
Час наростання: 1.75 нс
Частота дискретизації: 10.0 GS/s

• Сучасні USB 3.0 SuperSpeed (сумісні з USB 2.0) осцилографи для ПК перевіреної якості Pico з гнучкою роздільною здатністю
• 2 аналогові канали
• Смуга пропускання 60 МГц
• Роздільна здатність 8, 12, 14, 15 або 16 біт на вибір
• Частота дискретизації залежить від роздільної здатності: 1 GS/s при 8 біт, 500 MS/s при 12 біт, 62.5 MS/s при 16 біт
• 130 000 осцилограм в секунду
• Функція аналізатора спектра, діапазон частот від постійного струму до смуги пропускання осцилографа
• Численні математичні, статистичні та автоматичні функції вимірювання і запуску, включені в стандартну комплектацію програмного забезпечення PicoScope. Функції DeepMeasure
• Тест на маску в стандартній комплектації
• Декодування послідовної шини в стандартній комплектації: 18 протоколів, включаючи 1-wire, ARINC 429, CAN, DCC, DMX512, Ethernet 10Base-T і 100Base-TX, FlexRay, I2C, I2S, LIN, PS/2, SENT, SPI, UART (RS232/RS422/RS485), USB
• Моделі MSO/змішаних сигналів з додатковими 16 логічними/цифровими каналами для аналізу змішаних аналогових/цифрових схем
• Зонди в комплекті
• Вбудований генератор довільних сигналів
• Живлення через порт USB 3.0

Програмне забезпечення:
Програмне забезпечення доступне для завантаження на головній сторінці виробника для всіх поширених операційних систем.
