Міні-PCIe введення/виведення: PCIe повного розміру, 1 паралельний порт, 2 послідовних порти RS-232

Міні-PCIe введення/виведення PCIe, 1 паралельний, 2 послідовних порти RS-232

Модуль Mini PCIe від Delock розширює вашу систему двома послідовними та одним паралельним інтерфейсом, які можна вивести через кронштейн слота. До цього адаптера можна підключити різні послідовні та паралельні пристрої, такі як принтер, сканер, модем тощо.

Додаткові джерела живлення через RS-232
Підключені пристрої можуть бути за бажанням живитися напругою 5 В або 12 В.

Технічні деталі

• Роз'єми:
  ззовні:
  2 x послідовний 9-контактний роз'єм D-Sub (тато)
  1 паралельний роз'єм D-Sub 25-контактний (мама)
  внутрішній:
  1 x Mini PCI Express, версія 1.2
  2 x 10-контактний роз'єм
  1 x 26-контактний роз'єм
  1 x 4-контактний роз'єм для флоппі-дисковода (тато)
• Чіпсет: WCH382L
• Форм-фактор: Повнорозмірний Mini PCIe
• Серійна специфікація:
• Швидкість передачі даних до 460,8 Кбіт/с
• FIFO: 2 x 256 байт
• Бази даних: 5, 6, 7, 8
• Стоп-біт: 1, 2
• Парність: парна, непарна, немає, знак, пробіл
• Керування потоком: немає, апаратне RTS / CTS, програмне XON / XOFF
• Сигнали: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
• Налаштування перемички RI або 5 В / 12 В на виводі 9
• Електрична потужність на порт: макс. 20 Вт (5 В / 4 А)
• Електрична потужність на порт: макс. 48 Вт (12 В / 4 А)
• Паралельна специфікація:
• Швидкість передачі даних до 1 Мбіт/с
• SPP, PS2, EPP, ECP, сумісні з IEEE 1284
• Довжина кабелю з роз'ємами: приблизно 25 см
• Розміри (ДхШхВ): приблизно 51 x 30 x 10 мм

• Windows 10/10-64/11
• Windows Server 2022
• Материнська плата з вільним слотом Mini PCIe з інтерфейсом PCIe

• Модуль Mini PCIe
• 2 кабель послідовного підключення
• 1 паралельний з'єднувальний кабель

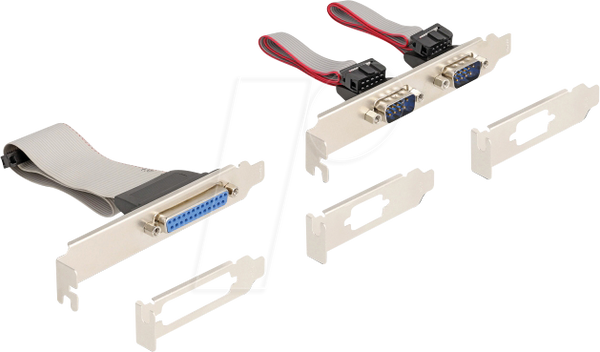

• 2 стандартні кронштейни
• 3 низькопрофільні кронштейни
• Посібник користувача
