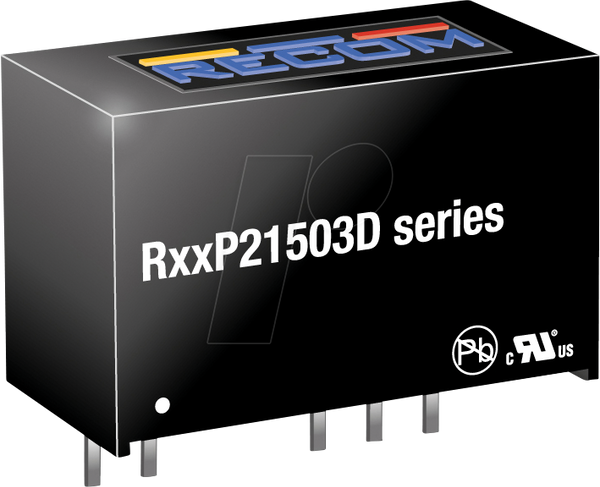

DC/DC перетворювач R12, 12 В, 15/-3 В вихід, +93/-185 мА, SIP7

2-ватний перетворювач постійного струму ECONOLINE SIP7 6,4 кВ, нерегульований

Опис:
Драйвери високошвидкісних SiC-транзисторів вимагають ізольованого асиметричного живлення +20/-5 В або +15/-3 В з високою напругою ізоляції та низькою ємністю ізоляції. Серія RxxPxxyyD була спеціально розроблена для задоволення цих вимог з ізоляцією 6400 В постійного струму та ємністю ізоляції менше 10 пФ. Перетворювачі постійного струму можуть використовуватися з однаковою потужністю (1 Вт + 1 Вт) або однаковим струмом (1,6 Вт + 0,4 Вт) у драйверних пристроях, оскільки подвійні виходи забезпечують автоматичний розподіл струму. Внутрішній трансформатор використовує потенціометрічний сердечник для фізичного розділення вхідної та вихідної обмоток, проте перетворювач все ще поміщається в стандартний для промислового використання корпус SIP7. Доступні варіанти вхідної напруги 5 В, 12 В, 15 В та 24 В, а серія RxxP2xxyyD сертифікована за безпекою відповідно до останнього стандарту UL/IEC62368.


Особливості:

• Асиметричні виходи +20/-5 В та +15/-3 В для драйверів SiC
• Асиметричні виходи +15/-9 В для драйверів IGBT
• Потенціометрічний трансформатор з окремими обмотками
• Висока ізоляція 6,4 кВ постійного струму в компактному розмірі SIP7
• Низька ізоляційна ємність (максимум 10 мкФ).
• Додатковий захист від постійного короткого замикання
• Сертифіковано за стандартом IEC/EN62368-1, сертифіковано за стандартом UL
