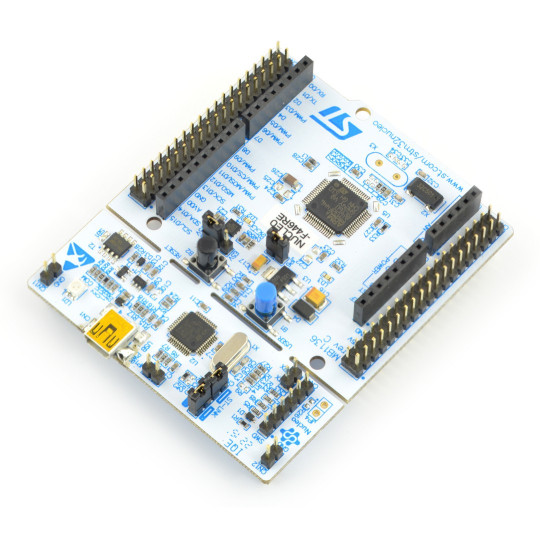

STM32 NUCLEO-F446RE - STM32F446RE ARM Cortex M4

Опис продукту: STM32 NUCLEO-F446RE - STM32F446RE ARM Cortex M4

Цей модуль оснащений 32-бітним мікроконтролером, оснащеним ядром ARM Cortex M4, 180 МГц, 512 КБ флеш-пам'яті та 128 КБ SRAM. Nucleo сумісний з платформою mbed та має роз'єми для підключення плат Arduino. Nucleo дозволяє реалізовувати проекти на основі високопродуктивного мікроконтролера з 32-бітним ядром ARM Cortex. Модулі сумісні з платами Arduino та системою онлайн-компілятора mbed.org. Nucleo працює з більшістю популярних платформ розробки, включаючи Keil, IAR та середовища на основі компілятора GCC.

STM3 Nucleo F446 Cortex M4 - розпіновка

Детальний опис можна знайти в та на .

Специфікація

• Мікроконтролер: STM32F446RET6
• Ядро: ARM Cortex M4 32-біт
• Тактова частота: 180 МГц
• Флеш-пам'ять програм: 512 кБ
• SRAM-пам'ять: 128 кБ
• 3x АЦП: 12 біт, 16 каналів
• ЦАП: 12 біт, 2 канали
• Інтерфейси зв'язку: 4x SPI, 2x I2C, 4x USART, 2x UART, 2x CAN, USB OTG, Quad SPI, SAI, HDMI-CEC, SPDIF-Rx, інтерфейс камери
• Два типи роз'ємів:
• Роз'єми для щитів, сумісних з Arduino Uno Rev3
• Стандартні виводи STMicroelectronics Morpho для доступу до виводів мікроконтролера
• сумісний модуль mbed()
• Налагоджувач ST-Link/V2 розміщений на платі та може працювати як окремий пристрій з виходом SWD
• Можливість живлення через USB-порт
• Вбудовані три світлодіоди:
• 1 x індикатор напруги живлення
• 1 x сигнальний зв'язок
• 1 x у розпорядженні користувача
• Дві кнопки:
• 1 x СКИДАННЯ
• 1 x у розпорядженні користувача
• Три різні інтерфейси через роз'єм miniUSB (перенумерація USB):
• Віртуальний COM-порт
• Масове зберігання даних
• Порт програмування/налагодження
• Модуль підтримується більшістю популярних середовищ, включаючи: IAR, Keil та платформи на основі компілятора GCC
