Розширювач GPIO та драйвер матриці клавіатури - для матричних клавіатур - TCA8418 - STEMMA QT / Qwiic - Adafruit 4918

Опис продукту: Розширювач GPIO та матричний контролер клавіатури - для матричних клавіатур - TCA8418 - STEMMA QT / Qwiic - Adafruit 4918

Модуль Adafruit, оснащений схемоюTCA8418працює як матричний контролер клавіатури. Система має загалом18 контактів вводу/виводуу макеті з 10 стовпців та 8 рядків, які можна розташувати такматриця кнопокна загалом 80 комутаторах або використовувати будь-яку підмножину як окремий вхід чи вихід GPIO. Контролер має10-байтовий FIFOдля зберігання черги подій з 10 елементів. Модуль Adafruit 4918 також можна використовувати як стандартний розширювач контактів GPIO, розширюючи можливості вашого проектування на 18 портів.

Елементи, що входять до комплекту.

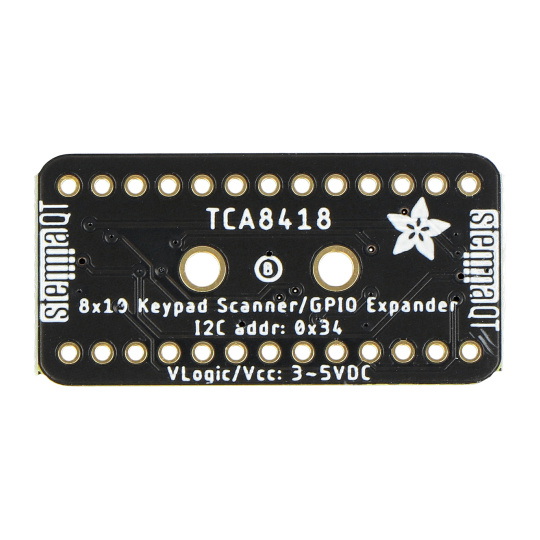

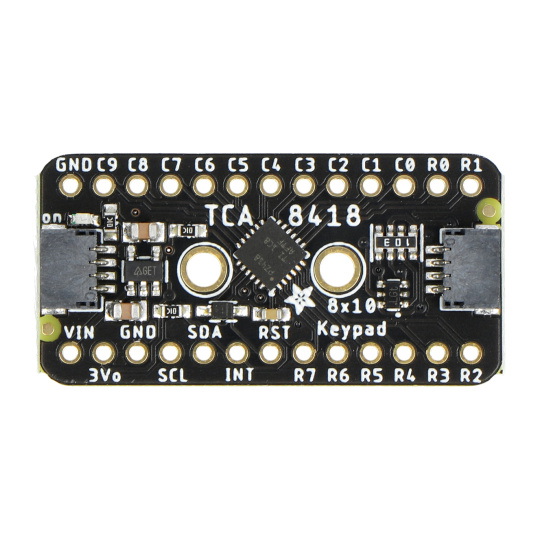

Всі виводи на платі марковані, що значно полегшує створення прототипів.

Опис розпіновки

• VIN - контакт живлення постійного струму від 3 В до 5 В
• 3Vo - вихід 3.3V від регулятора напруги
• GND - системне заземлення
• SCL - лінія тактової частоти шини I2C
• SDA - лінія передачі даних шини I2C
• C0 - C9 - контакти або стовпці GPIO в матриці клавіатури. Номер стовпця відповідає номеру контакту.
• R0 - R7 - контакти або рядки GPIO в матриці клавіатури. Номер рядка відповідає номеру контакту.
• INT - Відкритий стік - вихід переривання з активним низьким рівнем
• RST - скидання PIN-коду

Технічні характеристики

• Вбудований чіп: TCA8418
• Споживання струму в режимі очікування (холостого ходу): 3 мкА
• Підтримує 80 кнопок з використанням 18 контактів GPIO
• Підтримує клавіатури QWERTY та розширення GPIO
• Підтримка шини I2C Fast Mode Plus з частотою 1 МГц
• Пам'ять: 10 байт FIFO
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x34 (за замовчуванням)
• Виходи:
• паяльні площадки (смуга із золотими штифтами 2,54 мм входить до комплекту)
• З'єднувачі STEMMA QT / Qwiic
• Розміри плати: 35,5 x 17,7 x 4,6 мм

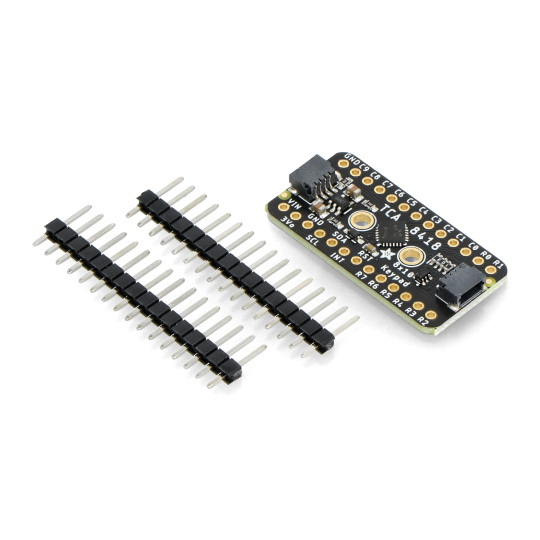

Вміст набору

• Розширювач GPIO та матричний контролер клавіатури - для матричних клавіатур - TCA8418 - STEMMA QT / Qwiic - Adafruit - 1 шт.
• Смужка Goldpin 1x16 - крок 2,54 мм - 2 штуки

Приклад схеми підключення з використанням Adafruit 4918.
