VL53L4CD Датчик часу прольоту - відстані - 1-1300 мм - I2C - STEMMA QT/Qwiic - Adafruit 5396

Опис продукту: VL53L4CD Датчик часу прольоту - відстані - 1-1300 мм - I2C - STEMMA QT/Qwiic - Adafruit 5396

Ефективний цифровий датчик відстані, виготовлений за технологієюЧас польотуОснащений системою VL53L4CD, він вимірює відстані в діапазонівід 1 мм до 1300 ммпідтримка точності датчиків LIDAR. Модуль взаємодіє через інтерфейс I2C. Він має роз'єми STEMMA QT / Qwiic та стандартні паяльні площадки. Працює від напругивід 3 В до 5 В.

VL53L4CD Датчик часу прольоту - відстані - 1-1300 мм - I2C - STEMMA QT/Qwiic - Adafruit 5396.

Метод ToF - лазерне вимірювання відстані

Метод часу прольоту визначає відстань на основі часу від випромінювання імпульсу інфрачервоним лазером до його повернення до детектора. Він не залежить від відбиття світла від об'єкта. Порівняно з інфрачервоними датчиками, він значно точніший, без проблем з лінійністю або явищ подвійного зображення.

Розпаковка терморегуляторів модуля датчика відстані VL53L4CD

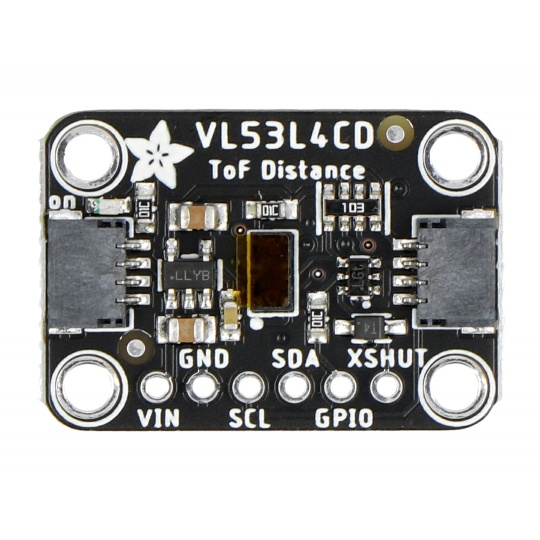

Модуль датчика VL53L4CD зв'язується з мікроконтролером через інтерфейс I2C. Плата оснащена двома роз'ємами Qwiic / STEMMA QT для легкого підключення до модуля з цим типом роз'єму. Розташування контактів плати наступне:

• VIN - контакт живлення модуля від 3 В до 5 В.
• GND – заземлення системи.
• SCL - лінія тактової частоти інтерфейсу I2C.
• SDA - лінія передачі даних інтерфейсу I2C.
• GPIO - контакт переривання з виходом 2,8 В, може зчитуватися мікроконтролерами 3,3 В та 5 В.
• XSHUT – контакт вимкнення, активується низьким рівнем сигналу, може використовуватися з логікою 3V та 5V.

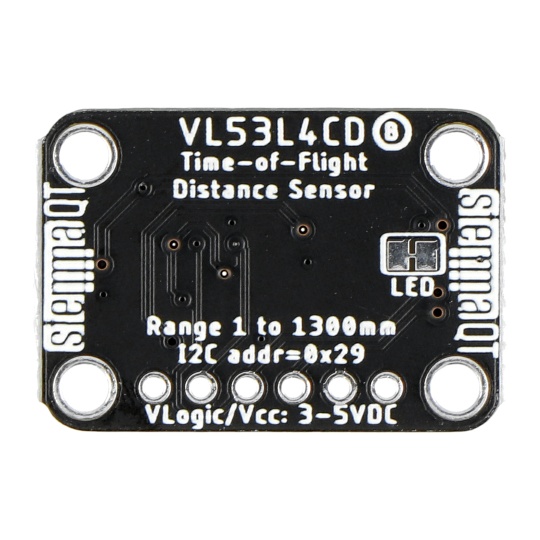

Специфікація модуля часу прольоту

• Чіп: VL53L4CD
• Приймальна система - SPAD (однофотонні лавинні діоди) з інтегрованою лінзою
• Технологія вимірювання: ToF - час польоту
• Діапазон вимірювання: від 1 мм до 1300 мм
• Роздільна здатність вимірювання: до 1 мм
• Мертва зона: немає
• Діагональне поле зору: 18°
• Частота вимірювання: до 100 Гц
• Інтерфейс зв'язку: шина I2C
• Адреса I2C за замовчуванням: 0x29
• Роз'єми: STEMMA QT / Qwiic / паяльні площадки
• Розміри: 25,5 x 17,7 x 4,6 мм
• Вага: 1,8 г

Вміст набору

• VL53L4CD Датчик часу прольоту - відстані - 1-1300 мм - I2C - STEMMA QT/Qwiic - Adafruit 5396
• Стрічка Goldpin 1x6 - крок 2,54 мм - для самостійного складання

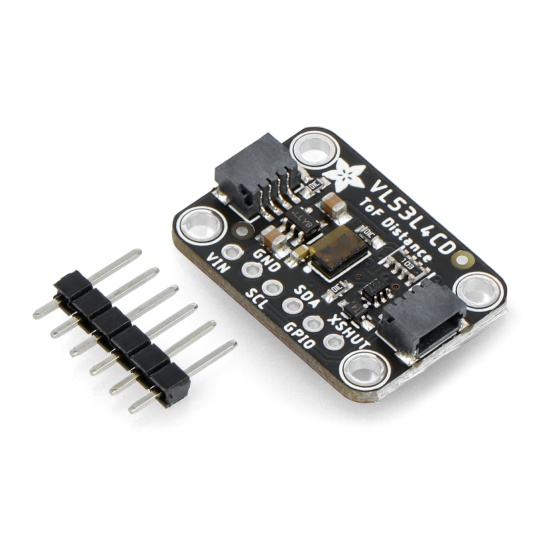

VL53L4CD Time-of-Flight - датчик відстані від Adadfruit у комплекті з роз'ємом Goldpin.
