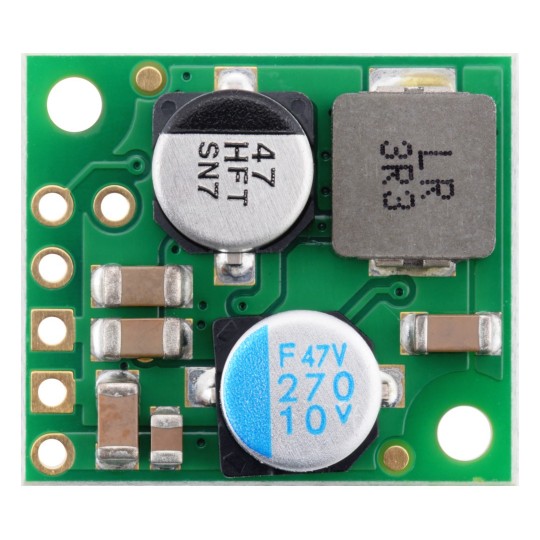

Опис продукту: D36V28F6 - понижувальний перетворювач - 6V 2.7A - Pololu 3783
Понижувальний перетворювач з напругою живленнявід 6,3 В до 50 ВВихідна напруга дорівнює6 В, а поточний ККД становитьвід 2 А до 4 А, типовий струм становить 2,7 А. Розміри модуля становлять 20 x 18 мм.

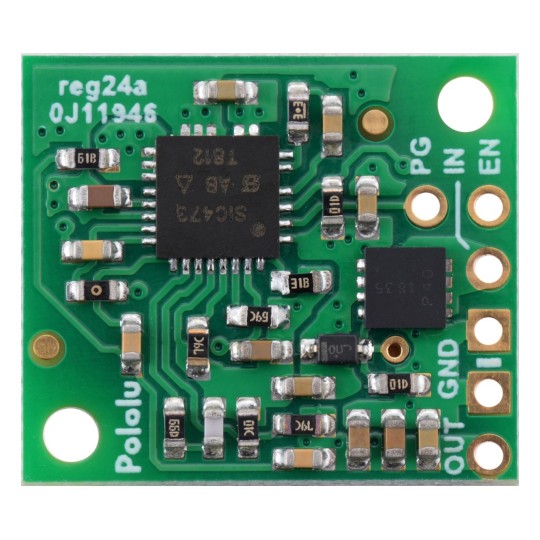

Розпіновки перетворювача D36V28F6
Перетворювач має роз'єми, позначені на платі. Роз'єми розташовані на відстані 2,54 мм один від одного. Пристрій можна підключити безпосередньо до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати.
| Закріпити | Опис |
|---|---|
| VIN-код | Вхідна напруга. |
| ЗЕМЛЯ | Масовий потенціал. |
| ВИХІД | Вихідна напруга. |
| УВІМКНУТИ | Подача низької напруги (нижче 1 В) призводить до переходу системи в стан низького енергоспоживання (приблизно 10 мкА). Вивід підтягується до напруги живлення через резистор 270 кОм, що вмикає систему за замовчуванням. |
| ПГ | Вивід "Power Good" має відкритий стік. Він переходить у низький рівень, коли вихідна напруга падає нижче 85% від номінального значення. Якщо використовується цей вивід, необхідно підключити підтягувальний резистор, наприклад, 10 кОм. |
ККД системи перетворювача
Перетворювач має ККД приблизно 85% - 95%, що визначається як співвідношення вихідної потужності до вхідної потужності (Вихідна потужність)/(Вхідна потужність). Цей параметр дуже важливий під час роботи з портативними джерелами енергії, де час роботи на одному циклі зарядки має вирішальне значення.

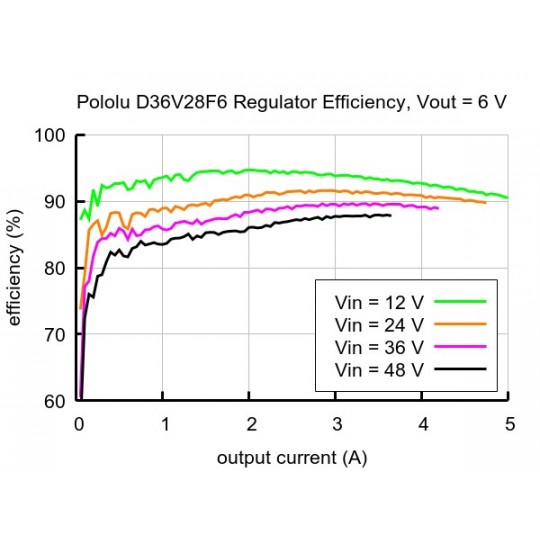

Графік ефективності системи.

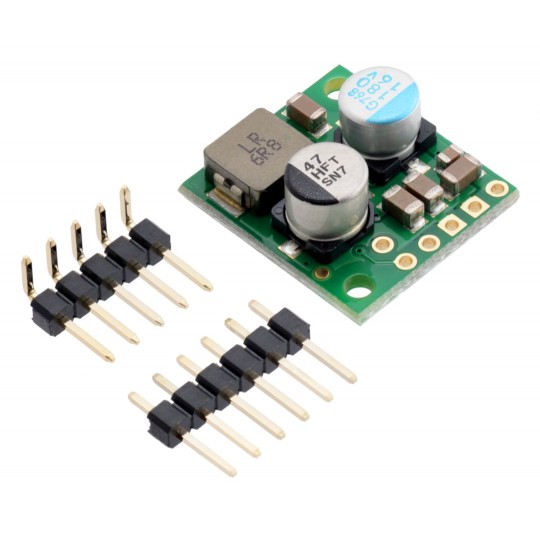

Комплект включає перетворювач та роз'єми для самостійного паяння.
Технічні характеристики понижувального перетворювача D36V28F6
- Вхідна напруга: від 6,3 В до 50 В
- Вихідна напруга: 6 В
- Точність вихідної напруги: 4%
- Безперервний вихідний струм: 2,7 А
- ККД 85% - 95%
- Захист від зворотної полярності та надмірного струму, напруги та температури
- Частота перемикання: приблизно 500 кГц
- Функція плавного старту
- Два монтажні отвори діаметром 2,2 мм (M2)
- Розміри: 20 x 18 мм
- Вага: 3,3 г
| Основні атрибути | |
|---|---|
| Висота | 9 мм |
| Користувальницькі характеристики | |
| Вихідна напруга | 6,0 В |
| Вихідна напруга від | 6,0 В |
| Довжина: | 20 мм |
| Напруга живлення від | 6,3 В |
| Подавайте напругу на | 50,0 В |
| Поточна ефективність | 2.7 А |
| Ширина | 18 мм |
| Вага паковання | 0,005 кг |
| Висота паковання | 9,5 см |
| глибина паковання | 1 см |
| Ширина паковання | 8 см |
