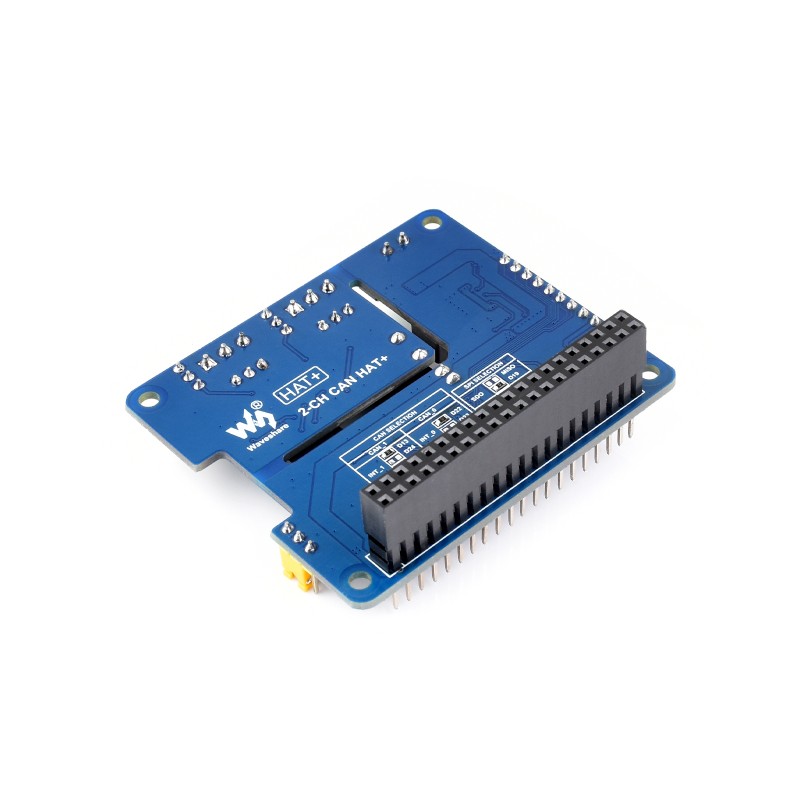

CAN 2-CH HAT+ екран з ізоляцією для Raspberry Pi - Waveshare 27338

опис

2-CH CAN HAT+ — це плата розширення з двома незалежними каналами шини CAN для Raspberry Pi. Заснована на стандарті HAT+, вона дозволяє пряме підключення до Raspberry Pi 5, 4, 3 та Zero. Плата використовує два незалежні чіпи – контролер MCP2515 та приймач-передавач SN65HVD230 – для забезпечення стабільного та ізольованого зв'язку CAN. Плату можна легко об'єднати з іншими модулями CAN, що дозволяє розширити систему до чотирьох каналів.

Вбудований захист від перенапруги, гальванічна розв'язка сигналів та широкий діапазон напруги живлення (7–36 В) роблять його придатним рішенням для промислових застосувань, що вимагають високої надійності.

Властивості

• Сумісність з Raspberry Pi 5/4/3/Zero та Jetson Nano через 40-контактний роз'єм GPIO
• Два канали CAN-шини з гальванічною розв'язкою
• Системи MCP2515 (контролер) та SN65HVD230 (трансивер)
• Підтримка шини SPI як інтерфейсу зв'язку з Raspberry Pi
• Можливість живлення через роз'єм GPIO або зовнішній термінал (7-36 В)
• TVS-діоди SM24CANB забезпечують захист від електростатичних розрядів та перенапруги
• Перемикається логічна напруга (3,3 В/5 В) та резистор кінцевої напруги 120 Ом
• Можливість об'єднання модулів один в один для розширення до 4 CAN-каналів
• Виводи SPI та I2C для інтеграції з іншими платами керування

В комплекті

• 2-канальний CAN HAT+ x1
• Набір кріпильних гвинтів x1
