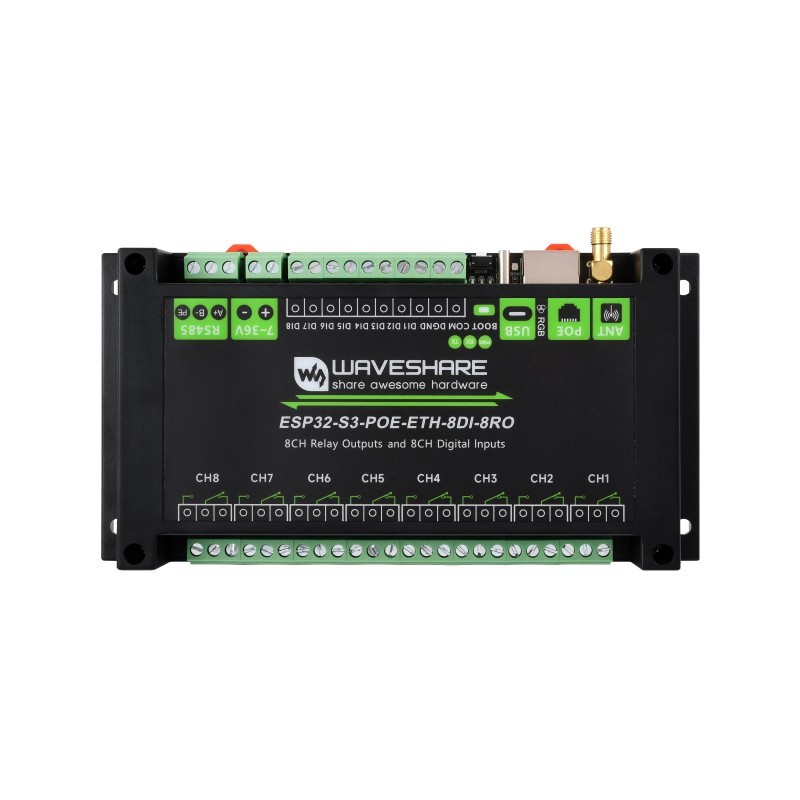

Модуль ESP32-S3-POE-ETH-8DI-8RO з Wi-Fi/Bluetooth, PoE, 8 входами, 8 реле, RS485,...

опис

Промисловий модуль виконання на базі мікроконтролера ESP32-S3-WROOM-1U-N16R8 з двоядерним процесором Xtensa LX7 (до 240 МГц), оснащений інтерфейсом Ethernet з PoE (IEEE 802.3af), Wi-Fi 2,4 ГГц та Bluetooth 5 LE. Пристрій містить вісім релейних виходів (макс. 10 А 250 В змінного струму / 30 В постійного струму) та вісім цифрових входів з оптичною ізоляцією, що підтримують пасивні (сухий контакт) та активні (NPN/PNP) сигнали. Вбудований інтерфейс RS485 забезпечує зв'язок з промисловими пристроями Modbus RTU.

Інтегровані схеми захисту включають гальванічну розв'язку живлення, цифрову розв'язку, оптичну розв'язку, а також захист від електростатичних розрядів та перенапруги. Модуль також має схему RTC, слот для карти microSD, роз'єм SMA для антени, зумер, програмований RGB-світлодіод та сигнальні світлодіодні роз'єми для живлення та передачі даних. Корпус з ABS-пластику дозволяє монтувати його на 35-міліметрову DIN-рейку, що забезпечує легку інтеграцію в системи автоматизації.

Властивості

• Мікроконтролер: ESP32-S3-WROOM-1U-N16R8, 2 ядра Xtensa LX7, 240 МГц
• Пам'ять: 16 МБ флеш-пам'яті, 8 МБ PSRAM
• Зв'язок: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 LE, Ethernet PoE (IEEE 802.3af)
• Цифрові входи: 8, напруга 5-36 В, пасивний та активний входи, оптично ізольовані
• Релейні виходи: 8, контакт 1NO+1NC, навантаження ≤10 A 250 V AC / 30 V DC, оптична ізоляція
• Інтерфейс RS485 з ізоляцією, автоматичним керуванням напрямком передачі, захистом від перенапруги (TVS)
• Роз'єми: USB Type-C (живлення, програмування, налагодження), гвинтові клеми (7-36 В постійного струму), роз'єми цифрового введення/виведення, слот для microSD, роз'єм GPIO
• Вбудовані компоненти: RTC PCF85063, зумер, WS2812 RGB LED, світлодіодні індикатори (PWR, TXD, RXD)
• Захист: ізоляція живлення, ізоляція сигналу, захист від перенапруги, оптоізоляція
• Корпус: ABS, кріплення на DIN-рейку 35 мм
• Розміри: 175 × 90 × 40 мм

В комплекті

• ESP32-S3-POE-ETH-8DI-8RO ×1
• Антена SMA 2.4GHz 4dBi ×1
• Викрутка × 1
