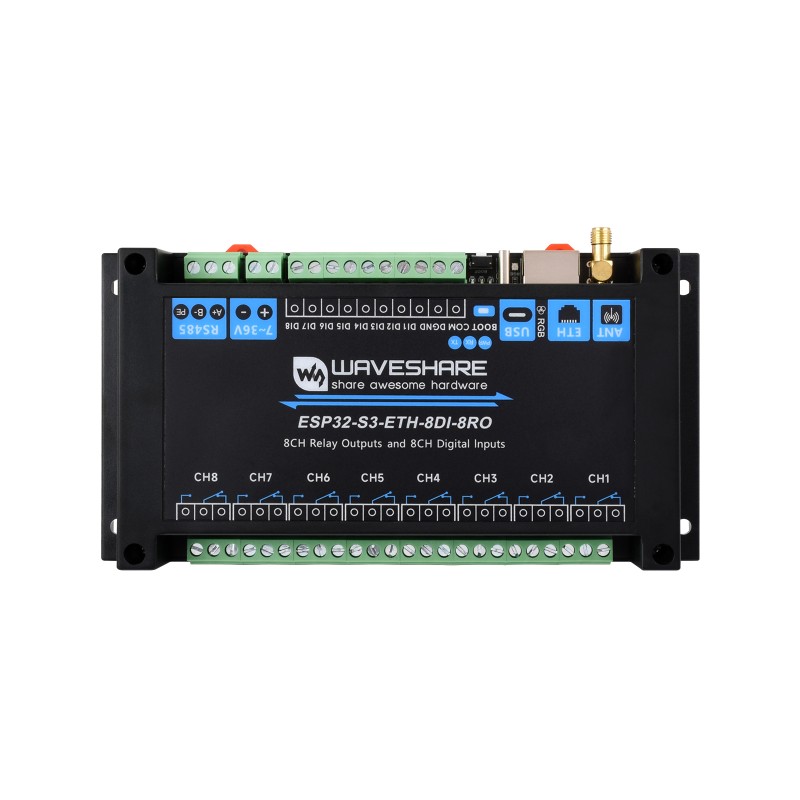

Промисловий модуль ESP32-S3-ETH-8DI-8RO з Wi-Fi, 8 входами, 8 реле, RS485 та ізоляцією,...

опис

Промисловий Wi-Fi та Bluetooth-актуатор на базі мікроконтролера ESP32-S3 з двоядерним процесором Xtensa LX7 з тактовою частотою до 240 МГц. Оснащений 8 релейними каналами (до 10 А 250 В змінного струму або 30 В постійного струму) та 8 оптично ізольованими цифровими входами, що підтримують як пасивні, так і активні входи (PNP/NPN). Вбудований інтерфейс RS485 з цифровою ізоляцією забезпечує зв'язок з пристроями Modbus RTU.

Модуль також містить RTC, слот для карти microSD, роз'єм Ethernet (W5500), порт USB Type-C для програмування та налагодження, світлодіодні індикатори (PWR, TXD, RXD, RGB), зумер та роз'єм SMA для антени. Вбудовані функції захисту включають ізоляцію живлення, захист від перенапруги (TVS), цифрову ізоляцію та оптопару. Корпус з ABS-пластику дозволяє монтувати його на 35-мм DIN-рейку.

Підтримка Arduino IDE та ESP-IDF, а також доступних ресурсів SDK та прикладів зв'язку MQTT з платформою Waveshare.Cloud, сприяє швидкому впровадженню для промислових та автоматизованих застосувань.

Властивості

• Мікроконтролер ESP32-S3-WROOM-1U-N16R8, 2 ядра LX7, 240 МГц
• 16 МБ флеш-пам'яті, 8 МБ оперативної пам'яті
• Зв'язок: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 LE
• 8 цифрових входів 5-36 В (пасивний та активний), двонаправлена оптична ізоляція
• 8 релейних виходів 1NO+1NC, макс. 10 A 250 V AC / 30 V DC, оптично ізольовані
• Інтерфейс RS485 з ізоляцією, автоматичним керуванням напрямком передачі, захистом від перенапруги (TVS)
• Вбудований Ethernet (W5500), 10/100 Мбіт/с
• RTC PCF85063 з гніздом для батареї
• Джерело живлення: 7-36 В постійного струму (гвинтові клеми), ізоляція джерела живлення
• Порт USB Type-C: живлення, налагодження, оновлення прошивки
• Діод RGB WS2812, діоди PWR/TXD/RXD, зумер
• слот microSD
• Розміри: 175 × 90 × 40 мм

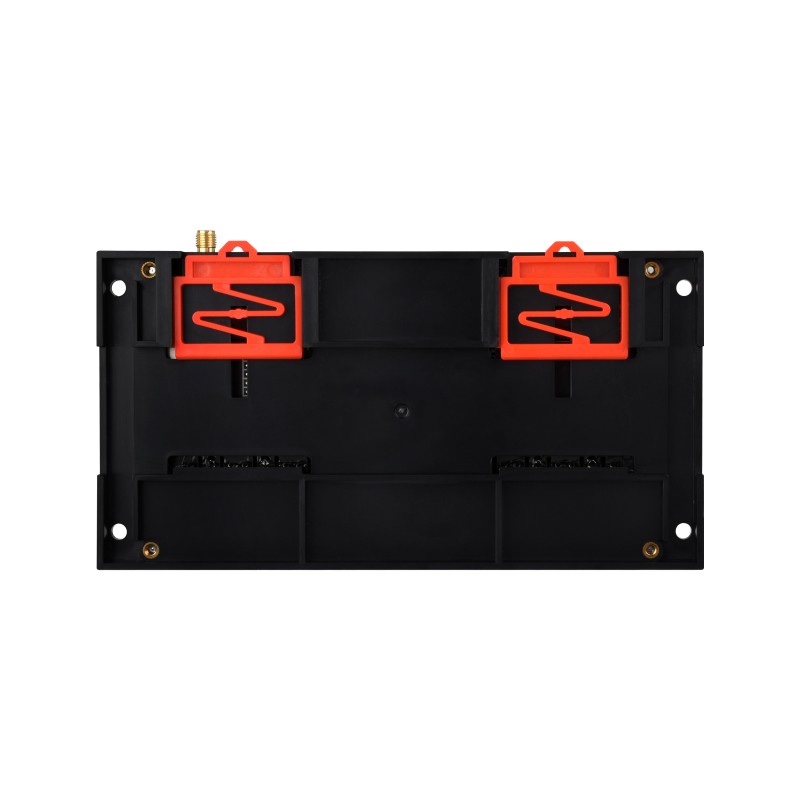

• Корпус з ABS-пластику з можливістю монтажу на DIN-рейку

В комплекті

• ESP32-S3-ETH-8DI-8RO x1
• Антена SMA 2,4 ГГц 4 дБі x1
• Викрутка x1
