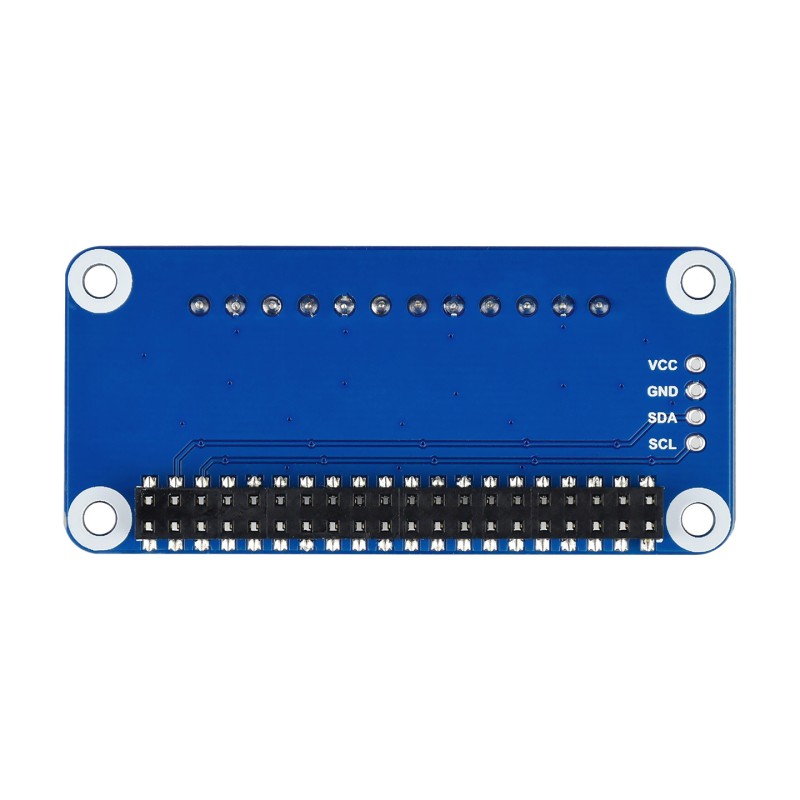

Модуль моніторингу струму та потужності HAT для Raspberry Pi - Waveshare 17539

опис

4-канальний модуль для моніторингу параметрів живлення, призначений для міні-комп'ютерів Raspberry Pi. Він має стандартний 40-контактний роз'єм розширення GPIO і має 4 канали вимірювання і вбудований вибірковий резистор зі значенням 0,1 Ом і точністю 1%, що дозволяє вимірювати струм до 3,2 А. Модуль використовує 12-розрядний аналого-цифровий перетворювач (АЦП), який забезпечує точні вимірювання напруги та струму.

Крім того, модуль забезпечує прямий розрахунок і виведення виміряного значення потужності через додатковий регістр множення. Він використовує комунікаційний інтерфейс I2C/SMBus і має контакти I2C для підключення до інших плат розробки. Діапазон вимірювання напруги від 0 до 26 В, а діапазон вимірювання струму ±3,2А. Модуль вимагає живлення 3,3 В або 5 В.

Вимірювальний модуль ідеально підходить для використання в проектах, які вимагають вимірювання напруги та струму, таких як енергетичні програми, робототехніка, системи керування та інші програми Інтернету речей (IoT). Він простий у використанні та може бути легко інтегрований з Raspberry Pi та іншими пристроями, які використовують інтерфейс I2C/SMBus. Повна документація та приклади використання доступні на сторінці продукту.

Властивості

• Стандартний 40-контактний роз’єм розширення GPIO Raspberry Pi
• Система INA219, 4 канали вимірювання
• Вбудований вибірковий резистор 0,1 Ом 1% дозволяє вимірювати струм до 3,2 А
• 12-бітний АЦП
• Безпосередній розрахунок та вивід виміряного значення потужності через додатковий регістр
• Виводи I2C для підключення до інших плат розробки
• Інтерфейс зв'язку: I2C/SMBus
• Діапазон вимірювання напруги: від 0 до 26 В
• Діапазон вимірювання струму: ±3,2 А
• Роздільна здатність: 0,8 мА (діапазон ±3,2 А), 0,1 мА (діапазон ±400 мА)
• Живлення: 3.3V/5V
• Розміри: 65 х 30 мм

В комплекті

• Монітор струму/потужності HAT
• 2х20-контактний роз'єм
• Набір гвинтів
