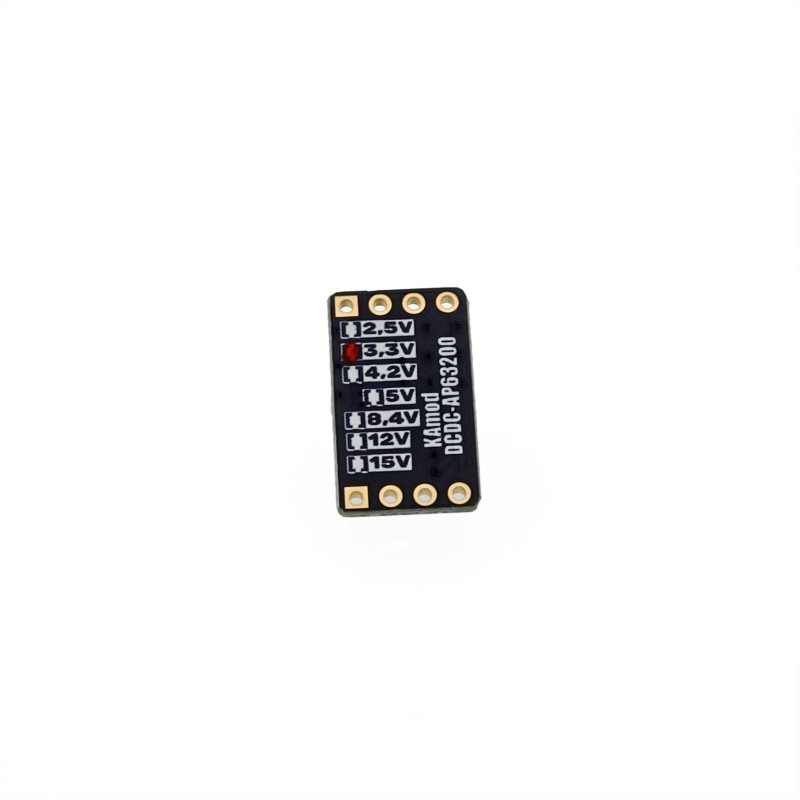

KAmod-DCDC-AP63200 3.3V - Понижуючий перетворювач 1A

опис

KAmod-DCDC-AP63200 3.3V - компактний імпульсний перетворювач Step-Down, призначений для стабілізації напруги на рівні 3.3 В. В основі системи лежить перетворювач AP63200, що працює на частоті 500 кГц, що забезпечує високий ККД і малі габарити модуля.

Модуль працює в діапазоні вхідної напруги від 3,5 В до 32 В. Максимальний безперервний вихідний струм становить 1 А, тоді як піковий струм може досягати 1,5 А залежно від теплових умов. Для належної роботи вхідна напруга повинна бути щонайменше на 1 В вищою за вихідну напругу.

Використовуваний перетворювач забезпечує ККД приблизно 90% при навантаженні 1 А. Система оснащена захистом від перенапруги, перевантаження і перегріву. Невеликі розміри 18 x 11 мм дозволяють інтегрувати в проекти, що вимагають обмеженого простору для встановлення.

Властивості

• Система перетворювача: AP63200
• Тип перетворювача: понижуючий імпульс
• Вихідна напруга: 3,3 В
• Діапазон вхідної напруги: 3,5 - 32 В
• Максимальний безперервний вихідний струм: 1 А
• Максимальний миттєвий вихідний струм: 1,5 А
• Робоча частота: 500 кГц
• ККД: прибл. 90% при 1 А
• Захист: від перенапруги, перевантаження, термічний
• Розміри: 18 х 11 мм
