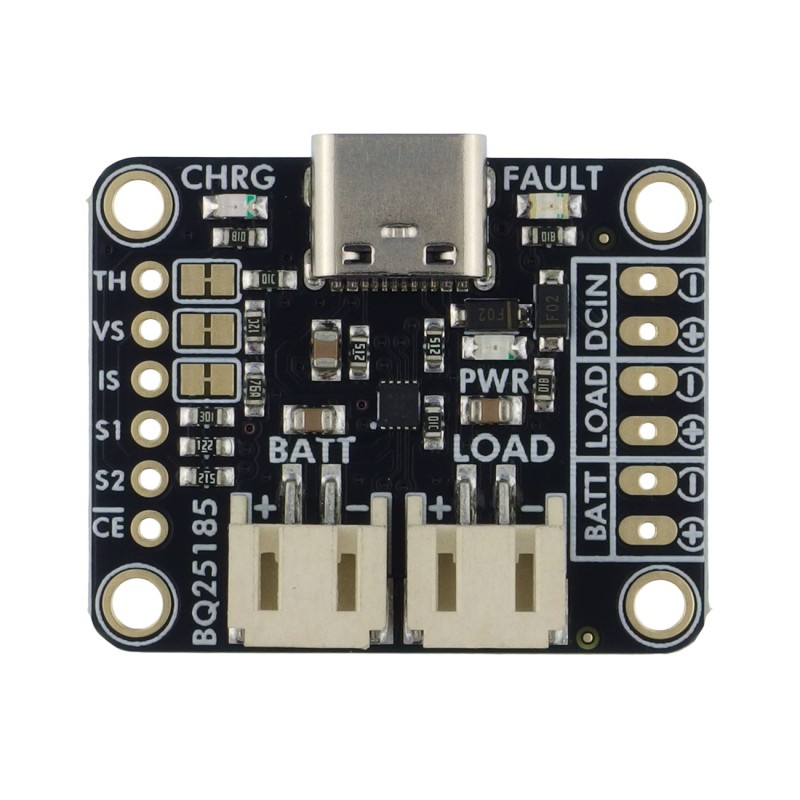

BQ25185 USB/DC/Solar Charger - модуль із зарядним пристроєм Li-Ion/Li-po

опис

Adafruit bq25185 єуніверсальна панель зарядного пристрою, що дозволяє зручно живити та заряджати електронні проекти від різноманітних джерел – через USB, блок живлення постійного струму та навіть сонячну панель. дякуюпідтримка різних типів клітин(LiPoly, LiIon і LiFePO4) і можливістю налаштування струму зарядки (250 мА, 500 мА або 1 А), плата ідеально підходить як для простих, так і для складних мобільних проектів. Модуль маєВхід USB Type-C, а також окремі роз'єми для живлення від постійного струму або сонячної панелі (5-18 В). При живленні від сонячної панелі система автоматично регулює споживаний струм таким чином, щобоптимізувати роботу панелібез потреби в додаткових конденсаторах або вдосконаленому MPPT.

дякуювбудована система керування шляхами живлення, пристрій віддає перевагу живленню від зовнішніх джерел і в той же час захищає батарею від непотрібних циклів заряду і розряду. Крім того, на дошці трисигнальні діоди(зарядка, помилка, живлення ОК), місце для підключення терморезистора для контролю температури АКБ, можлзміни напруги хімічного складу акумулятора(для LiFePO4) і перемички для регулювання струму зарядки. Напруга на виході LOAD регулюється до 4,5 В, що забезпечує стабільне живлення периферійних пристроїв. Цей модуль єповне, готове до використання рішеннядля проектів, що живляться від батарейок.

Властивості

• Підтримувані типи акумуляторів: LiIon, LiPoly, LiFePO4
• Вхідне живлення: USB Type-C або DC/Solar від 5 до 18 В
• Струм зарядки: 250 мА, 500 мА або 1 А (за замовчуванням 1 А)
• Регульована напруга елемента: 3,7 В (за замовчуванням) або 3,2 В для LiFePO4
• Вихід НАВАНТАЖЕННЯ з максимальною напругою 4,5 В
• Максимальний споживаний струм від входу: 1 А
• Максимальний імпульс струму від акумулятора: 3 А
• Тепловий захист з можливістю підключення терморезистора (10К)
• Світлодіодні індикатори: зарядка, помилка, живлення ОК
• Функція Power Path - захист батареї
• Перемички для налаштування напруги і струму зарядки
• Розміри: 32,0 x 26,3 x 7,2 мм
• Вага: 4г

В комплекті

• Модуль зарядного пристрою USB/DC/Solar BQ25185
• Роз'єм Goldpin
