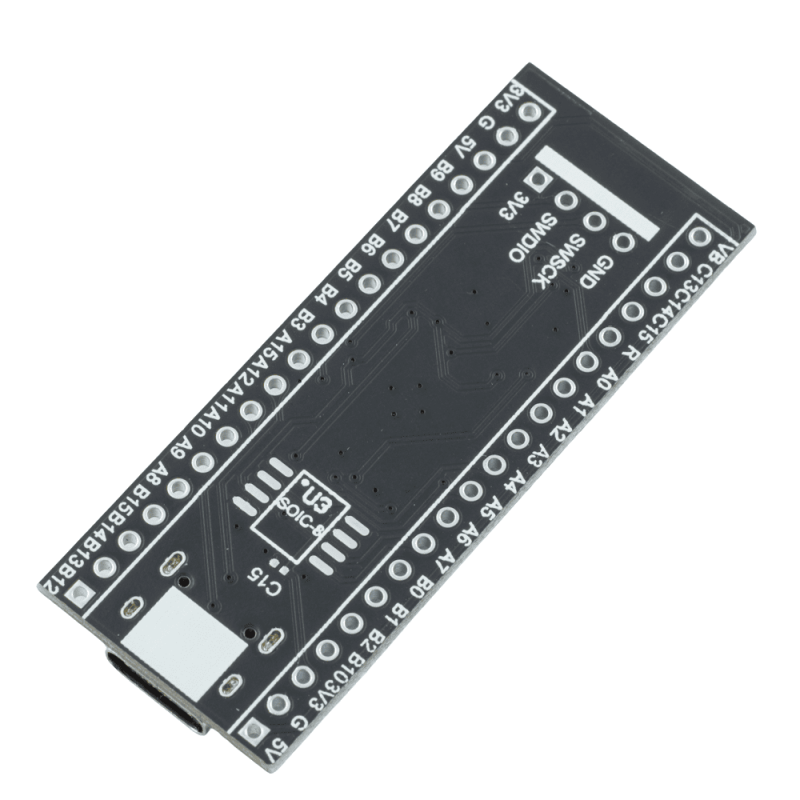

Модуль BlackPill з мікроконтролером STM32F401CCU6 (сумісний)

опис

МодульЧорна пігулкаце компактний мікроконтролерний модуль, заснований на системі, сумісній зSTM32F401CCU6, розроблений для застосування у вбудованих проектах, Інтернеті речей, автоматизації та прототипуванні. Мікроконтролер базується на32-бітне ядро ARM Cortex-M4 з блоком FPU, який працює на тактовій частоті до84 МГц, що забезпечує хорошу обчислювальну продуктивність для застосувань, що потребують обробки та керування сигналами.

Система має256 Кб флеш-пам'ятідля зберігання програми та64 КБ SRAMдо операційних даних, що дозволяє реалізовувати складні програми та алгоритми. Модуль забезпечує численні комунікаційні та периферійні інтерфейси, такі якI2C, SPI, USART, USB 2.0 OTG, а також перетворювач12-бітний аналого-цифровий перетворювачта кілька таймерів, що полегшує інтеграцію з датчиками, акторами та іншими пристроями.

Властивості

• Чіп: сумісний з STM32F401CCU6
• Ядро: 32-бітний ARM Cortex-M4 з FPU
• Максимальна тактова частота: 84 МГц
• Флеш-пам'ять: 256 КБ
• Пам'ять SRAM: 64 Кб
• Інтерфейси зв'язку: I2C, SPI, USART, USB 2.0 OTG
• Аналого-цифровий перетворювач: 12-бітний АЦП
• Кількість вводів/виводів: 36 (загальні контакти)
• Напруга живлення: типова 3,3 В (система підтримує діапазон живлення 1,7 В–3,6 В)
• Застосування: вбудовані системи, Інтернет речей, автоматизація, освіта, прототипування
• Технологія складання: SMD/SMT
• Корпус мікроконтролера: 48-контактний UFQFPN
• Робоча температура: типова промислова/універсальна
• Сумісність: Стандартні засоби налагодження та програмування STM32
