KAmod LTE CAT1 - HAT GSM/GPRS з модулем A7670E-LASE для Raspberry Pi

опис

KAmod LTE CAT1 грає рольМодуль зв'язку HAT, призначений для реалізаціїбездротова передача даниху платформних проектахRaspberry Piта сумісні одноплатні комп'ютери. Конструкція базувалася наМодем SimCom A7670E-LASE, що подаєтьсяСтандарт LTE CAT-1іМережі 2G GSM.

Модем реалізує зв'язок у технологіяхLTE-FDD, GPRS, EDGE та GSM, що дозволяє передавати дані зі швидкістю до10 Мбіт/с для низхідного потокуі до5 Мбіт/с для висхідного потокуу мережі LTE CAT-1. Рішення забезпечує сумісність з інфраструктурою оператора та стабільне з'єднання в застосункахІнтернет речей, телеметрія та промисловість.

Підтримка мережевого протоколуTCP/IP, IPv4, IPv6, Multi-PDP, FTP, FTPS, HTTP, HTTPS та DNS, а також механізми безпекиSSL та TLS, забезпечує інтеграцію зсерверні системи, хмарні сервіси та платформи Інтернету речей з використанням MQTTМодем керується за допомогоюAT-команди, надісланоІнтерфейс UART 3.3V.

Модуль також забезпечуєінтерфейс USBякий при підключенні до ПК або Raspberry Pi створюєпослідовний порт для обробки AT-командімережевий інтерфейс у режимі ECM або RNDIS, що дозволяє використовувати ваш модем як джерело підключення до Інтернету.

Плата KAmod LTE CAT1 включаєСлот для картки micro SIM, роз'єм для антени U.FL, комплектні системи живленняіповна розпіновка 40-контактного роз'єму GPIOЖивлення забезпечується напругою5 травня, наданоПорт GPIO або USB-C, зарекомендований струм живлення до 2 АМодуль був розроблений дляпрототип, освітні та промислові застосування, в якому це вимагаєтьсястабільне з'єднання LTE CAT-1.

Властивості

• Модем та зв'язок
  • LTE CAT-1 модем на базі модуля SimCom A7670E-LASE
  • Підтримувані технології: LTE-FDD, GSM, GPRS, EDGE
  • Діапазони LTE: B1, B3, B5, B7, B8, B20
  • Діапазони GSM: 900 МГц, 1800 МГц
• Передача даних
  • Швидкість LTE: до 10 Мбіт/с (DL), до 5 Мбіт/с (UL)
  • Швидкість EDGE: до 236,8 кбіт/с
  • Швидкість GPRS: до 85,6 кбіт/с
• Мережеві протоколи та функції
  • Мережеві протоколи: TCP/IP, IPv4, IPv6, Multi-PDP
  • Протоколи застосування: FTP, FTPS, HTTP, HTTPS, DNS
  • Безпека та Інтернет речей: SSL, TLS, MQTT
• Інтерфейси
  • Інтерфейс керування: UART 3.3V (AT-команди)
  • Інтерфейс USB: послідовний порт AT, режим ECM або RNDIS
  • Аудіороз'єм: 3,5-мм аудіовхід/вихід
• SIM-картка та антена
  • Підтримувані SIM-картки: Micro SIM 1.8V/3.0V
  • Роз'єм антени: U.FL
• Потужність та сумісність
  • Напруга живлення: 5В
  • Рекомендований струм живлення: до 2 А
  • Живлення через GPIO або USB-C
  • Сумісність: Raspberry Pi, Raspberry Pi Zero
  • Роз'єм GPIO: 40-контактний

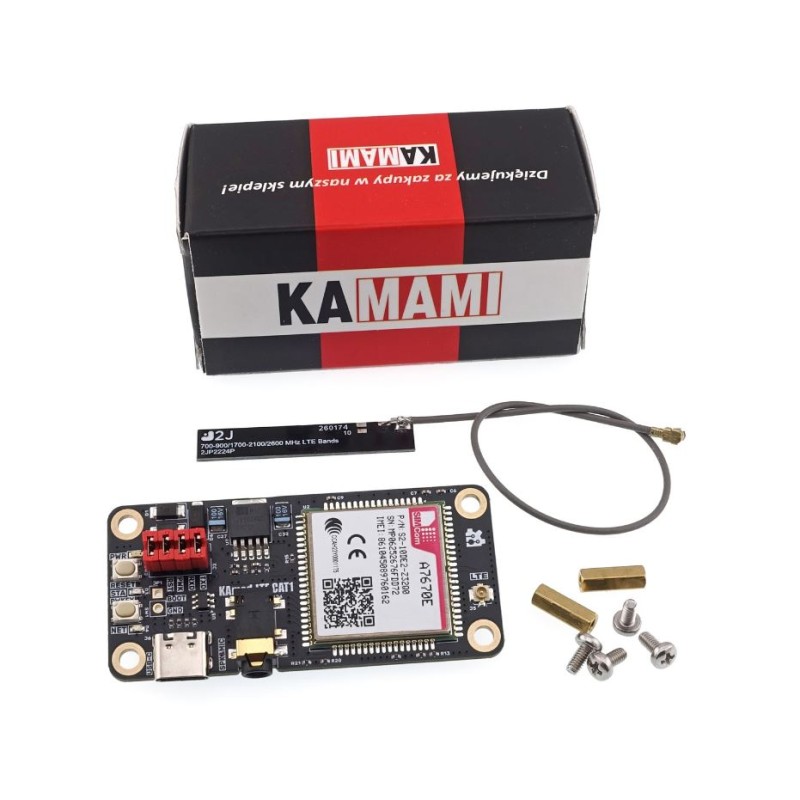

В комплекті

• 1 × KAmod LTE CAT1 – зібраний та працюючий модуль
• 1 × GSM антена з роз'ємом U.FL
• 1 × комплект гвинтів та прокладок для кріплення екрану на Raspberry Pi
