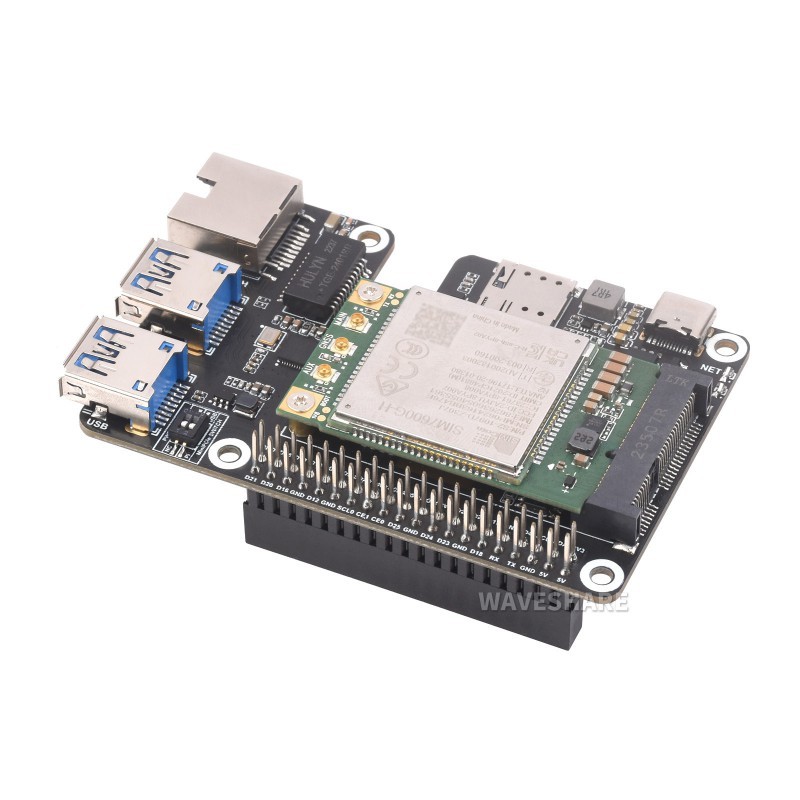

HAT PCIe до MiniPCIe/GbE/USB 3.2 Gen1 з 4G SIM7600G-H для Raspberry Pi 5 - Waveshare 28143

опис

Розширення HAT+ від Waveshare для Raspberry Pi 5 інтегрує високошвидкісне мережеве та мобільне з'єднання. Модуль PCIe TO MiniPCIe GbE USB3.2 HAT+ має роз'єм MiniPCIe, сумісний з модулем SIM7600G-H-PCIE 4G, що входить до комплекту, що забезпечує глобальну підтримку LTE, 3G та 2G. Плата включає два порти USB 3.2 Gen1, порт Ethernet 1 Гбіт/с (чіп RTL8153B), інтерфейс USB Type-C для живлення та передачі даних, слот для nano-SIM-карти та роз'єми IPEX-1 для антен LTE та GNSS.

Інтегрований модуль SIM7600G-H підтримує LTE Cat-4 зі швидкістю до 150 Мбіт/с (DL) та 50 Мбіт/с (UL), а також системи позиціонування GNSS: GPS, GLONASS, Beidou, Galileo, QZSS. Це рішення plug-and-play, сумісне з Raspberry Pi OS, Ubuntu та OpenWRT.

Властивості

• Інтерфейси: PCIe (для Raspberry Pi 5), MiniPCIe (модуль 4G), 2× USB 3.2 Gen1, 1× Ethernet 1 Гбіт/с
• 4G-модуль: SIM7600G-H-PCIE (LTE Cat-4, GNSS, SMS, дані)
• Сумісні діапазони LTE-FDD: B1-B5, B7, B8, B12-B13, B18-B20, B25-B26, B28, B66
• Сумісні діапазони LTE-TDD: B34, B38-B41
• Мережі: LTE/UMTS/GSM
• Швидкість передачі даних: LTE до 150 Мбіт/с (DL), 50 Мбіт/с (UL); HSPA+ до 42 Мбіт/с (DL), 5,76 Мбіт/с (UL)
• Позиціонування: GPS, ГЛОНАСС, Beidou, Galileo, QZSS
• Зв'язок: TCP/IP, FTP, HTTP, HTTPS, DNS, SMS
• Операційні системи: Windows, Linux, Android
• Джерело живлення: 3V ~ 3.6V (живлення від Raspberry Pi або USB-C)
• Додаткові компоненти: монітор живлення INA219, EEPROM
• Роз'єм Nano SIM, LTE, GPS, антени SMA–IPEX
• Робоча температура: від -40°C до +80°C
• Розміри 4G-модуля: 50,8 × 31 × 5,5 мм

В комплекті

• PCIe на MiniPCIe GbE USB3.2 HAT+ ×1
• Модуль 4G SIM7600G-H-PCIE ×1
• 16-контактний кабель PCIe (40 мм) ×1
• Кабель Ethernet (приблизно 1,5 м) ×1
• Комплект монтажних гвинтів ×1
• 2 антени LTE
• Пасивна GPS-антена ×1
• Кабелі SMA - IPEX-1 (3 шт.) ×1
