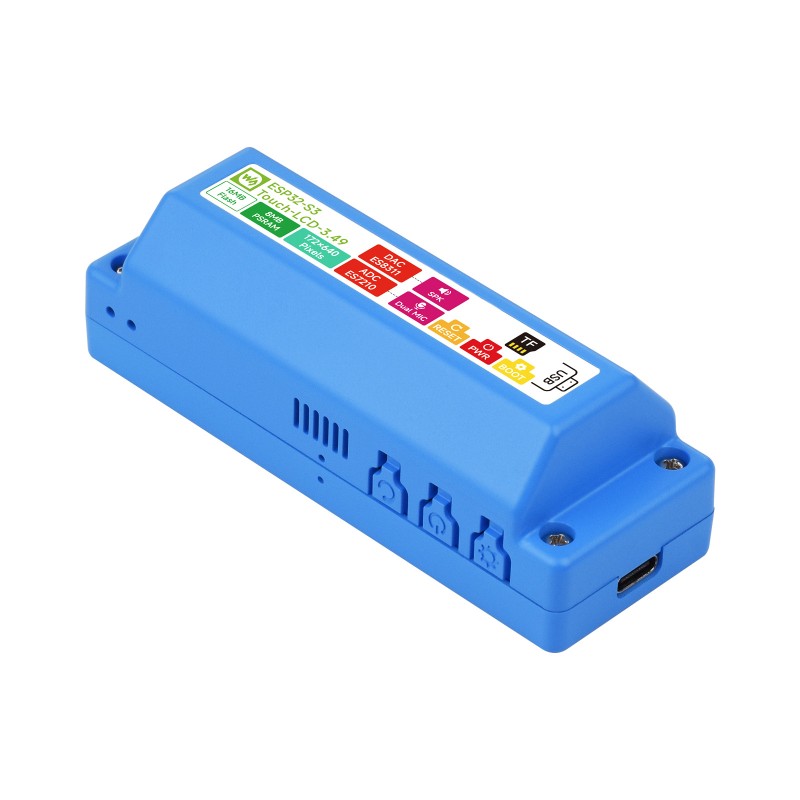

Плата розробки з 3,49-дюймовим сенсорним екраном та ESP32-S3R8 у корпусі типу B - Waveshare 32376

опис

Компактна плата розробки на базі ESP32-S3R8 з двоядерним процесором Xtensa LX7, що працює на частоті до 240 МГц, оснащена 3,49-дюймовим кольоровим IPS-дисплеєм з роздільною здатністю 172 x 640 пікселів. Вона також оснащена ємнісним сенсорним екраном, Wi-Fi 2,4 ГГц (802.11 b/g/n) та Bluetooth 5 (LE) з вбудованою антеною.

На борту є: 8 МБ PSRAM, 16 МБ флеш-пам'яті, аудіокодеки ES8311 та ES7210, два мікрофони з шумозаглушенням та луною, датчик IMU QMI8658 (акселерометр та гіроскоп) та мікросхема годинника реального часу PCF85063. Слот microSD підтримує карти FAT32, а роз'єм IPEX1 дозволяє підключити зовнішню антену.

Версія корпусу B розроблена для встановлення літій-полімерного акумулятора на 3,7 В, але в цьому варіанті акумулятор не входить до комплекту. На передній панелі розташовані кнопки завантаження, живлення та регулювання підсвічування. Плата підтримує середовища розробки ESP-IDF та Arduino IDE, пропонуючи можливість реалізації голосової взаємодії офлайн та онлайн.

Властивості

• ESP32-S3R8: двоядерний процесор Xtensa LX7, 240 МГц
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті
• Дисплей: 3,49-дюймовий IPS, 172 x 640, 16,7 млн кольорів, ємнісний сенсорний
• Драйвер: AXS15231B (QSPI – РК-дисплей, I2C – сенсорний)
• Підключення: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 (LE)
• Аудіо: ES8311 (ЦАП), ES7210 (АЦП), подвійний мікрофон
• Датчики: QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• RTC: PCF85063 з резервним копіюванням часу
• Слот для MicroSD (TF), підтримка FAT32
• Блок живлення: підготовлене місце для літій-полімерного акумулятора 3,7 В (не входить до комплекту)
• Роз'єми: USB Type-C, IPEX1 (антена), аудіовихід, роз'єм для динаміка, 22-контактний подовжувач (2,54 мм)
• Підтримка ESP-IDF та Arduino IDE
• Підтримка розпізнавання мовлення та голосової взаємодії (офлайн/онлайн)
• Розміри корпусу: 98,50 × 28,99 × 22,80 мм
