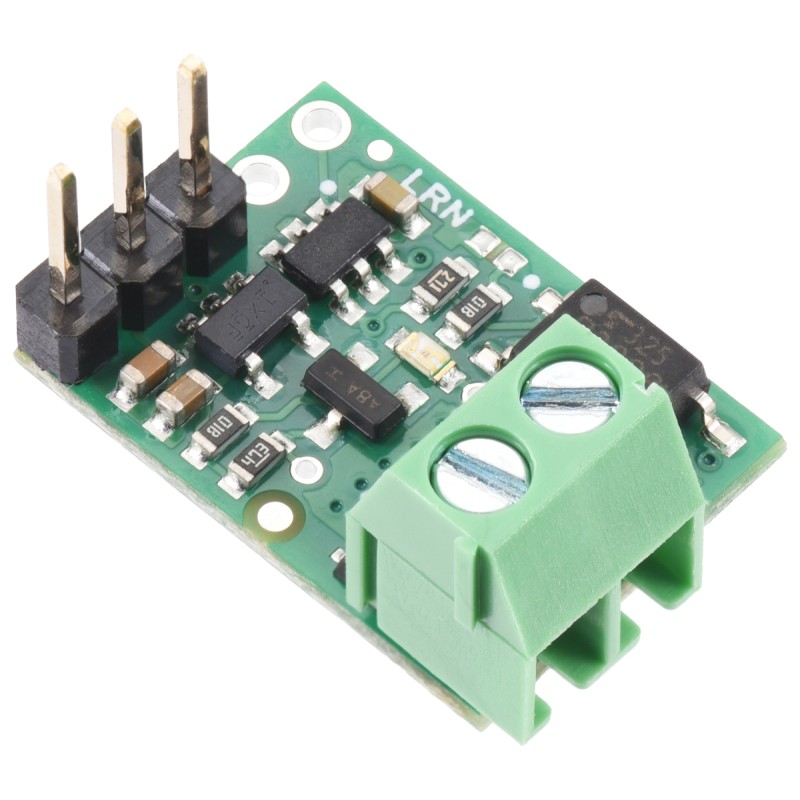

Твердотільне реле RC SPST 60V/6A з гальванічною розв'язкою (паяні роз'єми) - Pololu...

опис

Модуль Pololu 5422, оснащений однополюсним однополюсним (SPST) твердотільним реле, дозволяє комутувати двонаправлені навантаження, зберігаючи гальванічну розв'язку між схемою керування та навантаженням. Керування здійснюється через RC-інтерфейс у діапазоні напруги живлення 2,7–16 В. Пристрій оснащений функцією безпечного запуску, програмованим порогом активації та напрямком роботи. Навантаження можна комутувати як за високою, так і за низькою напругою. Реле підтримує струми до 6 А при напругах до 60 В (максимум).

Керування здійснюється за допомогою RC-імпульсів, а схема порівнює їх тривалість з порогом активації з гістерезисом ±64 мкс. Порогове значення можна налаштувати в режимі навчання. Два цифрові виходи (OUT, GOOD) надають інформацію про стан реле та достовірність RC-сигналу. Клемні контакти припаяні на заводі (роз'єм із золотим контактом та 2-контактний гвинтовий клемний блок 3,5 мм).

Властивості

• Напруга живлення системи керування: 2,7–16 В
• Максимальний струм, що споживається системою: 15 мА
• Діапазон напруги навантаження: до 60 В (макс.)
• Максимальний струм навантаження: 6А
• Опір у увімкненому стані: 30 мОм (типовий)
• Гальванічна розв'язка керування від навантаження (оптична розв'язка)
• Твердотільне реле SPST з MOSFET-транзисторами, з'єднаними "спина до спини"
• Напрямок перемикання та поріг активації налаштовуються
• Вихід OUT – індикація стану реле
• Вихід GOOD – індикація правильності сигналу RC
• Роз'єми: goldpin 1×3 (для RC) та 2-контактний гвинтовий клемний затискач 3,5 мм (для навантаження)
• Розміри: 0,7 дюйма × 0,5 дюйма × 0,5 дюйма (~17,8 мм × 12,7 мм × 12,7 мм)
• Вага: 1,6 г
