Опис продукту: Медіаплата для камери та аудіо - FireBeetle Covers - аудіомодуль разом з камерою OV7725 - для ESP32 - DFRobot DFR0498

У "TheМедіа-плата для камери та аудіо- FireBeetle Covers від DFRobot - це модуль, який розроблений з урахуваннямРішення для Інтернету речей (IoT)з акцентом на підтримку мультимедіа (модуль не підтримує запис і передачу відео). Плата оснащена аудіомодулем та інтерфейсами для підключеннякодека IIS NAU8822камера, SD-карта (SDIO), навушники та мікрофон. До комплекту також входятьодна камера OV7725з роздільною здатністю 640 x 480 px. Весь комплект призначений для використання з платами FireBeetle ESP32.

Медіаплатформа Camera&Audio Media Board ідеально підходить для тих, хтоІнтегруйте мультимедіа у свої IoT-проектихочуть. Він доведе свою цінність як додатковий елемент в додатках для моніторингу, аудіозапису або створення інтерактивних додатків.

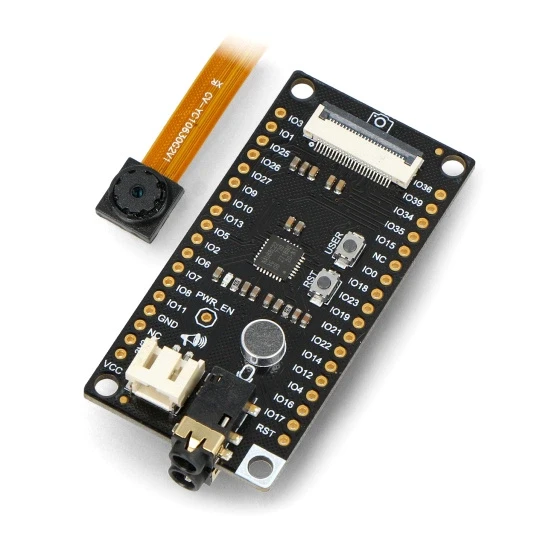

Плата для камери та аудіо - FireBeetle Covers - Аудіомодуль з камерою OV7725 - для ESP32 - DFRobot DFR0498.

Модуль не підтримує запис і передачу відео.

Особливості Camera&Audio Media Board

• Мультимедіа для IoTМодуль був розроблений для підтримки мультимедіа в рішеннях IoT в найширшому сенсі.
• Підтримка кодека NAU8822 IISКодек NAU8822, який може підтримувати як BTL-гучномовець потужністю 12 Вт / 8 Ом, так і навушники потужністю 40 мВт / 16 Ом, можна підключати і керувати ним.
• Інтерфейс дляКамераМодуль має інтерфейс для підключення камери, що входить до комплекту, яку можна використовувати як пристрій введення даних.
• Інтерфейс дляМікрофонПлата також має інтерфейс міні-мікрофона для запису звуків, які потім можна зберігати на карті пам'яті microSD (не входить до комплекту).
• Підтримка ЦАПNAU8822 підтримує прийом аудіосигналів з ЦАП і програмований мікрофонний підсилювач.

Технічні характеристики модуля

• Робоча напруга: від 3,7 В до 5,5 В (VCC)
• Вихідна напруга: 3.3 В
• Конвертер: NAU8822
• ЦАП: 94 дБ SNR, -84 дБ THD
• АЦП: 90 дБ SNR, -80 дБ THD
• Вбудований підсилювач для BTL-гучномовців: 1 Вт / 8 Ом
• Вбудований підсилювач для навушників: 40 мВт / 16 Ом
• Вбудований програмований мікрофонний підсилювач
• Типова частота дискретизації: 8 кГц, 48 кГц, 96 кГц, 192 кГц
• Відеоінтерфейс: PCM та I2S
• Мікрофон: електретний
• Вихід: аналоговий
• Напрямок: всеспрямований
• Діапазон частот: від 100 Гц до 15 кГц
• Чутливість: -43 дБ ± 5 дБ при рівні звукового тиску 94 дБ
• Відношення сигнал/шум: 58 дБ
• Кнопка користувача: перевірено IO16(DI)
• Кнопка RESET: x1
• Слот для карт пам'яті MicroSD:
• Інтерфейс шини: протокол SDIO
• Стандартна швидкість передачі даних: макс. 10 МГц
• Швидкість передачі даних: 20 МГц

Розміщення компонентів на платі.

Медіа-плата для камери та аудіо - FireBeetle Covers.

Технічні характеристики камери

Виробник зазначає, що наведені нижче дані надані лише з інформаційною метою; деякі функції наразі не можуть бути реалізовані в ESP32.

• Датчик: OV7725
• Роздільна здатність: 640 x 480 px
• Оптичний розмір: 1/6"
• Кут огляду: 25
• Інтерфейс: Стандартний SCCB
• Вихідний формат пікселів: Raw RGB, RGB (RGB4:2:2, RGB565/555/444), YCbCr (4:2:2)
• Розмір зображення: VGA, QVGA та CIF до 40 x 30 px
• Піддискретизація VarioPixel
• Автоматичне керування зображенням: автоматичне регулювання експозиції (AEC), автоматичне регулювання підсилення (AGC), автоматичний баланс білого (AWB), автоматичний смуговий фільтр і автоматичне калібрування рівня чорного (ABL)
• Контроль якості зображення: насиченість, тональність, гамма, чіткість та антиінтерференція
• Інтернет-провайдер: придушення шуму та калібрування помилок
• Корекція тіней від лінз
• Автоматичне регулювання насиченості
• Синхронізація зображень
• Фіксований фокус

Вміст набору

• Плата для камери та аудіо - 1 шт.
• Камера OV7725 - 1 штука
• Роз'єм 1x 18pin - 2,54 мм - 2 штуки
• Гніздо 1x18pin - 2,54 мм - вертикальне - 2 шт.

Камера також входить до комплекту.
