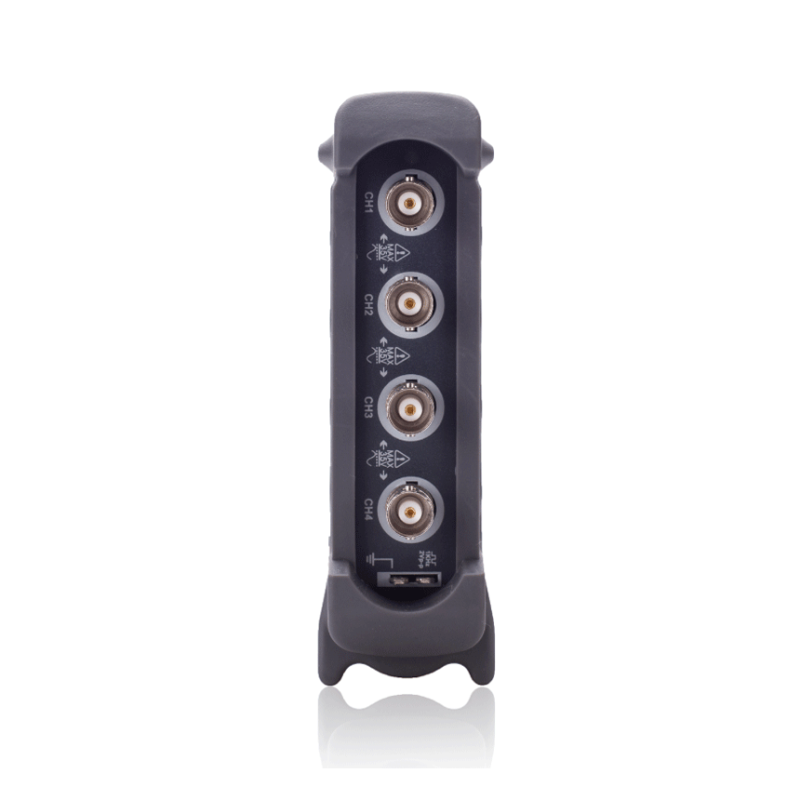

Hantek 6074BC - 4-канальний цифровий осцилограф 70MHz

опис

4-канальний цифровий осцилограф, підключений до комп'ютера через інтерфейс USB. Він характеризується смугою пропускання 70 МГц і частотою дискретизації 1 ГВиб/с. Він не має вбудованого дисплея, і для належної роботи потрібен комп’ютер із спеціальним програмним забезпеченням. Він має понад 20 вбудованих функцій вимірювання та контроль PASS/FAIL. Дозволяє виконувати аналіз сигналу за допомогою ШПФ. Пристрій не вимагає додаткового живлення - як зв'язок, так і живлення здійснюється через інтерфейс USB. У комплект входять два щупи осцилографа і набір вимірювальних кабелів. Осцилограф може працювати з операційними системами Windows 7, 8, 10 і програмним забезпеченням LabVIEW, VB і VC.

Властивості

• Кількість каналів: 4
• Смуга пропускання: 70 МГц
• Частота дискретизації: 1 Гв/с
• Глибина пам'яті: 64K
• Діапазон часової розгортки: від 2 нс до 1000 с
• Точність часової бази: ±50 ppm
• Вхідний опір: 1 МОм 25 пФ
• Вхідна чутливість: від 2 мВ до 10 В
• Роздільна здатність по вертикалі: 8 біт
• Точність постійного струму: ±3%
• Джерело запуску CH1, CH2, CH3, CH4
• Тип тригера: наростаючий фронт, спадаючий фронт
• Обробка сигналу: +,-,x,÷, ШПФ, інвертування
• Вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Down Time, Positive Width, Negative Width, Робочий цикл
• Зв'язок USB 2.0
• роз'єм USBXI
• Сумісність з LabVIEW
• Підтримувані системи: Windows 7, 8, 10
• Живлення: USB
• Розміри: 175 x 105 x 25 мм
• Вага: 900 г

В комплекті

• Hantek 6074BC
• 2 x датчик осцилографа
• 2 кабелю типу "крокодил".
• Посібник користувача
• кабель USB
