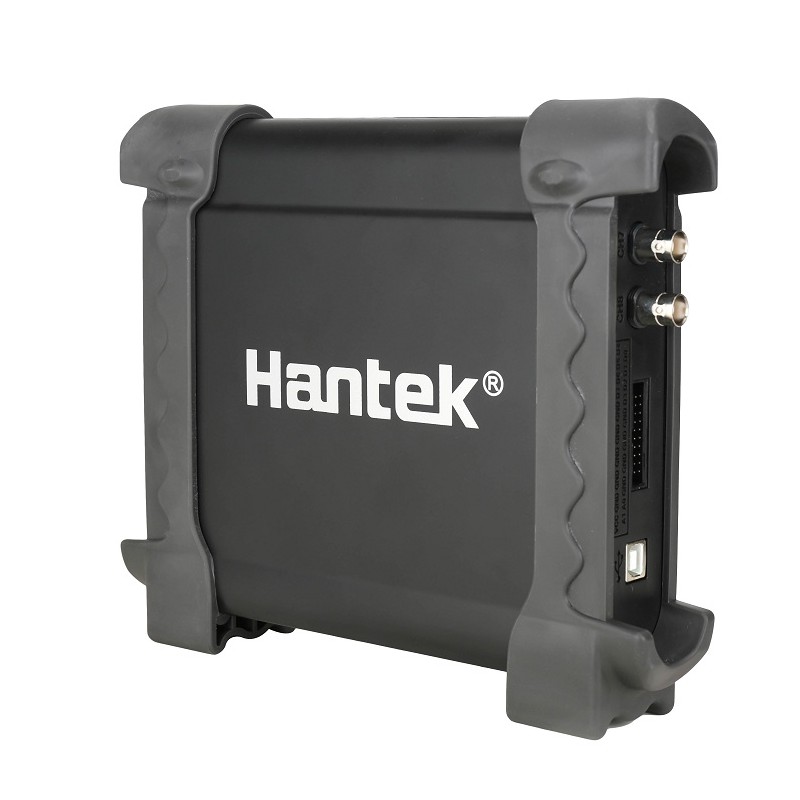

Hantek 1008C - 8-канальний цифровий осцилограф 100 кГц

опис

8-канальний цифровий осцилограф підключається до комп'ютера через інтерфейс USB. Він характеризується відносно вузькою смугою пропускання 100 кГц і низькою частотою дискретизації 2,4 МВиб/с. Він не має вбудованого дисплея, і для належної роботи потрібен комп’ютер із спеціальним програмним забезпеченням. Осцилограф виділяється багатим набором вбудованих вимірювальних функцій, призначених для автомобільної діагностики (понад 80 функцій, включаючи діагностику запалювання, датчиків, стартерів і ланцюгів зарядки), завдяки чому він знайде застосування в автомобільній промисловості. Крім вимірювальних функцій, пристрій також має вбудований цифровий генератор для діагностики імітованих сигналів від колінчастого або розподільного валу.

Пристрій не вимагає додаткового живлення - як зв'язок, так і живлення здійснюється через інтерфейс USB. У набір входять вимірювальні щупи та набір вимірювальних кабелів і затискачів. Осцилограф може працювати з операційними системами Windows 7, 8, 10 і програмним забезпеченням LabVIEW. Це дозволяє зберігати перевірені сигнали як у графічних файлах, так і в записах вимірювань, які можна далі обробляти в популярних електронних таблицях.

Властивості

• Функції діагностики автомобіля: запалювання, потік повітря, розподільний вал, шатун, лямбда-зонд, положення дросельної заслінки, перевірка ланцюга зарядки
• Аналіз зв'язку по шинах CAN і LIN
• Кількість каналів: 8
• Діапазон частот: 100 кГц
• Вхідний опір: 1 МОм
• Вхідна чутливість: від 10 мВ/под. до 5 В/под
• Вхідний зв'язок постійного струму
• Роздільна здатність: 12 біт
• Глибина пам'яті: 4K
• Максимальна вхідна напруга: 400 В (DC+AC миттєво)
• Частота дискретизації в реальному часі: 2,4 Мвиб/с
• Діапазон часової розгортки: від 1 нс/под. до 20000 с/под. (послідовність 1-2-5)
• Точність розгортки: ±50 ppm
• Джерело запуску: CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
• Режим запуску: нахил
• Вхід по осі X: CH1
• Вхід по осі Y: CH2
• Вимірювання напруги: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
• Вимірювання часу: частота, період, час наростання, час спаду, позитивна ширина, негативна ширина, робочий цикл
• Вимірювання курсором: горизонтальне, вертикальне, стеження, режими автоматичного вимірювання
• Обробка сигналу: +,-, x,÷, ШПФ, інвертування
• Діапазон напруги:
  • від 10 мВ до 5 В/діл @ x 1 зонд
  • від 100 мВ до 50 В/под. @ x 10 датчиків
  • Від 10 В до 5000 В/діл. на датчику x 1000
  • Від 100 В до 50 000 В/діл. на датчику x 10 000
  • від 200 мВ до 100 В/діл @ 20:1
• Поточний діапазон:
  • від 100 мА до 50,0 А/діл. @ CC65 (20 А)
  • від 1000 мА до 500,0 А/под. @ CC65(65A)
  • 1A до 100,0A/div @ CC650(60A)
  • 1A до 200,0A/div @CC1100(100A)
  • 10A до 2000,0A/div @CC1100(1100A)
• Вікно: ШПФ прямокутне, Ханнінга, Хеммінга, вікно Блекмана
• Математичні функції: додавання, віднімання, множення, ділення
• Інтерфейс USB 2.0
• Генератор сигналів: 8 каналів, вихідний рівень LVTTL, діапазон частот від 0 до 250 кГц
• Живлення: USB
• Розмір 190 х 167 х 35 мм
• Вага: 0,63 кг

В комплекті

• Hantek 1008C - 1 шт.
• Вимірювальний кабель типу "крокодил" з роз'ємом BNC - 8 шт.
• Зонд Hantek HT25 - 1 шт.
• Інструкція користувача - 1 шт.
• USB кабель - 1 шт.
• Кришка - 1 шт.
• Програмне забезпечення для ПК - 1 шт.
