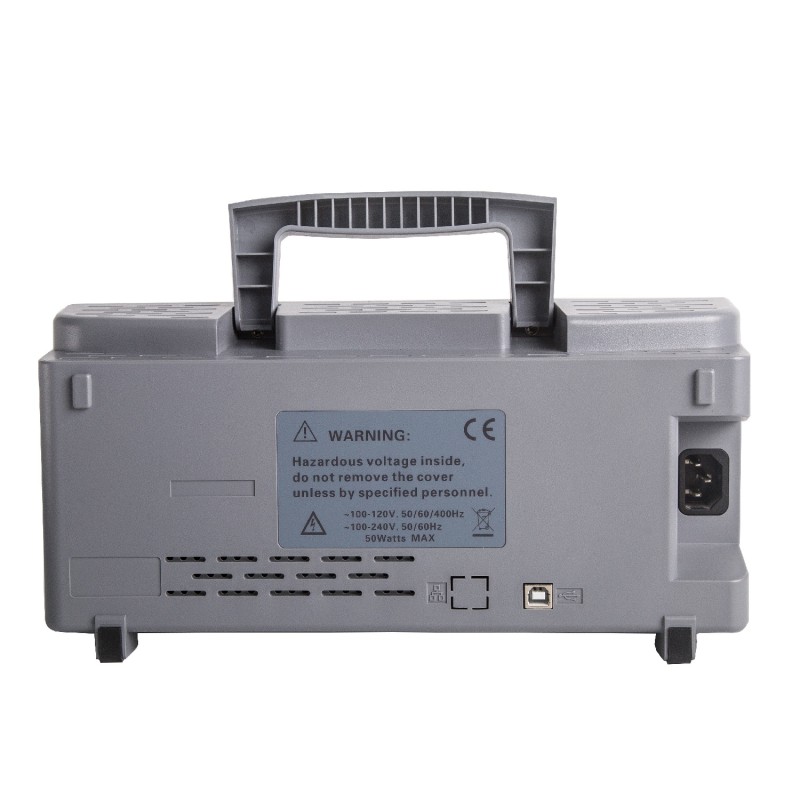

Hantek DSO2D10 - 2-канальний осцилограф 100 МГц з генератором сигналу 25 МГц

опис

Цифровий осцилограф з вбудованим генератором сигналів. It is equipped with a 7" TFT LCD display with a resolution of 800 x 480 pixels and the ability to adjust the backlight brightness. It has two measurement channels and is characterized by good operating parameters, including a 100 MHz bandwidth, a 1 GSa/s sampling rate and an 8 M memory buffer. It has numerous built-in functions that facilitate signal analysis, including automatic AUTOSET setting, measurement of 32 voltage-time parameters, serial bus decoding (RS232/UART, I2C, SPI, CAN, LIN), FFT analysis, operation in X-Y mode, waveform recording and communication with a PC via the USB interface. In addition, it supports SCPI remote control commands. Additionally, the oscilloscope offers a single-channel signal generator with a waveform frequency of up to 25 MHz, which has the ability to generate a sine wave, a square wave, a triangle signal and noise. It is a useful measurement tool widely used in various fields such as communication, aviation, embedded systems, computers, research та освіти.

Властивості

Осцилограф

• Кількість каналів: 2
• Частота дискретизації: 1GSa/s (одноканальний) 500MSa/s (двоканальний)
• Роздільна здатність: до 12 біт
• Вхідний зв'язок: DC, AC, GND
• Вхідний імпеданс: 1MΩ±2% ‖20pF±3pF
• Коефіцієнт затухання зонда: 1X, 10X, 100X, 1000X
• Номінальна напруга: 300 В CAT II
• Максимальна вхідна напруга: 300VRMS (10X)
• По горизонталі
  • Інтерполяція сигналу: (sin x)/x
  • Максимальна довжина запису: 8 МБ (одноканальний), 4 МБ (двоканальний)
  • Діапазон горизонтальної шкали: 2 нс/діл. ~ 100 с/діл. 1, 2, 5 кроків
  • Режим розгортки: Y-T, X-Y, Roll
  • Зсув нуля: ±0,5 поділок х мінімальний часовий механізм
  • Точність вимірювання частоти дискретизації та часу затримки: ±25ppm
• По вертикалі:
  • Діапазон частот: 100 МГц
  • Час наростання: 3,5 нс
  • Вертикальна роздільна здатність: 8 біт, вибірка кожного каналу здійснюється одночасно
  • Вертикальна чутливість: від 2 мВ/под. до 10 В/под
  • Діапазон зміщення ≥ 200 мВ/под., ±1 В, <200 мВ/под. ±50 В
  • Математичні операції: +, -, ×, ÷, ШПФ
  • Вікно ШПФ: Прямокутник, Ханнінг, Хеммінг, Блекман, Бартлетт, Флеттоп
  • Обмеження пропускної здатності: 20 МГц
• Запуск:
  • Тип тригера: фронт, ширина імпульсу, нахил, час очікування, вікно, шаблон, інтервал, UART, LIN, CAN, SPI, IIC
  • Діапазон рівня запуску: ±5 поділок від центру екрана
  • Режим запуску: автоматичний, нормальний, одиночний
  • Тримайте діапазон від 8 нс до 10 с
• Вимірювання
  • Різниця напруг між курсорами △В
  • Різниця в часі між курсорами △T
  • Зворотне значення △T, у герцах (1/△T)
  • Автоматичне вимірювання: частота, період, середнє, від піку до піку, RMS, мінімум, mixmum, час наростання, час спаду, + ширина, - ширина, база, вершина, середина, амплітуда, перевищення, попереднє виведення, різниця фаз наростаючого фронту, різниця фаз спадаючого фронту, + навантаження, - навантаження, середнє значення періоду, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
  • Тип вимірювання DC RMS, AC RMS, DC
  • Вимірювання частоти: 6 біт

Генератор

• Кількість каналів: 1
• Частота дискретизації: 200 МВиб/с
• Роздільна здатність по вертикалі: 12 біт
• Максимальна частота: 25 МГц
• Стандартні форми хвилі: синусоїда, прямокутна, змінна, Exp, Noise, DC
• Сигнал довільної форми: Arb1, Arb2, Arb3, Arb4
• Діапазон частот:
  • Sin: від 0,1 Гц до 25 МГц
  • Меандровий сигнал: від 0,1 Гц до 10 МГц
  • Трикутний сигнал: від 0,1 Гц до 1 МГц  
• Довжина хвилі: 4KSa
• Точність частоти: 100 ppm (<10 кГц) 50 ppm (>10 кГц)
• Роздільна здатність по частоті: 0,1 Гц або 4 біти
• Вихідна амплітуда: від 10 мВ до 7 В (високий імпеданс), 5 мВ ~ 3,5 В (50 Ом)
• Зсув постійного струму: ±3,5 В, високий імпеданс, ±1,75 В, 50 Ом
• Вихідна роздільна здатність: 100 мкВ або 3 біти
• Точність виведення: 2% (1 кГц)
• Вихідний опір 50 Ом

Загальні параметри

• Кольоровий TFT РК-дисплей 7" з роздільною здатністю 800 x 480 пікселів і регульованою яскравістю підсвічування
• Інтерфейс: USB-хост，USB-пристрій
• Вихід компенсації датчика
• Вихідна напруга: 2Vpp вхід ≥1MΩ навантаження
• Частота: 1 кГц
• Потужність: 100-120 В змінного струму (±10%), від 45 Гц до 440 Гц, CATⅡ, 120-240 ВACRMS (±10%), від 45 Гц до 66 Гц, CATⅡ
• Споживана потужність: <30 Вт
• Запобіжник Т, 3,15А, 250В, 5х20мм
• Робоча температура: від 0 до 50 °C
• Розміри 318 х 110 х 150 мм
• Вага: 1900 г

В комплекті

• Осцилограф
• Вимірювальні щупи BNC - Затискачі "Крокодил" - 2 шт.
• Вимірювальний щуп BNC - 1 шт.
• кабель USB
• Шнур живлення
