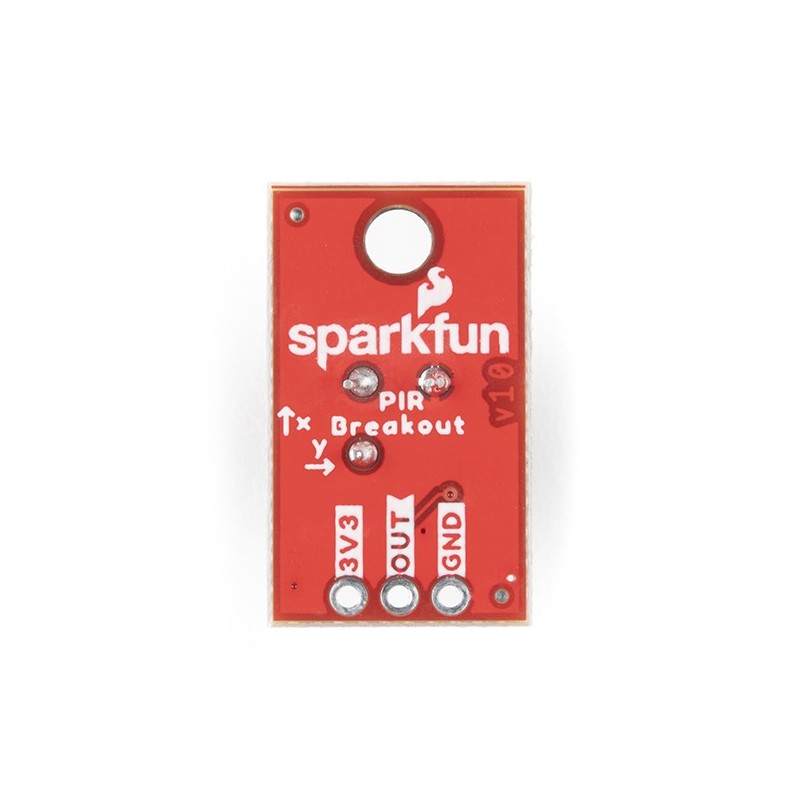

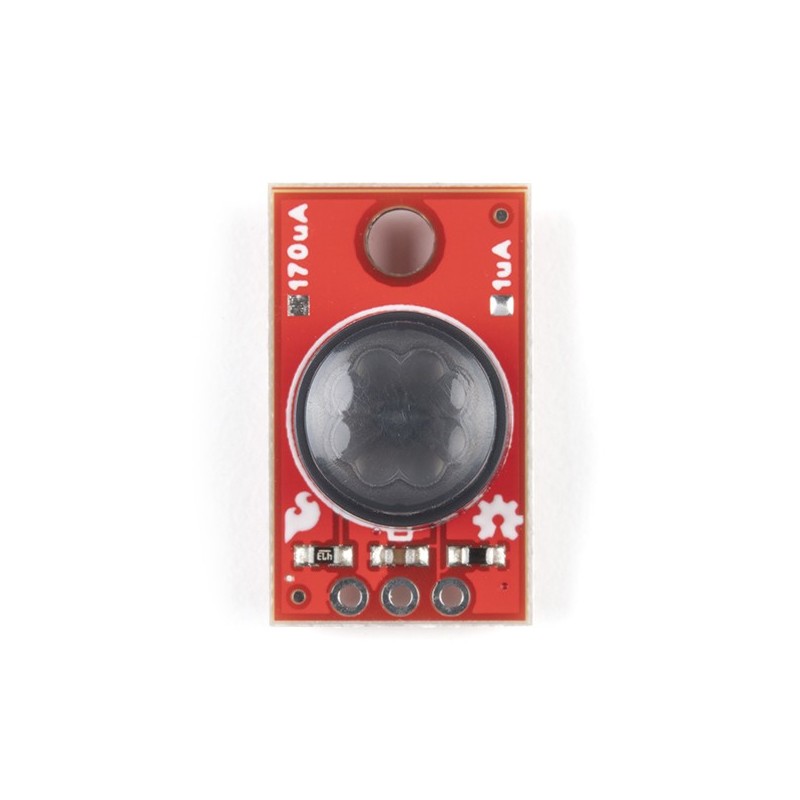

PIR Breakout - модуль датчика руху PIR EKMB1107112

опис

Модуль датчика руху PIR, оснащений мікросхемою Panasonic EKMB1107112. Він ідеально підходить для виявлення об'єктів на невеликій площі та оптимізований для невеликих рухів. Датчик не повертає дані про відстань, а натомість відстежує інфрачервоне світло від об'єктів у своєму полі зору та активує сигнал при виявленні руху, що робить його ідеальним для таких застосувань, як автоматичне ввімкнення приладів або освітлення.

Датчик руху PIR має низький профіль (10,9 мм), що економить місце, та може похвалитися споживанням струму в режимі очікування до 1 мкА. Він складається з лінзи для створення різних зон виявлення, оптичного фільтра для блокування неінфрачервоного світла, піроелектричних сенсорних елементів, електромагнітного екранування та перетворювача імпедансу. Датчик пропонує цифровий вихід у 32 зонах на відстані виявлення 5 м із зоною виявлення 90x90°.

Повна документація з прикладами використання доступна на сторінці продукту.

Властивості

• Напруга: від 2,3 до 4 В
• Споживання струму до 1 мкА в режимі очікування
• Діаметр лінзи: 10,4 мм
• Висота лінзи: 10,9 мм
• Дальність виявлення: 5 м
• Зона виявлення 90° x 90° (±45°)
