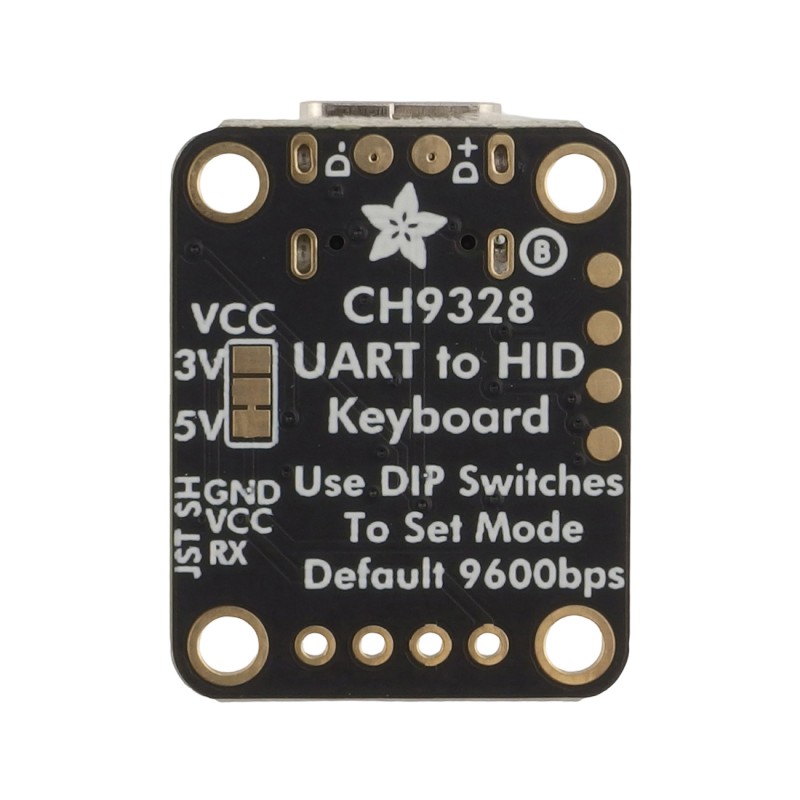

Модуль емулятора USB-клавіатури HID з UART, CH9328 - Adafruit 5973

опис

Модуль розв'язки клавіатури Adafruit CH9328 UART to HID дозволяє емулювати HID-клавіатуру за допомогою будь-якого мікроконтролера або комп'ютера з портом UART, без необхідності вбудованої підтримки USB. CH9328 перетворює дані, що надсилаються через UART, на натискання клавіш, що дозволяє, наприклад, емулювати клавіатуру за допомогою старіших мікроконтролерів, таких як модулі ATmega328 або ESP32 та ESP8266.

Модуль використовує роз'єм USB Type-C для зв'язку з комп'ютером або мобільним пристроєм, а також забезпечує легкий доступ до ліній живлення (5V, GND) та передачі даних (RX). Режим роботи налаштовується за допомогою чотирьох DIP-перемикачів, які дозволяють вибрати один із чотирьох режимів передачі: від простої передачі символів ASCII до надсилання необроблених HID-звітів. Модуль не потребує паяння при використанні кабелю JST SH.

Властивості

• Перетворення даних UART у сигнали клавіатури HID
• Роз'єм USB Type-C для легкого підключення до комп'ютерів та мобільних пристроїв
• Підтримує 4 режими передачі, які можна вибрати за допомогою DIP-перемикачів
• Живлення 5 В від контактних площадок або кабелю JST SH
• Працює з мікропроцесорами без вбудованої підтримки USB
• Розміри: 26,4 мм x 20,3 мм x 4,6 мм
• Вага: 2,7 г
