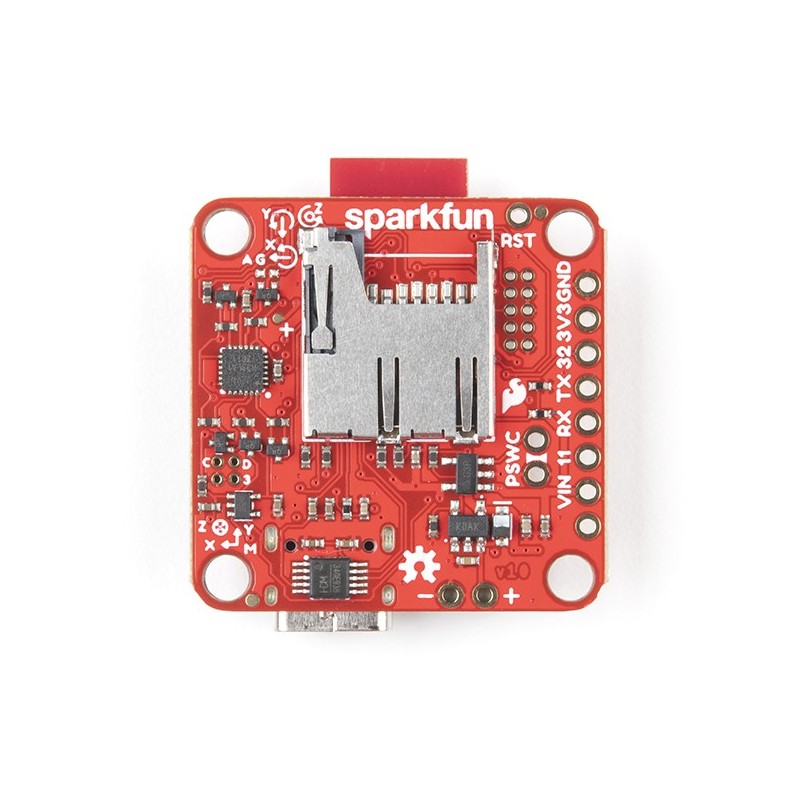

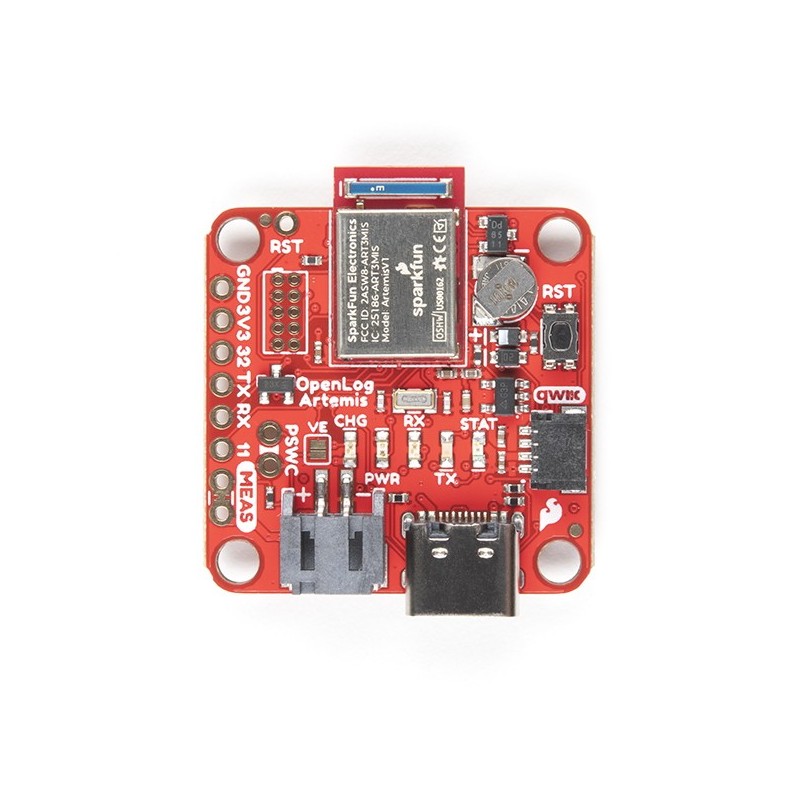

OpenLog Artemis - реєстратор даних для модулів Qwiic

опис

Реєстратор даних, попередньо запрограмований на автоматичний журнал даних з IMU, GPS, послідовних даних і різних датчиків тиску, вологості та відстані. OpenLog Artemis автоматично виявляє, налаштовує та реєструє датчики Qwiic. Після ввімкнення модуля всі вхідні послідовні дані автоматично зберігаються у файл зі швидкістю передачі даних до 921600 біт/с. OpenLog Artemis також дозволяє записувати аналогові дані через чотири входи АЦП. Напруги до 2 В можуть бути записані з 14-бітною точністю до 1900 Гц для одного каналу та 1000 Гц для всіх чотирьох каналів. Крім того, завдяки вбудованому годиннику всі дані можуть бути позначені часом із часом входу.

Модуль OpenLog Artemis заснований на мікроконтролері Apollo3 з Cortex-M4F. Також на платі є 9-осьовий IMU ICM-20948. Дані записуються на картку microSD, вставлену безпосередньо в слот, розташований на платі. Модуль також оснащений розеткою і зарядним пристроєм LiPo. Програмне забезпечення реєстратора постійно модифікується та вдосконалюється. Оновлення програмного забезпечення системи здійснюється легко за допомогою спеціальної програми Artemis Firmware Upload GUI.

Список підтримуваних модулів можна знайти на сайті виробника.

Властивості

• Модуль Artemis (мікроконтролер Apollo3 на основі Cortex-M4F)
• Налаштовується через CH340E та графічний інтерфейс завантаження програмного забезпечення Artemis
• Діапазон напруги живлення: від 3,3 В до 6,5 В (через VIN):
• 5 В від USB (через 5 В або USB Type-C)
• Від 3,6 В до 4,2 В з акумулятором LiPo (через VBATT або 2-контактний JST-PH)
• Вбудований LiPo зарядний пристрій MCP73831
• Мінімальна швидкість заряду 450 мА
• 3,3 В (через 3V3)
• Споживана потужність:
• 20 мА (робочий)
• 80 мкА (сон)
• 18 мкА (режим глибокого сну - контролер вимкнено)
• Роз'єми:
• USB Type-C
• Роз'єм LiPo акумулятора
• I2C з підтримкою Qwiic
• Роз'єм SWD 2x5
• 4 x АЦП (14-розрядний, до 1900 Гц, макс. 2 В, 3,3 В сумісний)
• Послідовний: запис до 500 000 біт/с
• Слот microSD з підтримкою FAT32 і старіших форматів FAT16 до 32 ГБ
• RTC з резервним акумулятором ємністю 1 мАг
• 9-осьовий IMU запис до 250 Гц ICM-20948 через інтерфейс SPI
• Світлодіоди: живлення, індикатор заряду LiPo, послідовний порт Tx і Rx, стан
