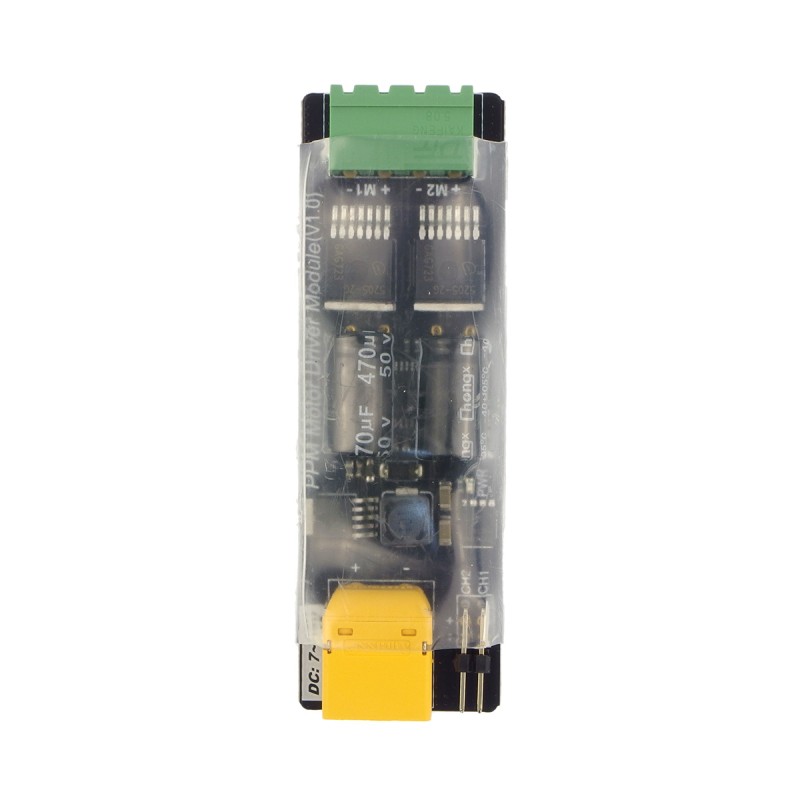

PPM 2x3A DC Motor Driver - двоканальний драйвер двигуна постійного струму

опис

Модуль драйвера двигуна постійного струму з двома каналами, призначений для використання в моделюванні. Ним можна керувати за допомогою RC-передавача та перетворює сигнал PPM у сигнал керування швидкістю двигуна та напрямком. На платі є два канали прийому сигналу (CH1, CH2) і два канали виведення (M1, M2). Кожен вхідний канал використовує стандартний сигнал PPM 50 Гц із шпаруватістю від 5% до 10%.

Контролер може живитися від напруги від 7 до 12 В, а безперервний струм кожного каналу становить 3 А. Допустимий піковий струм становить 6 А. Коли струм перевищує 6 А, система контролера переходить у стан блокування (потрібне повторне живлення для запуску контролера). Модуль має вбудований стабілізатор LDO, який може забезпечити зовнішнє живлення 5 В/200 мА. Це дозволяє підключати приймач дистанційного керування в моделі безпосередньо до плати контролера без додаткового живлення. Повна документація та приклади застосування доступні на сторінці продукту.

Властивості

• 2 канали для керування двигунами постійного струму
• Керується сигналом PPM, сумісний із сигналом керування сервоприводом
• Призначений для моделювання
• Захист від перевантаження
• Вхідна напруга: від 7 до 12 В
• Живлення логічної частини: 5 В (сумісний з контролером 3,3 В)
• Основна схема: STM8S105
• Чіп драйвера: TLE5205
• Контрольний сигнал: від 1000 до 2000 мкс
• Максимальний безперервний струм на канал: 3 А
• Максимальний миттєвий струм на канал: 6 А
• Розміри: 90 х 30 мм
• Вага: 35 г
