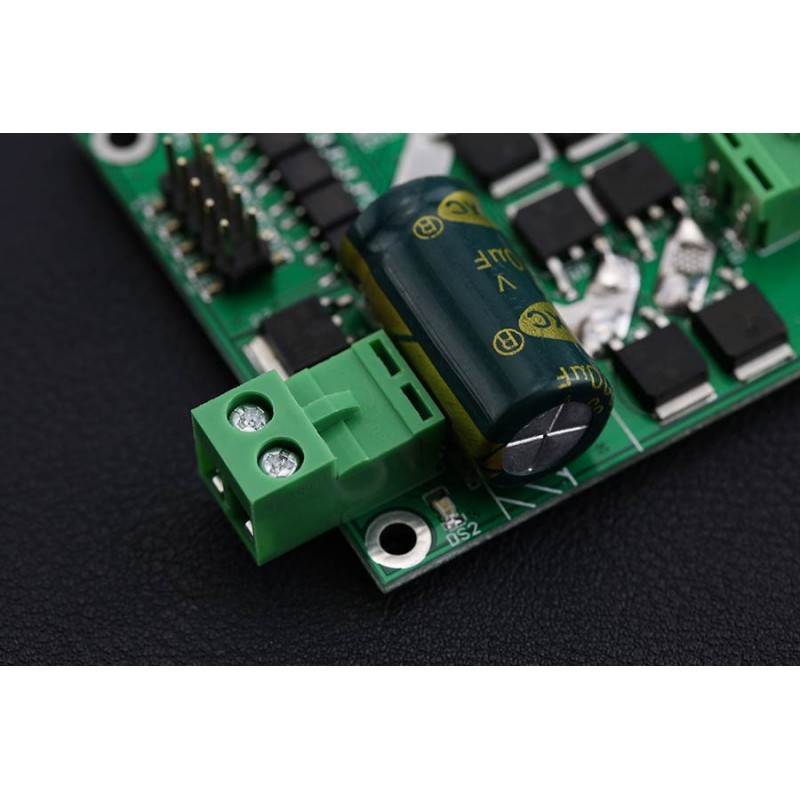

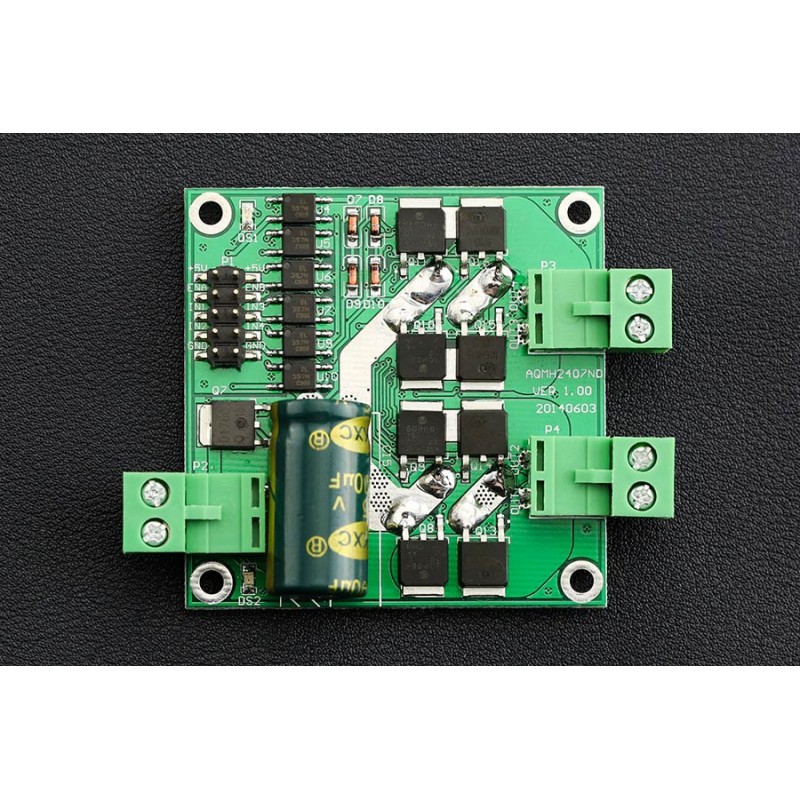

Двоканальний контролер двигуна постійного струму (2x7 A)

опис

Двоканальний драйвер двигуна постійного струму. Кожен канал має максимальний вихідний струм 7 А та піковий струм 50 А. Компактний розмір плати робить її зручною для використання в мобільних конструкціях. Безпечний діапазон напруги живлення двигуна постійного струму становить 7-24 В, з абсолютним обмеженням 6,5-27 В. Рівні логіки керування дозволяють використовувати драйвер у системах з напругою 3,3 В та 5 В.

Двигун керується за допомогою ШІМ-сигналу. Потрібен дійсний сигнал з мінімальною тривалістю імпульсу 5 мкс.

У конструкції контролера використовуються оптопари для гальванічно¿ ізоляції силової частини від частини керування. Цей захист призначений для захисту електроніки керування від потенційних перенапруг, які можуть виникнути під час роботи двигуна.

Властивості

• Блок живлення
• Безпечний: DC 7-24V
• Максимальна напруга: 6,5–27 В постійного струму
• Логічні рівні
• Високий стан: 3,0–6,5 В постійного струму
• Низький стан: DC 0-0,8 В
• Кількість вихідних каналів: 2
• Максимальний безперервний струм для кожного каналу: 7 А
• Максимальний миттєвий струм для кожного каналу: 50 А
• Керування за допомогою ШІМ-сигналу
• Робоча температура: -25~85^oC
• Монтажні отвори для гвинтів M3
• Розміри: 55 х 55 мм
• Вага: 32 г
