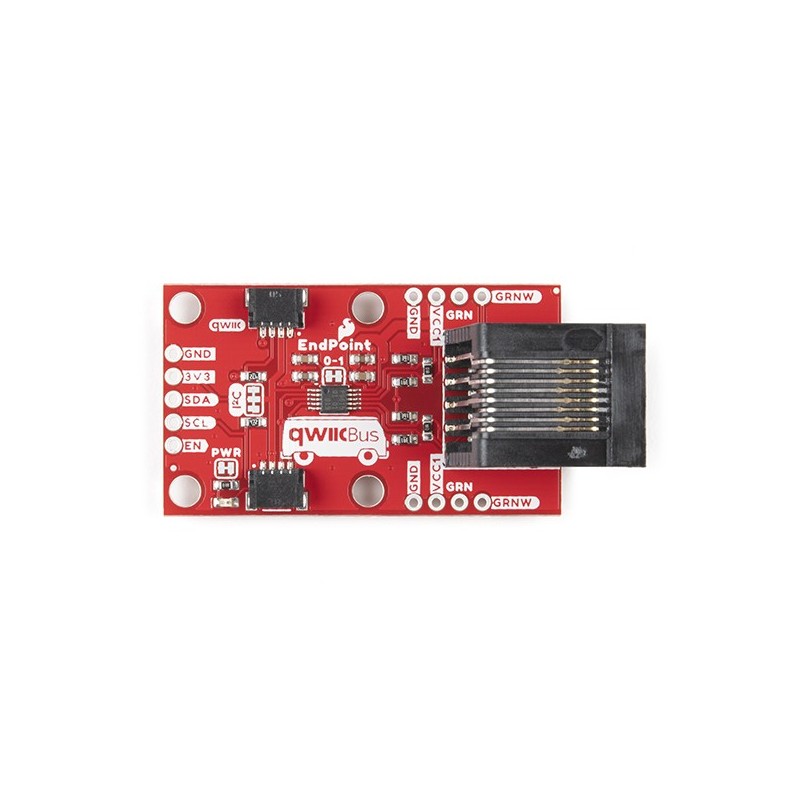

QwiicBus EndPoint - кінцевий модуль системи QwiicBus

опис

Кінцевий модуль системи зв'язку на базі QwiicBus, що дозволяє розширити радіус дії шини зв'язку I2C. На платі використовується мікросхема NXP PCA9615, яка перетворює лінії I2C на диференціальні сигнали (SCL перетворюється на два диференціальних сигнали, а SDA — на два диференціальні сигнали). Це означає, що сигнали на шині визначаються різницею напруг між лініями, ігноруючи перешкоди, створені різницею потенціалів землі. Таке рішення робить зв'язок більш стійким до впливу зовнішніх магнітних і електричних полів. Сигнали передаються через кабель Ethernet, який підключається до розпиновки через вбудовані роз'єми RJ-45. Це забезпечує передачу даних через I2C на відстані до 30 м. Повна документація системи QwiicBus із прикладами використання доступна в посібнику на сторінці продукту.

Властивості

• На основі інтегральної схеми PCA9615
• Діапазон напруги живлення I2C: від 2,3 до 5,5 В
• Діапазон диференціальної напруги живлення: від 3 до 5,5 В
• Конфігурація живлення в залежності від потреб програми
• Розширює шину I2C до 30 м
• роз'єм RJ45
• 2 роз'єми Qwiic
