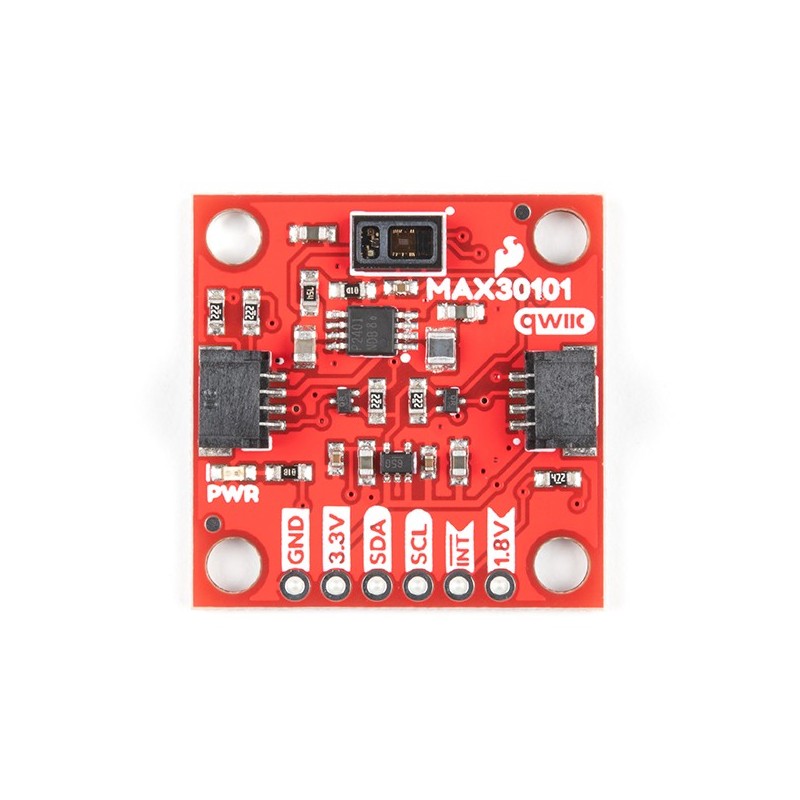

Фотодетектор Breakout - Модуль монітора серцевого ритму з роз'ємом Qwiic

опис

Модуль пульсометра на основі популярного чіпа MAX30101. MAX30101 — це модуль пульсоксиметрії та вимірювання частоти серцевих скорочень, розроблений з урахуванням високих вимог до носимих пристроїв. Схема складається з двох світлодіодів, фотодетектора, оптимізованої оптики та схеми обробки аналогового сигналу. Модуль дозволяє вимірювати ступінь насичення крові киснем і температуру. Плата оснащена роз'ємами, що відповідають стандарту Qwiic.

Властивості

• Датчик MAX30101
  • Інтегроване захисне скло
  • Робота з дуже низьким енергоспоживанням
  • Вбудований фотодетектор і червоний, інфрачервоний і зелений світлодіоди в одному корпусі
    • ШІМ управління окремими світлодіодними каналами
    • 18-розрядний АЦП:
      • Частота дискретизації 10,24 МГц
      • Вихідна швидкість передачі даних від 50 до 3200 sps
      • Черга FIFO (First In, First Out) із 32-елементним буфером даних
  • Вбудований датчик температури з роздільною здатністю 0,0625°C
  • Адреса I2C: 0x57 (7 біт)
• Вбудований регулятор 1,8 В і перетворювач DC/DC
• 4 монтажні отвори для гвинтів M3
• 2 роз'єми Qwiic
• 6-контактний роз'єм
