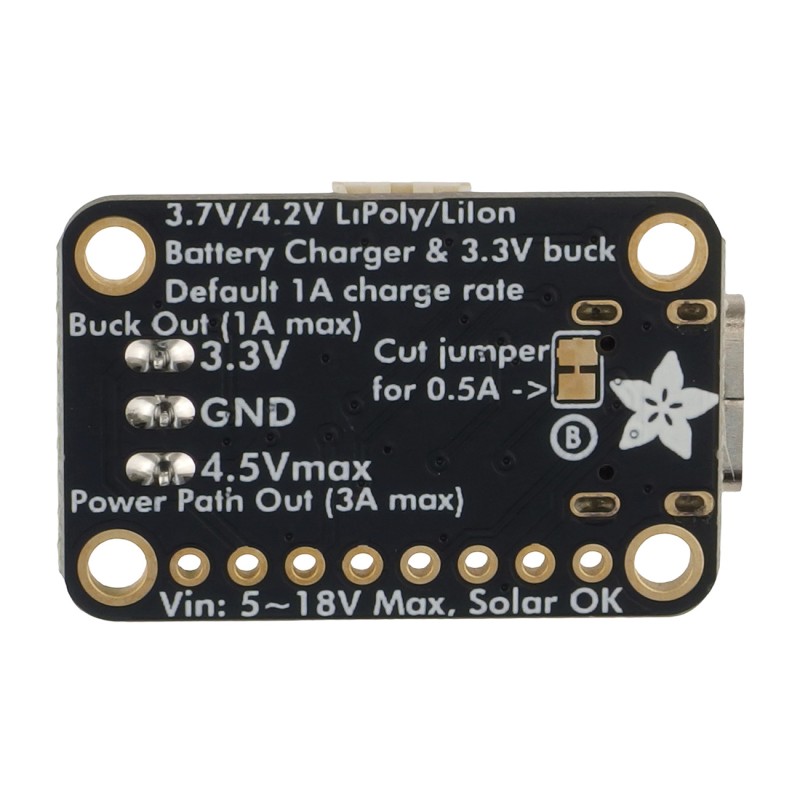

BQ25185 USB/DC/Solar Charger - модуль із зарядним пристроєм Li-Ion/Li-Po та перетворювачем 3,3 В

опис

Зарядний пристрій Adafruit BQ25185 USB/DC/Solarкомплексне рішення для живленнядля ваших проектів електроніки 3,3 В. Це поєднуєБагатофункціональна система зарядки BQ25185з ефективним перетворювачем TPS62569, що забезпечує стабільне та безпечне живлення від батареї, порту USB, джерела живлення постійного струму або сонячної панелі. Це дозволяє легко живити ваші пристрої, незалежно від доступного джерела енергії. Система дозволяєзарядка різних типів акумуляторів(LiIon, LiPoly) із струмом за замовчуванням 1 А (можна зменшити до 500 мА). Понижуючий перетворювач забезпечує стабільну напругу3,3 В потужністю до 1 А, чого достатньо для більшості мікроконтролерів і датчиків. Крім того, доступний вихід Power Path, який може досягати до 4,5 В залежно від джерела.

дякуюпідтримка живлення від сонячних батарей, система оптимізує споживання струму, забезпечуючи близьку до MPPT ефективність без необхідності складних рішень. На компакт-диску ви також знайдетеСвітлодіодні сигнальні діодизарядка, помилка і наявність напруги 3,3В, а також EN pad для відключення понижувального перетворювача. Усе це робить плату ідеальною для мобільних IoT-проектів, що живляться від відновлюваної енергії або класичного USB.

Властивості

• Підтримка акумуляторів: LiIon, LiPoly
• Вхід живлення: USB-C (5 В), DC/Solar 5-18 В
• Стандартний зарядний струм: 1 A (перемикається на 500 mA)
• Вихідна потужність: 3,0 В – 4,5 В / 1 А макс.
• Понижуючий вихід 3,3 В: до 1 А (регульований, захист від зниженої напруги)
• Система оптимізації енергії сонячних панелей (квазі-MPPT)
• Світлодіоди: зарядка (помаранчевий), помилка (червоний), 3,3 В активний (зелений)
• Можливість відключити понижуючий конвертер (EN pad)
• Додаткові панелі контролю напруги
• Розміри: 30,2 х 19 х 10 мм
• Вага: 3,6 г

В комплекті

• Модуль зарядного пристрою USB/DC/Solar BQ25185
• Роз'єм Goldpin
