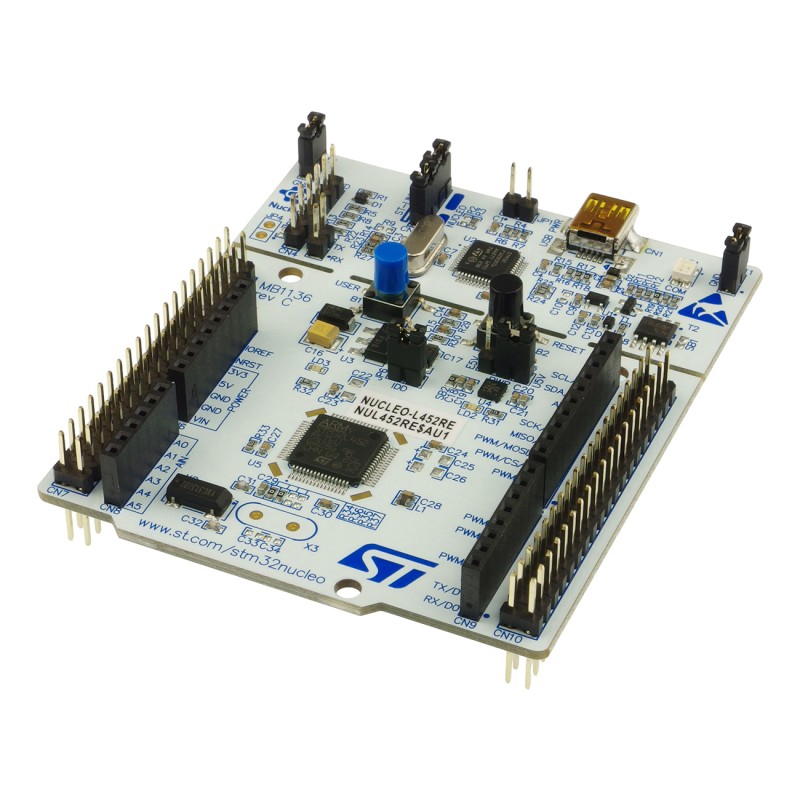

NUCLEO-L452RE - стартовий комплект з мікроконтролером сімейства STM32 (STM32L452RE)

опис

Комплект NUCLEO-L452RE (STM32 Nucleo-64) оснащений мікроконтролером STM32L452RET6 в корпусі LQFP64. Велика кількість виводів дозволяє створювати складні пристрої, використовуючи численні периферійні пристрої, доступні в мікроконтролері STM32L452RET6. Вбудований програматор/дебагер дозволяє швидко та легко програмувати та тестувати систему. Він може працювати як автономний програматор, якщо його відключити за допомогою перемичок. Гнучкий блок живлення дозволяє зручно використовувати плату розробки в тестованому додатку.

Два типи роз'ємів: ST Zio (сумісні з Arduino) і ST morpho (всі контакти GPIO мікроконтролера) забезпечують доступ до кожного з компонентів мікроконтролера і не виключають можливості використання Arduino-сумісних екранів для роботи з STM32 Nucleo-64.

Властивості

• Мікроконтролер STM32L452RET6 в корпусі LQFP64
• Два типи роз'ємів:
  • Роз'єми ST Zio, що підтримують стандарт Arduino Uno V3
  • ST morpho pin роз’єми з повним доступом до контактів GPIO мікроконтролера
• Плата підтримує систему програмування ARM mbed
• Вбудований програматор і налагоджувач ST-LINK/V2-1 з роз'ємом SWD для програмування зовнішніх систем
  • Вбудовані перемички для відключення програматора від мікроконтролера на друкованій платі
  • Режим роботи програматора як віртуальний COM-порт, накопичувач, порт налагодження програми
• Гнучкий блок живлення плати
  • Джерело живлення 5 В від ST-LINK/V2-1 USB VBUS
  • Зовнішнє живлення 3,3 В, 5 В або 7-12 В від роз'ємів ST Zio або ST morpho
• Користувачеві доступний один світлодіод
• Дві кнопки:
  • Користувач
  • СКИДАННЯ
• Додаткове джерело тактового сигналу у вигляді LSE (Low Speed Clock)
  • 32,768 кГц
• Повна сумісність з комплексними бібліотеками HAL, що містять багато прикладів використання периферійних пристроїв мікроконтролерів STMicroelectronics
• Підтримується широкий спектр програмного забезпечення для розробки, наприклад: IAR, Keil, IDEa на основі GCC, ARM mbed
