Qwiic GPS Breakout - GPS модуль з чіпом NEO-M9N (чипова антена)

опис

GPS модуль з 92-канальним GNSS приймачем NEO-M9N. Система може отримувати дані від усіх основних систем позиціонування: GPS, ГЛОНАСС, Galileo та BeiDou. Визначення позиції за допомогою модуля дозволяє досягти точності до 1,5 м. Модуль NEO-M9N виявляє глушіння та спуфінг. Крім того, він оснащений фільтром SAW (Surface Acoustic Wave), який у поєднанні з LNA (Low Noise Amplifier) забезпечує нормальну роботу навіть при сильних перешкодах сигналу.

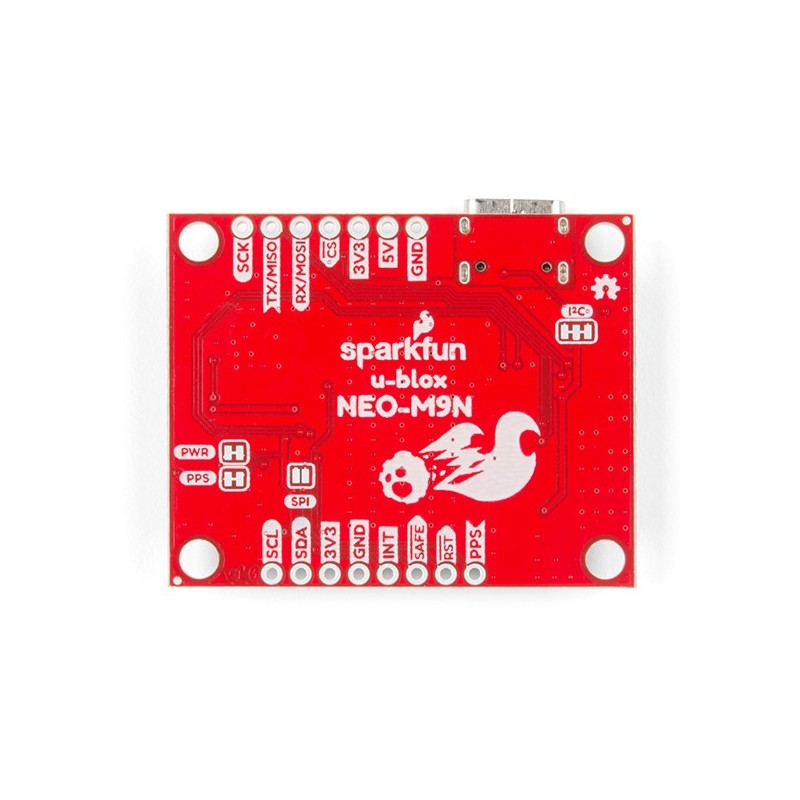

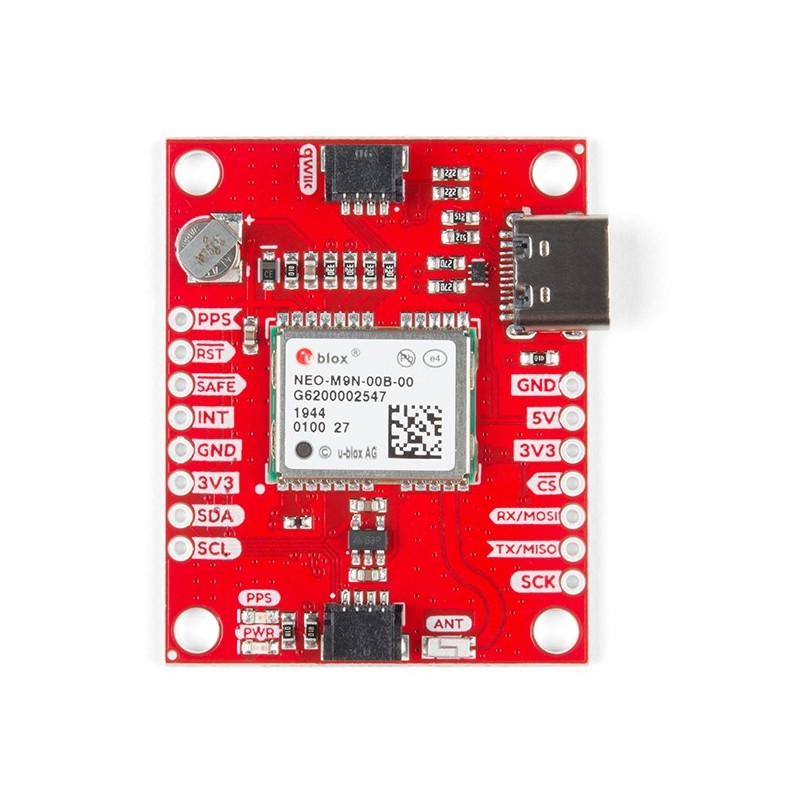

Модуль має роз'єм Qwiic з інтерфейсом I2C. Крім того, для користувачів, які не працюють із системою Qwiic, інтерфейси UART, I2C і SPI виводяться на контакти з кроком 2,54 мм. На платі також є розетка з резервною батареєю, що значно прискорює запуск пристрою після короткочасного збою живлення. Модуль має вбудовану чіп-антену.

Модуль налаштовується через USB-порт і спеціальну програму u-center. Для модуля також доступна бібліотека Arduino з численними прикладами використання.

Властивості

• Вбудована мікросхемна антена
• 92-канальний GNSS приймач
• Точність 1,5м
• Максимальна частота оновлення 25 Гц
• Час запуску: 24 с (холодний старт), 2 с (гарячий старт)
• Максимальна висота: 80000 м
• Макс G: ≤4
• Максимальна швидкість: 500 м/с
• Точність швидкості: 0,05 м/с
• Точність курсу: 0,3 градуса
• Точність часу імпульсу: 30 нс
• Зовнішнє переривання
• Режим низького енергоспоживання
• Підтримує протоколи NMEA, UBX і RTCM через інтерфейси UART або I2C
• Напруга: 3,3 В VCC
• Споживаний струм: 31 мА
