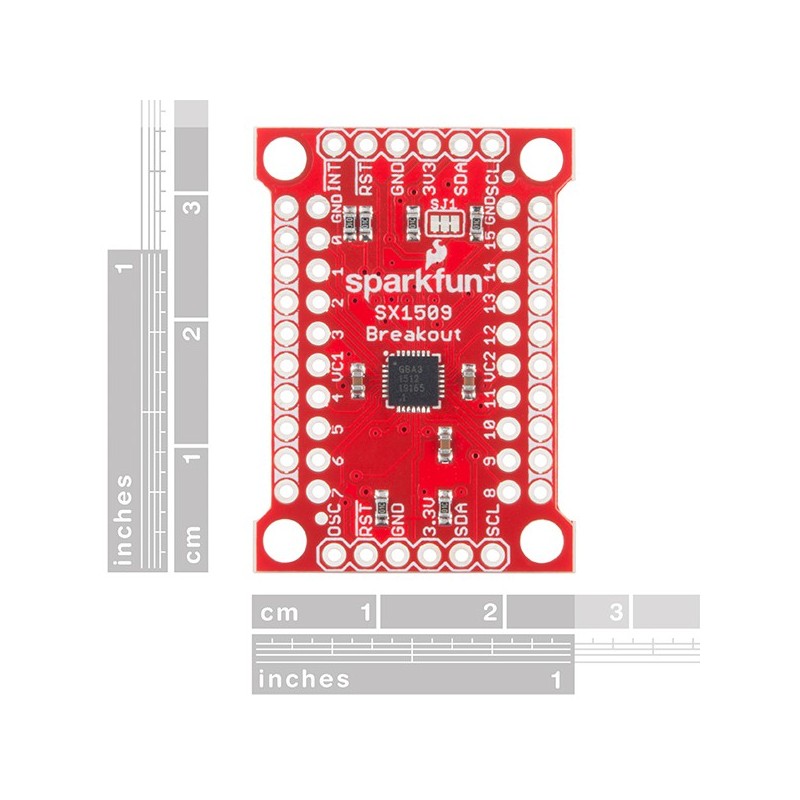

SX1509 Breakout - 16-канальний розширювач портів введення/виведення з інтерфейсом I2C

опис

Модуль SX1509 Breakout — це 16-канальний розширювач портів введення/виведення з інтерфейсом I2C, що дозволяє збільшити кількість контактів — за допомогою 2 ліній він забезпечує інтерфейс для 16 цифрових контактів вводу/виводу. SX1509 може генерувати сигнали ШІМ для керування світлодіодами. Ви також можете встановити, щоб певний пін блимав або блимав на різних частотах. Він також може сканувати матрицю кнопок 8x8.

Роз’єми у верхній і нижній частині плати дозволяють подати живлення та підключити інтерфейс I2C. Перемички на платі дозволяють вибрати одну з 4 доступних адрес пристрою.

SX1509 може діяти як перетворювач логічного рівня (лінії вводу/виводу допускають напругу 5,5 В).

Властивості:

• Може виконувати роль перетворювача логічного рівня
• Лінії введення/виведення 5,5 В толерантні, максимальний вихідний струм: 15 мА
• Вбудований світлодіодний драйвер з регулюванням яскравості
• Вбудована матрична система сканування клавіатури, що підтримує матрицю кнопок до 8x8
• 16 двонаправлених ліній введення/виведення
• Інтерфейс І²C 400 кГц
