ModRL04_uUSB - модуль живлення з чотирма реле 10А та інтерфейсом UART/USB

опис

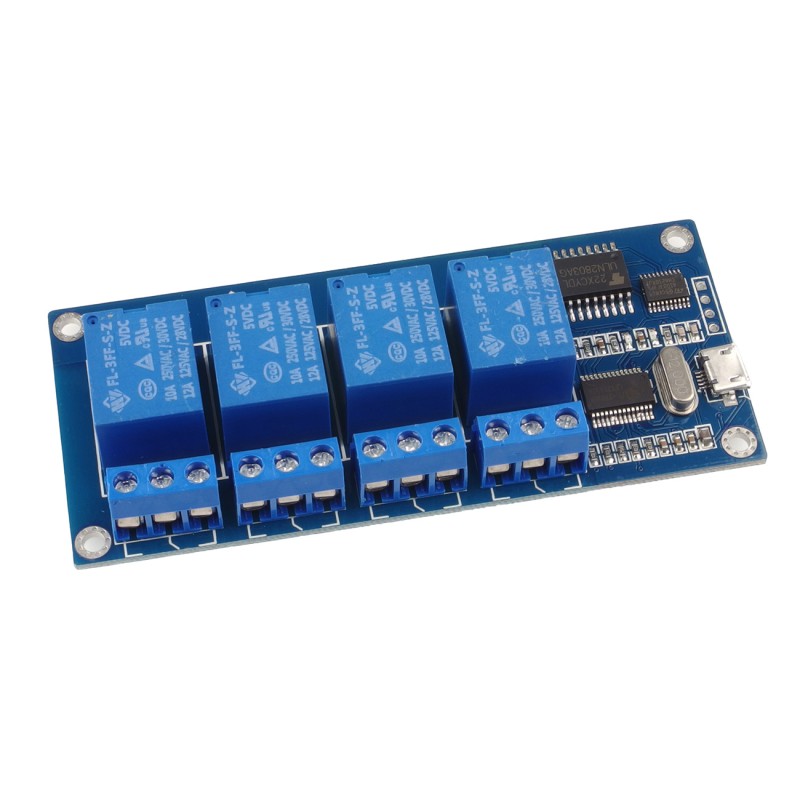

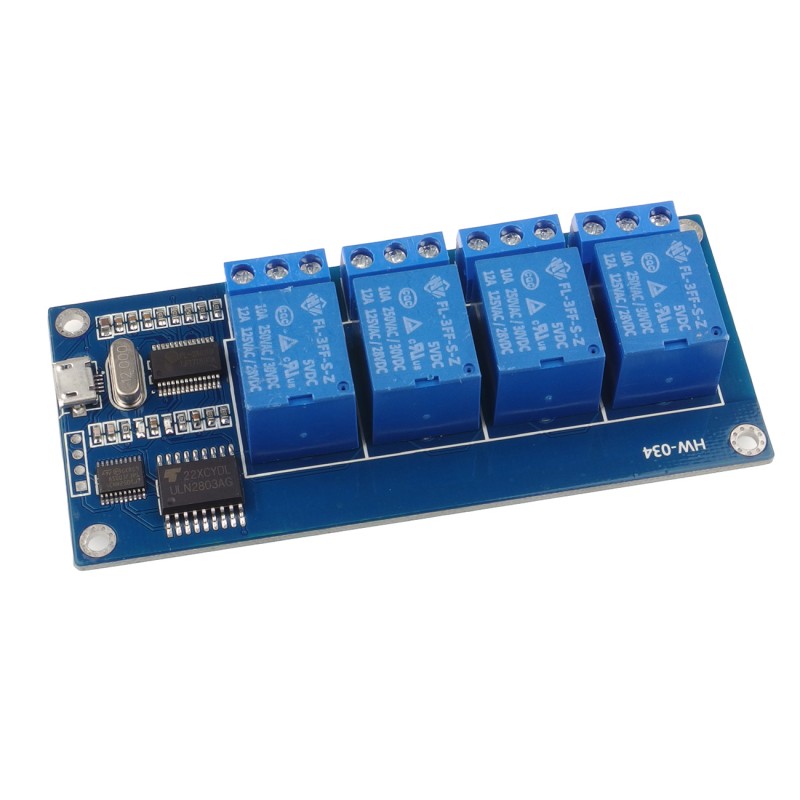

Модуль оснащений чотирма реле 10A/250VAC, що керуються незалежно через послідовну шину (UART) або з ПК (через роз'єм microUSB). Контакти NO/NC реле виведені на гвинтові клеми ARK. Плата рекомендована для використання з Arduino, вона дозволяє керувати чотирма реле, використовуючи лише дві лінії мікроконтролера.

Властивості

• Модуль з чотирма реле 10 A / 250 VAC
• Гвинтові клеми (АРК) для струмових кабелів
• шина UART
  • Завдяки використанню послідовної шини не потрібна велика кількість ліній керування
  • Швидкість передачі: 9600 біт/с
  • Кількість біт даних: 8
  • Кількість стоп-бітів: 1
  • Парність: немає
  • Керування потоком: вимкнено
• Живлення: 5V DC
• Споживаний струм: 400 мА
• Вбудований світлодіод живлення та світлодіод отримання даних
• Можливість живлення через роз'єм microUSB
• Управління з ПК або через USB одноплатного комп'ютера (вбудований конвертер PL2303HX)
• Вивідні контактні площадки для проводів шини UART (5 В)
• Підтримувані операційні системи: Windows XP, Windows Vista, Windows 7, Linux
• Монтажні отвори діаметром 3 мм
• Розміри: 440 мм x 100 мм x 20 мм
• Вага: 58 г

Увага!

Карта не сумісна з операційними системами Microsoft Windows 8, 8.1, 10.

Сервіс

Модуль modRL04_uUSB керується через шину UART. Після ввімкнення живлення релейна плата очікує шістнадцяткове значення 0x50. Якщо модуль отримає такий код, він відповість своїм ідентифікатором (ICSE012A має ідентифікатор 0xAB). Після цієї дії, надсилання числа 0x51 переведе модуль у стан прослуховування шини - кожне наступне отримане значення керуватиме реле. Для значення 0x00 усі реле вмикаються, тоді як для значення 0xFF усі реле вимикаються. Наприклад, значення 0x07 (двійковий код: 0111) увімкне перше реле та вимкне інші.
