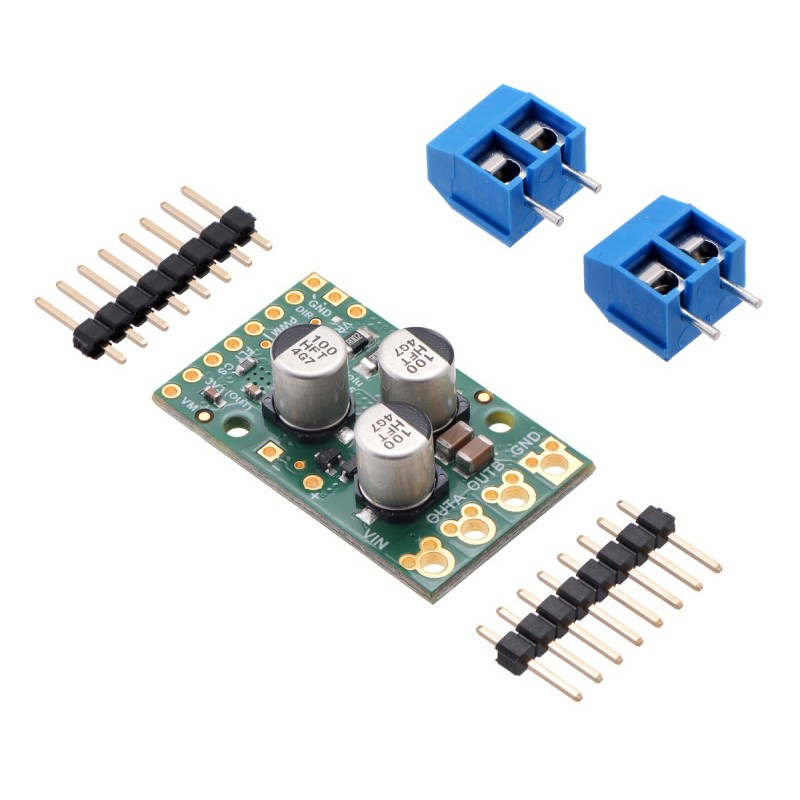

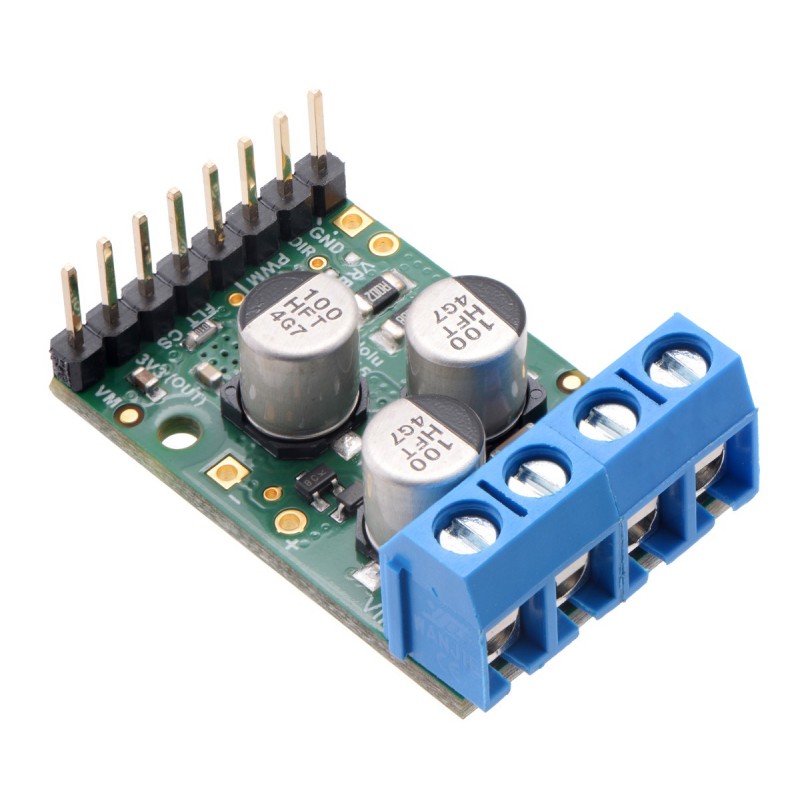

Pololu G2 24v21 - контролер двигуна постійного струму

опис

Pololu G2 24v21 — це H-мостовий контролер двигуна постійного струму на основі транзисторів N-MOSFET. Модуль може живитися від напруги в діапазоні 6,5...40 В. Рекомендована максимальна напруга живлення - 34 В. Максимальний тривалий струм, що живить двигун постійного струму, - 21 А. Контролер не потребує додаткового охолодження. Модуль контролера має схему для вимірювання струму, який споживає двигун, що дозволяє встановити обмеження струму. Управління двигуном здійснюється ШІМ-сигналом з частотою до 100 кГц. Логічна частина контролера працює з напругами: 1,8 В, 3,3 В і 5 В.

Увага!

Живлення контролера напругою вище 40 В призведе до його остаточного пошкодження. Не рекомендується живити контролер від батарей з номінальною напругою вище 28 В. Батареї з вищою напругою можуть миттєво створювати напругу більшого значення, що також може пошкодити контролер.

Властивості

• Напруга живлення: 6,5-40 В (абсолютний максимум)
• Постійний вихідний струм: 21 А
• Логіка контролера працює з напругами: 1,8 В, 3,3 В і 5 В
• Частота сигналу ШІМ до 100 кГц
• Захист від зворотної напруги
• Захист від короткого замикання
• Схема вимірювання струму двигуна
• Розміри: 33 х 20,3 мм
• Вага: 5 г (тільки PCB, без роз'ємів)
