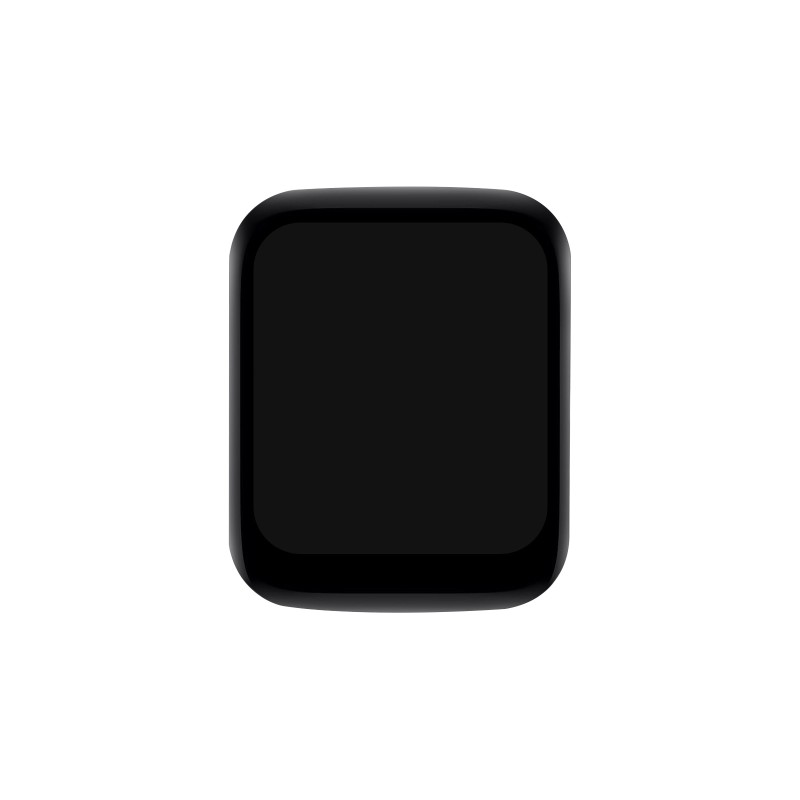

Плата розробки ESP32-S3 з сенсорним екраном 1,69 дюйма, 240×280 - Waveshare 27350

опис

Плата розробки ESP32-S3-Touch-LCD-1.69 інтегрує мікроконтролер ESP32-S3R8 із сенсорним екраном 1,69 дюйма з роздільною здатністю 240×280 пікселів (262 тисячі кольорів), 6-осьовим датчиком (акселерометром та гіроскопом), годинником реального часу та інтегрованою системою керування зарядом літієвої батареї 3,7 В. Розроблена для компактних IoT-застосунків та пристроїв з HMI, вона дозволяє швидко розробляти застосунки на базі Wi-Fi та Bluetooth 5 LE.

Дисплей використовує контролер ST7789V2 та ємнісний сенсорний екран CST816T, що працюють через інтерфейси SPI та I2C відповідно. Вбудований модуль QMI8658 забезпечує виявлення руху та жестів, а PCF85063 забезпечує функції реального часу з можливістю підключення батареї RTC.

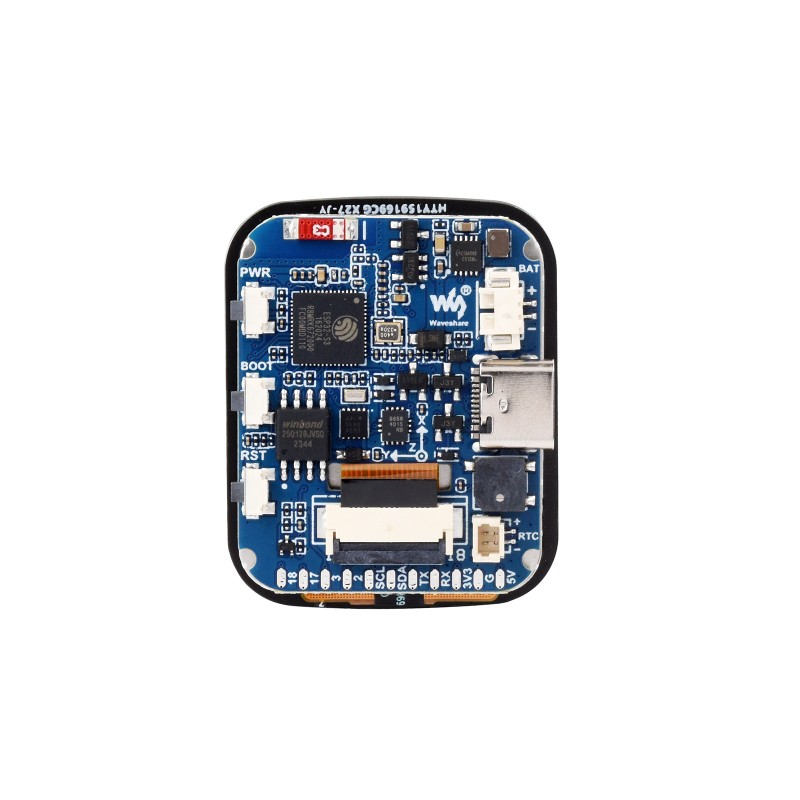

Плата містить роз'єм USB Type-C для програмування, діагностики та живлення, кнопки BOOT та RESET, а також програмовану кнопку ШІМ. Порти GPIO, I2C та UART дозволяють підключати зовнішні периферійні пристрої.

Властивості

• Мікроконтролер ESP32-S3R8 з двоядерним процесором Xtensa® LX7 (до 240 МГц)
• Підключення: Wi-Fi 2,4 ГГц (802.11 b/g/n), Bluetooth 5 LE, вбудована антена
• Пам'ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш-пам'яті (W25Q128JVSIQ)
• 1,69-дюймовий РК-дисплей з роздільною здатністю 240×280 пікселів та 262 тисячами кольорів
• Контролер дисплея ST7789V2 (SPI), сенсорний чіп CST816T (I2C)
• Датчик QMI8658: 3-осьовий акселерометр та 3-осьовий гіроскоп
• Годинник реального часу: PCF85063 з гніздом для батареї RTC (акумуляторна)
• Роз'єм MX1.25 для літій-іонного акумулятора 3.7V із системою заряджання ETA6098
• Кнопки скидання, завантаження та програмовані ШІМ-кнопки
• Резервування: 4 інтерфейси GPIO, I2C та UART
• Підтримує гнучкий тактовий режим, незалежне джерело живлення модуля та роботу з низьким енергоспоживанням
• Розміри: 41,13 x 33,13 мм
