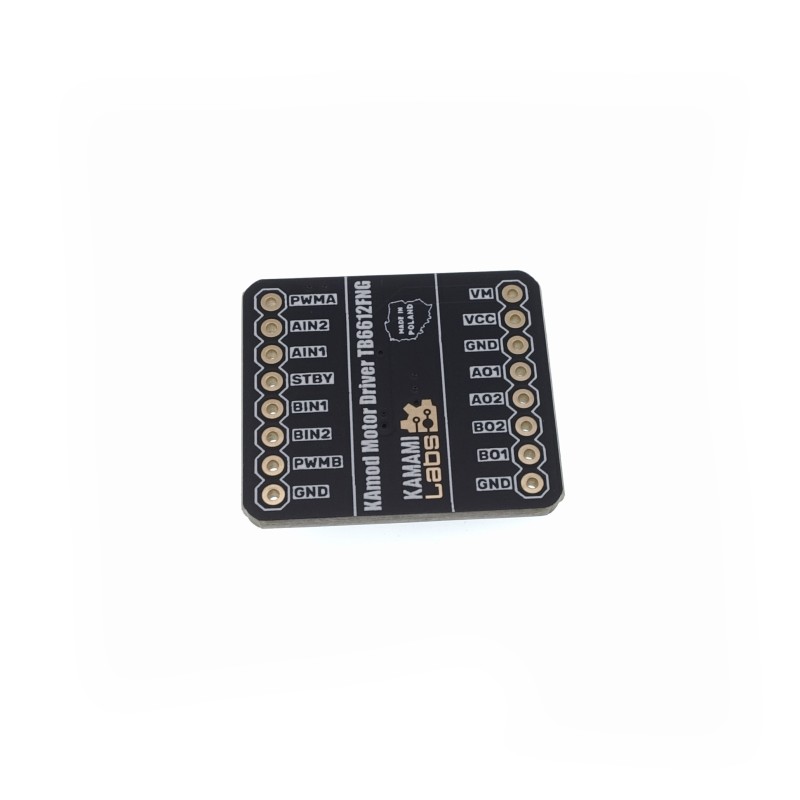

Драйвер двигуна KAmod TB6612FNG - подвійний драйвер двигуна постійного струму

опис

Модуль драйвера двигуна KAmod TB6612FNG, заснований на мікросхемі Toshiba TB6612FNG, дозволяє незалежно керувати двома двигунами постійного струму або одним кроковим двигуном у діапазоні напруги живлення від 4,5 до 13,5 В. Логічні схеми потребують напруги живлення 2,7–5,5 В. Кожен канал MOSFET-транзисторів H-подібного мосту може видавати до 1,2 А безперервного струму та до 3,2 А імпульсного струму. Канали можна комбінувати для досягнення більших вихідних струмів до 2 А.

Контролер підтримує ШІМ-модуляцію до 100 кГц та пропонує режим очікування, тепловий захист (TSD) та захист від низької напруги (UVLO). Модуль оснащений світлодіодами для індикації наявності напруги та вбудованими фільтруючими конденсаторами для забезпечення стабільної роботи системи. Роз'єми з кроком 2,54 мм та відстанню між провідниками 20,32 мм забезпечують зручне підключення до макетних плат та систем макетування.

Властивості

• Напруга двигуна (VM): 4,5 - 13,5 В
• Логічна напруга (VCC): 2,7 - 5,5 В
• Постійний вихідний струм: 1,2 А на канал
• Миттєвий вихідний струм: 3,2 А на канал
• Максимальна частота ШІМ: 100 кГц
• Режим очікування
• Вбудована схема теплового захисту (TSD)
• Захист від зниженої напруги (UVLO)
• Вбудовані фільтруючі конденсатори на лініях живлення двигуна (VM) та логіки (VCC)
• Світлодіоди, що сигналізують про наявність напруги на лініях VM та VCC
• Відстань між роз'ємами: 20,32 мм (0,8 дюйма)
• Крок роз'єму: 2,54 мм (0,1 дюйма)
• Розміри друкованої плати: 22,86 x 25,4 мм

В комплекті

• Зібраний і запущений модуль
• 2 × прямий 8-контактний роз'єм із золотими контактами, крок 2,54 мм
