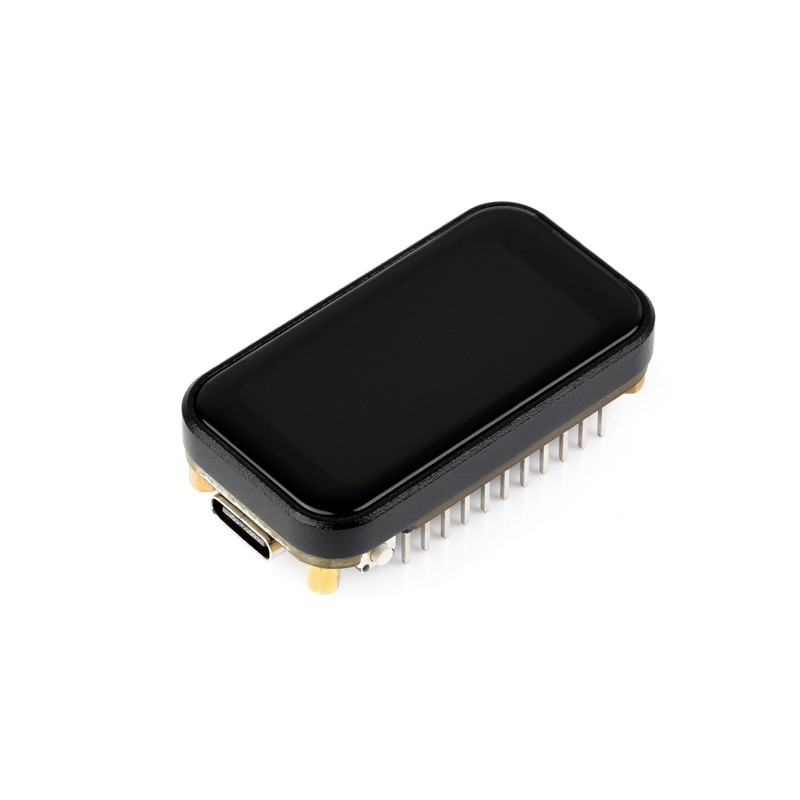

Плата розробки ESP32-C6 з 1,47-дюймовим сенсорним IPS-екраном, Wi-Fi6, BLE5 та паяними роз'ємами...

опис

ESP32-C6-Touch-LCD-1.47-M — це версія плати розробки ESP32-C6 з попередньо розпаяними pinheaders, що спрощує швидке прототипування та інтеграцію з іншими модулями. Модуль базується на мікросхемі ESP32-C6FH8, оснащений 32-бітним процесором RISC-V з тактовою частотою до 160 МГц та додатковим низькоенергетичним ядром 20 МГц. Він підтримує підключення Wi-Fi 6 (802.11 ax/b/g/n) та Bluetooth 5 LE/Mesh, забезпечуючи сучасне бездротове з'єднання.

Плата оснащена 1,47-дюймовим IPS-екраном з роздільною здатністю 172×320 пікселів та 262 000 кольорів з підтримкою ємнісного сенсорного керування. Обладнання включає 8 МБ флеш-пам'яті, слот для карт пам'яті TF, порт USB-C, кнопки BOOT та RESET, а також 6-осьовий датчик QMI8658 (акселерометр та гіроскоп). Завдяки підтримці графічних бібліотек, таких як LVGL, плата підходить для створення інтерфейсів HMI та пристроїв Інтернету речей.

Властивості

• Мікроконтролер ESP32-C6FH8, 32-бітний RISC-V, до 160 МГц + 20 МГц низькоенергетичне ядро
• Пам'ять: 320 КБ ПЗП, 512 КБ СХП, 16 КБ ЛПХП, 8 МБ флеш-пам'яті
• 1,47-дюймовий IPS-дисплей, роздільна здатність 172×320, 262 тисячі кольорів
• Драйвер дисплея JD9853, сенсорний AXS5106L
• Інтерфейс дисплея SPI (4-провідний), сенсорний I2C
• Підключення: Wi-Fi 6 (2,4 ГГц, 802.11 ax/b/g/n), Bluetooth 5 LE, BLE Mesh
• Датчик QMI8658 (3-осьовий акселерометр + 3-осьовий гіроскоп)
• Слот для TF-карти для зберігання файлів та зображень
• Порт USB-C для живлення, програмування та зв'язку
• Кнопки скидання та завантаження
• Стабілізатор ME6217C33M5G (LDO, до 800 мА)
• Підтримка енергозберігаючих режимів роботи
• Заводські припаяні штифтові роз'єми (чорні) для GPIO та розширень
• Розміри: 44,50 × 24,55 × 10,60 мм
