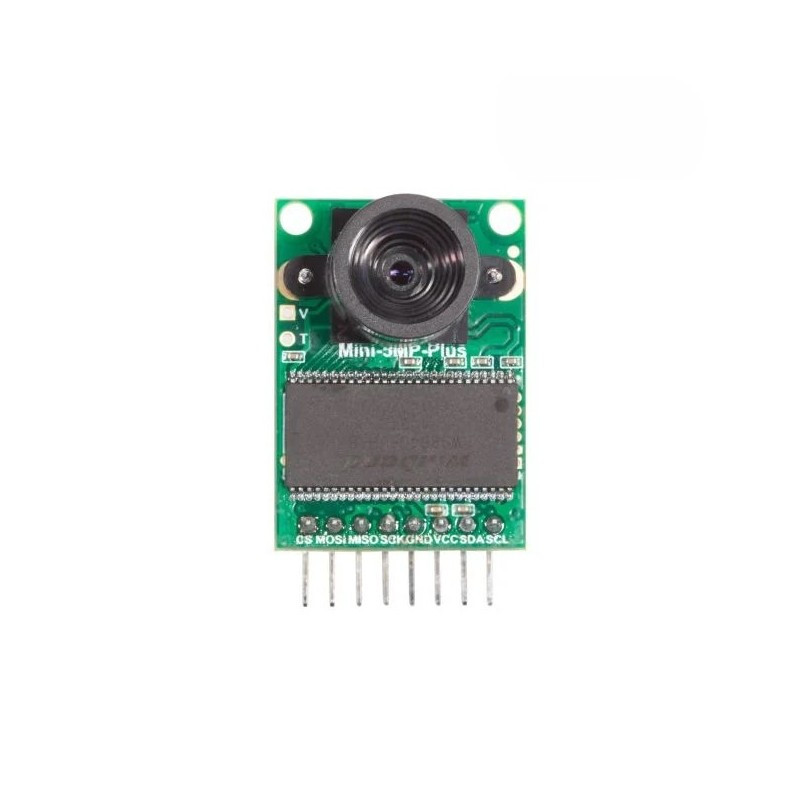

Модуль камери ArduCam Mini 5 МП OV5642 для Arduino та Raspberry Pi, 2592x1944, 60 FPS, SPI, I2C, 35x24 мм, 20 г

опис

Модуль ArduCam-Mini-2MP створений на основі популярної матриці OV5642. Він дозволяє записувати окремі зображення та відеозображення за допомогою мікроконтролерів AVR (плати ARDUINO), STM32, Raspberry Pi 3 модель B+, Raspberry Pi 3 модель B, Raspberry Pi 2 модель B або одноплатних комп’ютерів BeagleBone Black, оснащених інтерфейсом SPI. Використовуваний сенсор має матрицю з роздільною здатністю 2592 x 1944 px (5 MPx). У камері використовується об'єктив 1/4". Кут огляду камери становить 25°, чутливість - 0,6 В/(люкс*с). Модуль камери легко живиться від напруги 3,3 В і 5 В. Розмір буфера - 512 КБ.

Режими роботи

• Режим одиночної зйомки- режим пристрою за замовчуванням, після видачі команди через SPI камера захоплює кадр і додає його в буфер, встановлюючи прапорець в реєстрі. Установлений прапор інформує, що вимірювання завершено і дані готові до читання.
• Режим багаторазового захоплення- режим роботи модуля, при якому захоплюється більша кількість кадрів, визначених користувачем. Він не може перевищувати розмір буфера.
• Стиснення JPEG- у цьому режимі виводяться стиснуті дані JPG з вищою роздільною здатністю, ніж RGB.
• Операція нормального зчитування та пакетного зчитування- цей режим дозволяє безперервно передавати кадри через інтерфейс SPI. Ініціалізація виконується однією інструкцією.
• Операція перемотування читання- цей режим дозволяє кілька разів читати дані, що містяться в буфері
• Режим низького енергоспоживання- в цьому режимі датчик і перетворювачі вимикаються для зниження енергоспоживання
• Керування датчиком зображення- цей режим дозволяє змінювати налаштування датчика камери, зокрема: баланс, яскравість, контраст і насиченість.

похідні

• 1 - CS - Chip Select, вибір пристрою на шині SPI, активується низьким станом.
• 2 - MOSI - лінія вихідних даних шини SPI.
• 3 - MISO - лінія вхідних даних шини SPI.
• 4 - SCLK - тактова лінія шини SPI.
• 5 - GND - заземлення системи.
• 6 - 5 В - Напруга живлення системи (3,3 В - 5 В)
• 7 - SDA - лінія вхідних даних шини I2C
• 8 - SCL - лінія тактового сигналу шини I2C.

Властивості

• Матриця OV5642
• Роздільна здатність: 2592 x 1944 пікселів (5 MPx)
• Розмір буфера: 512 КБ
• Розмір лінзи: 1/4 дюйма
• Кріплення об'єктива: M12
• Чутливість: 0,6 В/(люкс*с)
• Кут огляду: 25 °
• Інтерфейс модуля камери SPI
• Можливість налаштування датчика через шину I2C
• кадрів в секунду:
• 60 FPS для формату CIF
• 30 FPS для формату SVGA
• 15 FPS для формату SXGA / UXGA
• Вихідні формати:
• YUV422/420 / YCbCr422
• RGB565/555
• Дані 8/10 біт RAW RGB
• Крок шпильки 2,54 мм
• Розмір модуля: 35 х 24 мм
• Вага: 20 г
