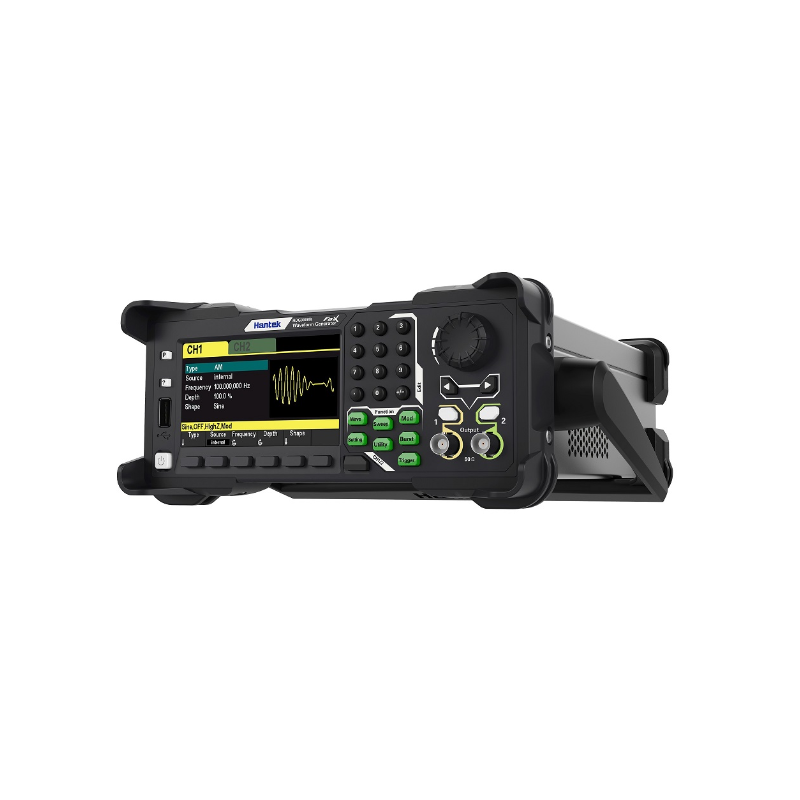

Генератор сигналів Hantek HDG3102B із 2 каналами, 100 МГц, 300 Мвиб/с, 160 форм сигналів, USB, TFT 4,3"

опис

Hantek HDG3102B - передовий генератор сигналів. Він має два незалежних канали сигналу, які можуть працювати одночасно. Він забезпечує частоту дискретизації 300 Мвиб/с і дозволяє генерувати сигнали з різними частотами в діапазоні до 100 МГц. Він може генерувати кілька стандартних форм сигналу, таких як синусоїда, квадрат, трикутник, імпульс, шум і гармоніки, що робить його універсальним інструментом для тестування та дослідження. На додаток до стандартних форм сигналів, він також надає 160 типів довільних форм сигналів, що дозволяє генерувати різноманітні власні форми сигналів відповідно до ваших конкретних потреб і застосувань. Він підтримує різні типи модуляції, включаючи AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK і PWM, і може вимірювати різні параметри сигналу, такі як частота, період, ширина позитивного/негативного імпульсу та робочий цикл. Це дозволяє користувачеві точно аналізувати та контролювати генеровані сигнали.

HDG3102B оснащений інтерфейсом USB, який забезпечує легкий зв'язок із зовнішніми пристроями або програмним забезпеченням. Має 4,3-дюймовий кольоровий TFT LCD екран, який забезпечує зручне і чітке відображення параметрів і налаштувань сигналу. Ідеально підходить для використання в таких сферах, як тестування, дослідження, освіта та інші електронні програми.

Властивості

• Кількість каналів: 2
• Частота дискретизації: 300 Мвиб/с
• Роздільна здатність по вертикалі: 16 біт
• Максимальна частота: 100 МГц
• Стандартні сигнали: синусоїда, квадрат, трикутник, імпульс, шум, гармоніка
• Довільна форма сигналу: 160 видів довільних форм сигналу, включаючи експоненціальний наростання, експоненціальний спад, сигнал ЕКГ, сигнал Гаусса, напіввектор, Лоренца, двотональний μl частоти, напруга постійного струму тощо.
• Діапазон частот:
  • Синусоїда: від 1 мкГц до 100 МГц
  • Меандровий сигнал: від 1 мкГц до 15 МГц
  • Імпульс: від 1 мкГц до 15 МГц
  • Трикутний сигнал: від 1 мкГц до 2 МГц
  • Гармоніки: від 1 мкГц до 50 МГц
  • Шум: 100 МГц
  • Довільна хвиля: від 1 мкГц до 20 МГц
• Довжина хвилі: 2M
• Точність частоти: 1 ppm
• Роздільна здатність по частоті: 0,1 мкГц
• Тип модуляції: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
• Параметри вимірювання: частота, період, ширина позитивного/негативного імпульсу, шпаруватість
• Вихідний опір 50 Ом
• Тригерний вхід
  • Рівень: TTL
  • Нахил: вгору або вниз
  • Ширина імпульсу: >100 нс
• Тригерний вихід
  • Рівень: TTL
  • Ширина імпульсу: >60 нс
• Максимальна частота: 1 МГц
• Інтерфейс: USB-хост, USB-пристрій
• Дисплей: 4,3-дюймовий TFT LCD кольоровий екран
• Напруга джерела живлення: 100-120 В змінного струму (±10%), від 45 Гц до 440 Гц, CATⅡ, 120-240 В змінного струму (±10%), від 45 Гц до 66 Гц, CATⅡ
• Потужність: <30 Вт
• Запобіжник: Т, 0,5 А, 250 В, 5 х 20 мм
• Діапазон температур: від 10 ℃ до 40 ℃
• Розміри: 308 x 232 x 110 мм
• Вага: 3,09 кг

В комплекті

• Генератор Hantek HDG3102B
• кабель USB
• 2 кабелю BNC-крокодил
• Кабель BNC-BNC
• Шнур живлення
