Двоканальний цифровий осцилограф TMC 200 МГц, 1 Гвиб/с, 7" TFT LCD, 38 параметрів, USB, аналіз БПФ, 312x132, 6x151 мм

опис

2-канальний цифровий осцилограф є важливим інструментом для фахівців у різних галузях промисловості, яким потрібен точний аналіз сигналу. Головною перевагою цієї моделі є вдосконалений 7-дюймовий TFT LCD-дисплей, який гарантує чітке та читабельне зображення, що підтримується роздільною здатністю 800 x 480 пікселів. Крім того, користувач має можливість регулювати яскравість підсвічування, забезпечуючи оптимальні умови роботи навіть у складних умовах освітлення.

Сучасні осцилографи повинні відповідати зростаючим технологічним вимогам. Таким чином, дана модель пропонує два канали вимірювання, які працюють на основі діапазону 200 МГц. Частота дискретизації 1 Гвиб./с і буфер пам'яті 14 Мп гарантують точні й точні вимірювання навіть для складних сигналів. Додаткові функції, такі як можливість вимірювання 38 різних параметрів напруги та часу, забезпечують повне уявлення про характеристики сигналу. Декодування популярних послідовних шин, таких як RS232/UART, I2C, SPI, CAN, LIN, робить його незамінним інструментом у таких галузях, як телекомунікації чи вбудовані системи. Однак на цьому переваги даного осцилографа не закінчуються. Розширені функції, такі як аналіз ШПФ і можливість збереження сигналів, дають користувачеві глибше розуміння та повний контроль над аналізованим сигналом. Зв'язок з ПК надзвичайно простий завдяки вбудованому USB-інтерфейсу, який забезпечує швидку передачу даних і дистанційне керування за допомогою стандартних команд SCPI.

2-канальний цифровий осцилограф — це не тільки вдосконалений інструмент вимірювання, але й інвестиція в точність, надійність і розширені можливості аналізу сигналів. Він ідеально підходить для широкого спектру застосувань, від досліджень до освіти, надаючи безцінну підтримку професіоналам у багатьох галузях.

Властивості

• Кількість каналів: 2
• Діапазон частот: 200 МГц
• Частота дискретизації: 1 Гвиб./с
• Захоплення хвилі: 100000 wfm/s (звичайний режим), 400000 wfm/s (послідовний режим)
• Максимальна довжина запису: 7 Mpts/CH (без режиму чергування), 14 Mpts/CH (режим чергування)
• 7" TFT LCD дисплей з роздільною здатністю 800x480 пікселів
• Розумний запуск: фронт, ширина імпульсу, вікно, інтервал, тайм-аут (Dropout)
• Запуск і декодування послідовної шини: IIC, SPI, UART, RS232, CAN і LIN
• Запуск відео та підтримка HDTV
• Низький фоновий шум
• Вертикальна шкала: від 500 мкВ/под. до 10 В/под
• Сегментований режим збору даних (послідовність), поділ максимальної довжини запису на кілька сегментів (до 80 000) відповідно до встановлених користувачем умов запуску з дуже малим сегментом мертвого часу
• Функція запису історичного сигналу (History), максимальна довжина записаного сигналу становить 80 000 кадрів
• Функція автоматичного вимірювання 38 параметрів, підтримує статистику, математичні вимірювання, історичні вимірювання та контрольні вимірювання
• ШПФ аналіз
• Попередньо встановлену клавішу можна налаштувати відповідно до налаштувань користувача або заводських налаштувань за замовчуванням
• Режим безпечного стирання
• Швидке обладнання Pass/Fail

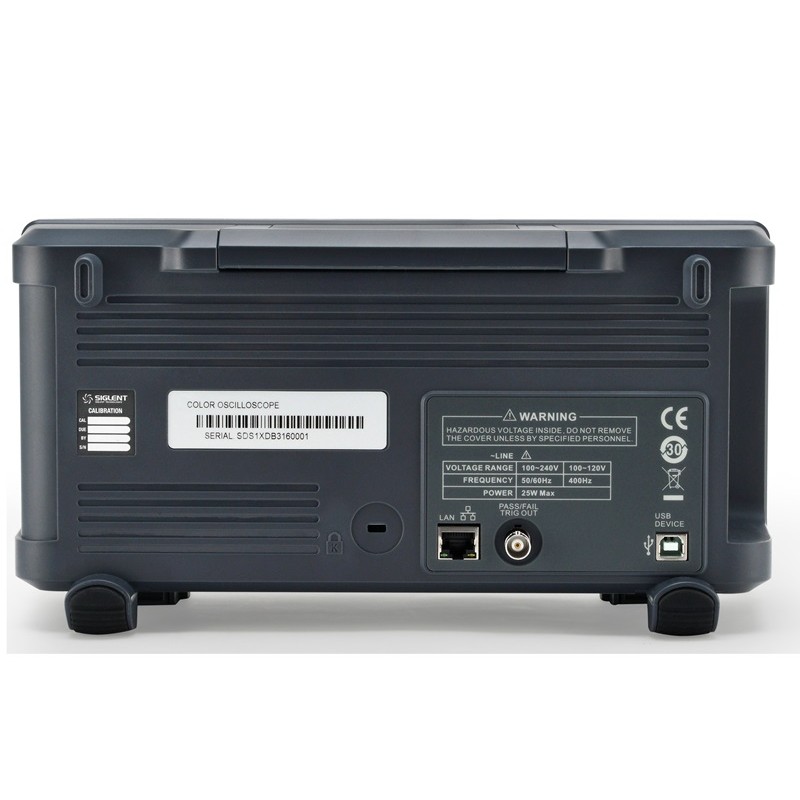

• Інтерфейси: USB-хост, USB-пристрій (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out
• Підтримка команд дистанційного керування SCPI
• Керування браузером і вбудований моніторинг сайту
• Розміри: 312 x 132,6 x 151 мм
• Вага: 2,5 кг

В комплекті

• Осцилограф
• Вимірювальні кабелі
• кабель USB
• Шнур живлення
