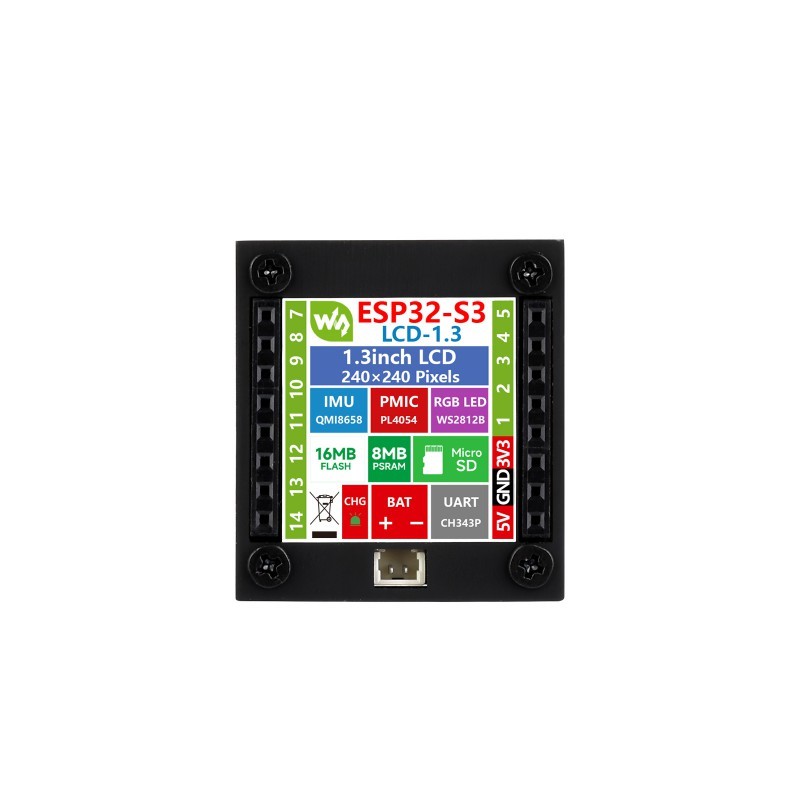

Модуль ESP32-S3R8 з IPS-дисплеєм 1,3" 240x240, Wi-Fi 2,4 ГГц, Bluetooth 5 LE, 16 МБ флеш-пам'яті, датчик QMI8658, GPIO 13PIN

опис

Цей модуль базується на мікроконтролері ESP32-S3R8 з двоядерним процесором Xtensa LX7 з тактовою частотою до 240 МГц. Він оснащений 1,3-дюймовим кольоровим IPS-дисплеєм з роздільною здатністю 240x240 пікселів, що живиться від контролера ST7789V2 через інтерфейс SPI. Пристрій інтегрує 8 МБ PSRAM, 16 МБ флеш-пам'яті та модулі зв'язку Wi-Fi та Bluetooth 5 LE з частотою 2,4 ГГц.

Вбудовані функції включають датчик IMU QMI8658 (3-осьовий акселерометр та 3-осьовий гіроскоп), слот для карт пам'яті TF, систему керування зарядом літієвої батареї 3,7 В та 13-контактний роз'єм GPIO 2,54 мм. Компактний дизайн, розміщений у легкому пластиковому корпусі, забезпечує зручну інтеграцію з кінцевими пристроями.

Підтримує апаратне обертання зображення на 90°, що дозволяє гнучко використовувати дисплей у різних орієнтаціях.

Властивості

• ESP32-S3R8 з 32-бітним двоядерним процесором Xtensa LX7 до 240 МГц
• Підтримка Wi-Fi 2,4 ГГц (802.11 b/g/n) та Bluetooth 5 LE
• 16 МБ флеш-пам'яті, 8 МБ PSRAM, 512 КБ SRAM, 384 КБ ROM
• 1,3-дюймовий IPS-дисплей, 240×240 пікселів, 262 тисячі кольорів
• Драйвер ST7789V2, інтерфейс SPI, підтримка апаратного обертання на 90°
• Датчик IMU QMI8658 (3-осьовий акселерометр і гіроскоп)
• Слот для TF-карти, індикатор заряджання, роз'єм для акумулятора MX1.25
• Система управління зарядом PL4054, стабілізатор ME6217C33M5G
• 13-контактний роз'єм GPIO (2,54 мм) для підключення периферійних пристроїв
• Пластиковий корпус
