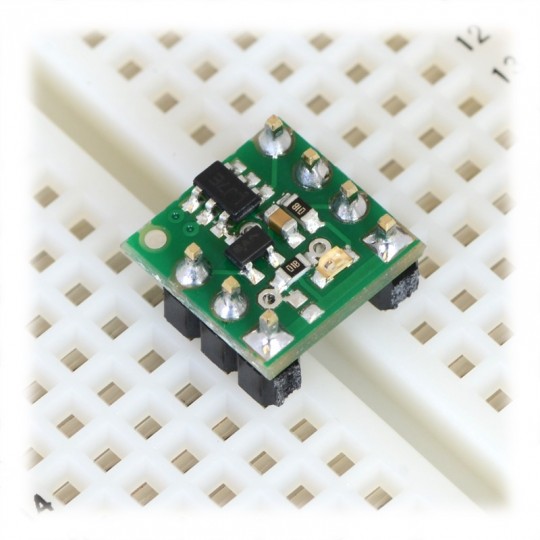

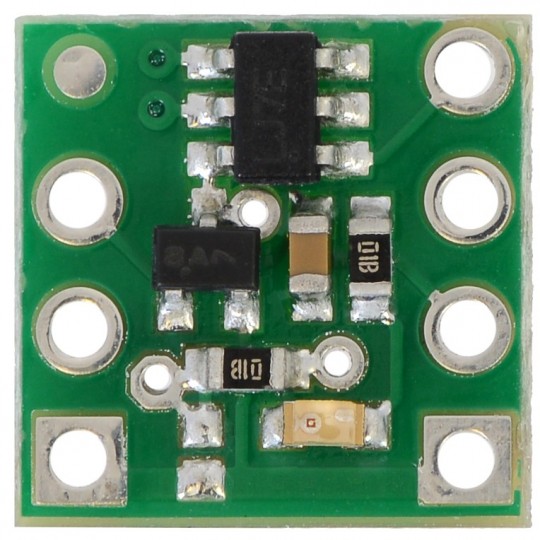

Перемикач RC з цифровим виходом - Pololu 2801

Технічні характеристики пульта дистанційного керування Pololu 2801

• Напруга живлення: від 2,5 В до 5,5 В
• Вихідний струм: до 25 мА
• Розміри: 10 x 10 мм
• Вага: 0,3 г (без конекторів)
• У комплекті:

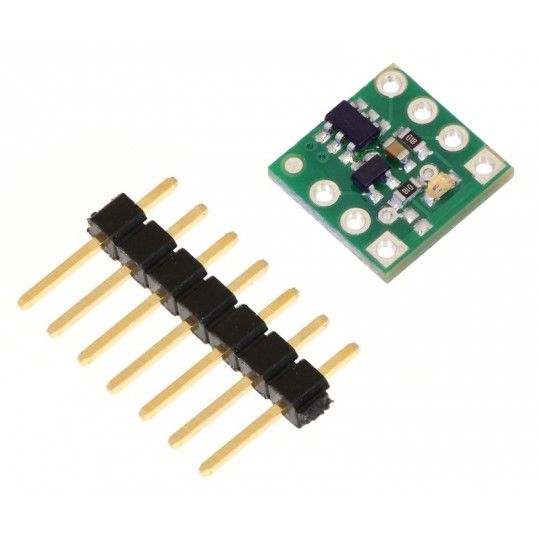

• Модуль і роз'єм для самостійної пайки

Опис продукту: Перемикач з цифровим виходом - Pololu 2801

МодульПеретворює радіосигналивід комерційно доступних радіоаматорських передавачівв цифрові сигнали нуль-одингм. Плата працює з напругою від 2,5 до 5,5 В, ефективність вихідного струму - 25 мА. Комплект містить: один модуль з позолоченими контактними з'єднаннями для самостійної пайки.

Принцип роботи

Системавимірює ширину імпульсів від RC-приймачапідключений до контакту RC IN, і порівнює його з порогом, встановленим користувачем (1700 мкс за замовчуванням). Якщо поріг перевищено, перемикач активується. Модуль також маєфункція безпечного запускущо запобігає ненавмисному ввімкненню.

Схема розташування контактів в RC-перемикачі - Pololu 2801.

Дроти в пульті дистанційного керування
