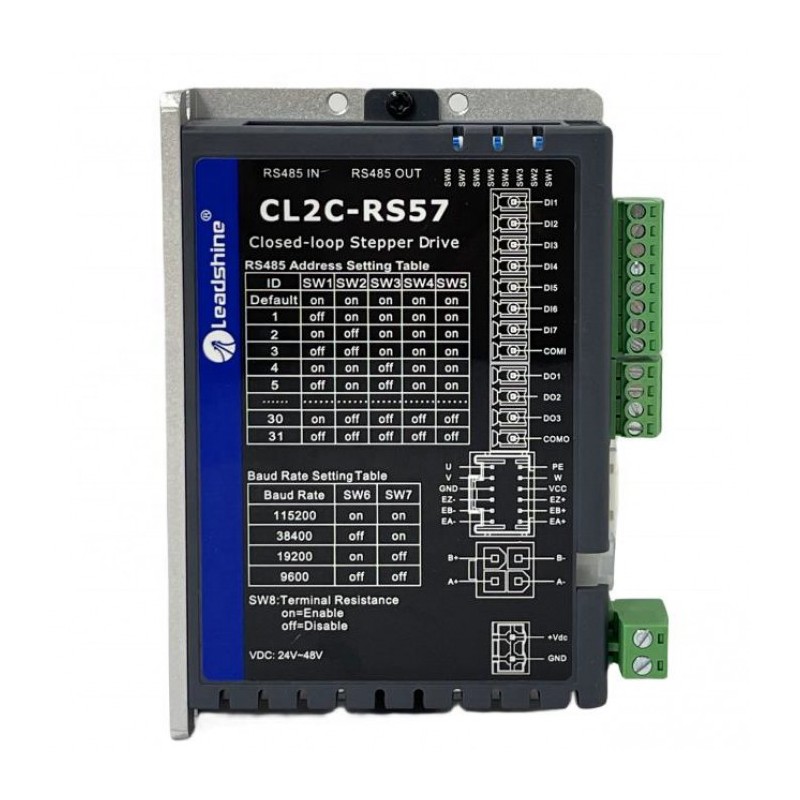

Драйвер крокового двигуна Nema 23 CL2C-RS57 для промислової автоматизації, 7А, 20-50, RS485, Modbus RTU, 16-позиційний стіл, IP20

опис

CL2C-RS57– це вдосконалений драйвер крокового двигуна Nema 23 із замкнутим циклом, що входить до серії CLRS, розроблений для промислових застосувань, що вимагають високої точності, надійності та мережевого зв'язку. Завдяки підтримціПротокол Modbus RTUта комунікаціяRS485, можна одночасно підключити до 31 осі в одній мережі.

Контролер усуває типові проблеми систем з відкритим контуром, такі яквтрата кроків, і в режиміРежим зв'язку з громадськістюз вбудованим 16-позиційним столом забезпечує точне керування без потреби в додатковому контролері. Він також підтримує функції навчання та такі режими роботи:позиціонування (Profile Position), швидкість (Velocity) та повернення до вихідного положення (Homing), що робить його універсальним рішенням для промислової автоматизації, робототехніки та ЧПК.

Конструкція пристрою дозволяє природне або примусове охолодження, а діапазон вхідної напруги...від +20 до +50 В постійного струму, що дозволяє роботу з типовими джерелами живлення 24 В або 36 В. Максимальний вихідний струм становить7А, що забезпечує високу потужність керування навіть для вимогливих застосувань. Пристрій розроблений для тривалої безвідмовної роботи в суворих промислових умовах.

Властивості

• Зв'язок: RS485, до 31 осі в мережі, протокол Modbus RTU
• Режими роботи: положення профілю, швидкість профілю, повернення до початкового положення, режим постійного струму (16 положень), навчання
• Вихідний струм (піковий): від 0 до 7 А
• Вхідна напруга: від 20 до 50 В постійного струму (зазвичай 24 В або 36 В постійного струму)
• Струм логічного сигналу: від 5 до 15 мА (зазвичай 10 мА)
• Вхідна напруга сигналу: від 12 до 24 В постійного струму (типово 24 В постійного струму)
• Частота вхідного сигналу: до 10 кГц
• Захист від перенапруги: до 90 В постійного струму
• Струм логічного вихідного сигналу: до 100 мА
• Напруга підтягування вихідного сигналу: до 30 В постійного струму
• Швидкість передачі даних: до 115200 біт/с (зазвичай 9600 біт/с)
• Опір ізоляції: мінімум 50 МОм
• Охолодження: природне або примусове
• Робоча температура: від 0 ℃ до 50 ℃
• Вологість: від 40 до 90% відносної вологості (без конденсації, захищено від морозу)
• Вібрація: від 10 до 55 Гц / 0,15 мм
• Рівень захисту: IP20
• Температура зберігання: від -20℃ до +65℃
• Вага: 570 г
