Модуль камери зі штучним інтелектом ESP32-S3 - OV3660 2MPx - WiFi/Bluetooth - DFRobot DFR1154

Опис продукту: Модуль камери AI ESP32-S3 - OV3660 2 Мп - WiFi / Bluetooth - DFRobot DFR1154

Модуль камери DFRobot забезпечує розширені можливостіОбробка відео, розпізнавання зображень на периферійних пристроях та голосова взаємодія. Він базується наESP32-S3який пропонує високу обчислювальну потужність для штучного інтелекту та дозволяє виконувати такі завдання, як розпізнавання об'єктів та класифікація зображень. Крім того, модульвбудований мікрофон і динамікщо дозволяють голосову взаємодію з пристроєм. Завдяки вбудованомуІнфрачервона камераЗавдяки ширококутному об'єктиву модуль забезпечує високу якість зображення навіть в умовах слабкого освітлення, що робить його ідеальним для таких застосувань, як нічне спостереження або використання в якості електронного видошукача.

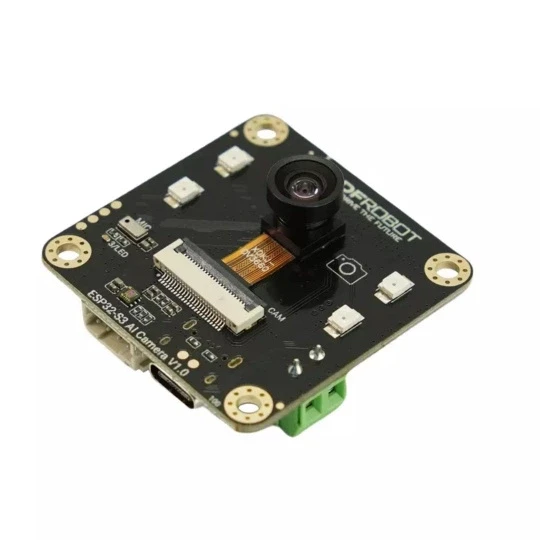

Модуль камери AI ESP32-S3 - OV3660 2 MPx - WiFi / Bluetooth - DFRobot DFR1154.

Модуль базується на мікросхемі ESP32-S3.

Основні особливості модуля

• Обробка ШІ на периферійних пристроях:Завдяки ESP32-S3, який підтримує передові алгоритми штучного інтелекту, він дозволяє обробляти дані на пристрої без необхідності надсилання даних у хмару.
• Голосова взаємодія:Вбудований мікрофон і підсилювач забезпечують розпізнавання мовлення та голосову взаємодію з пристроєм, а також підтримують такі функції, як розпізнавання мовлення та діалогів, інтегровані з ChatGPT.
• Нічне бачення:Оснащений камерою з кутом огляду 160° та інфрачервоним підсвічуванням, модуль забезпечує чудову якість зображення в повній темряві, що робить його ідеальним для цілодобового спостереження.
• Бездротовий зв'язок:Підтримує Wi-Fi та BLE 5, що забезпечує бездротовий доступ до потокового відео та дистанційне керування пристроєм через мобільні додатки або інші пристрої

Камера з функцією нічного бачення та ширококутним об'єктивом

Модуль оснащенийкамера OV3660 з 2-мегапіксельним сенсоромобладнаний, тояк видиме світло, так і інфрачервоне(940 нм)опориКамера пропонує ширококутний огляд160°та стабільна обробка зображення за різних умов освітлення. Завдяки вбудованому інфрачервоному підсвічуванню та датчику світлапристосовуєтьсямодульавтоматично адаптується до змін зовнішніх умові пропонує чудову якість зображення незалежно від часу доби. Інтегроване програмне забезпечення підтримує функції виявлення об’єктів та класифікації зображень і використовує такі платформи, якYOLO, OpenCV та Edge ImpulseВін ідеально підходить для відеоспостереження, розпізнавання номерних знаків або систем розважальної електроніки.

Модуль пропонує можливості розпізнавання зображень на периферійних пристроях, голосову взаємодію та нічне бачення.

Він підтримує Wi-Fi та BLE 5, що забезпечує бездротовий доступ для передачі відео та дистанційного керування.

Бездротове підключення та сумісність із платформами штучного інтелекту

Модуль AI CAM ESP32-S3 пропонує універсальність завдяки...Wi-Fi (2,4 ГГц) та Bluetooth 5Підтримка, що забезпечує віддалений доступ до відео та взаємодію з пристроєм через мобільні додатки. Завдяки інтеграції з платформами штучного інтелекту та розпізнавання мовлення, такими якChatGPTЧи можливо це,Виконуйте голосові команди та взаємодійте в режимі реального часуКрім того, доступні детальні навчальні посібники, документація та зразки коду для легкої інтеграції модуля в різні IoT-додатки, такі якСистеми моніторингу, інтелектуальні помічники або роботиЗавдяки підтримці платформ Edge Impulse та YOLO ви можете легко створювати та навчати власні моделі штучного інтелекту, які можна розгортати безпосередньо на пристрої.

Розташування компонентів на платі

• OV3660Камера з ширококутним об'єктивом 160° та функцією інфрачервоного підсвічування для високої якості зображення за різних умов освітлення
• ІЧІнфрачервоне підсвічування (GPIO47), що дозволяє робити знімки в темряві
• МІКРОФОНI2S PDM мікрофон для аудіозапису та підтримки голосової взаємодії
• СВІТЛОДІОДвбудований світлодіод (GPIO3) для індикації стану пристрою
• АСДатчик освітленості LTR-308, який регулює інтенсивність світла відповідно до зовнішніх умов
• ESP32-S3: чіп ESP32-S3R8 є серцем пристрою та відповідає за обробку відео, аудіо та зв'язку
• SDСлот для SD-карти для зберігання даних
• Спалах16 МБ флеш-пам'яті для зберігання програмного забезпечення та даних
• VINВхідне живлення від 5 В до 12 В постійного струму для живлення модуля
• HM6245Схема живлення, що забезпечує стабільне живлення модуля
• Type-C: порт USB Type-C, для живлення та передачі даних / програмування пристрою
• ГравітаціяГравітаційне з'єднання
• RSTКнопка скидання
• ЧЕРЕВИККнопка завантаження (GPIO0), використовується для запуску режиму програмування
• СПК2-контактний роз'єм Molex, крок 1,25 мм для підключення динаміка
• MAX98357: Чіп підсилювача I2S, який підсилює аудіосигнал для підтримки звуку

Розміщення компонентів на платі.

Компоненти, що входять до комплекту.

Технічні характеристики модуля

• Процесор: Xtensa двоядерний 32-бітний LX7, 240 МГц
• Флеш-пам'ять: 16 МБ
• PSRAM: 8 МБ
• USB: USB 2.0 OTG, повна швидкість
• Wi-Fi: 2,4 ГГц, IEEE 802.11b/g/n
• Bluetooth: Bluetooth 5, Bluetooth Mesh
• Модель датчика: OV3660
• Роздільна здатність: 2 MPx
• Чутливість: видиме світло, інфрачервоне 940 нм
• Кут огляду: 160
• Фокусна відстань: 0,95
• Діафрагма (F/№): 2 ±5%
• Спотворення:< 8%
• Робоча напруга: 3,3 В
• Вхідна напруга (USB Type C): 5 В постійного струму
• Вхідна напруга (VIN): від 5 В до 12 В постійного струму
• Діапазон робочих температур: від -10°C до 60°C
• Розміри: 42 x 42 мм

Вміст набору

• 1x модуль ESP32-S3 AI CAM
• 1x гучномовець
• 1x гравітаційний кабель
