Тестер електронних компонентів LCR-T4 для перевірки транзисторів, діодів, резисторів, 9 В, 70x62x13 мм, автоматичне визначення,

опис

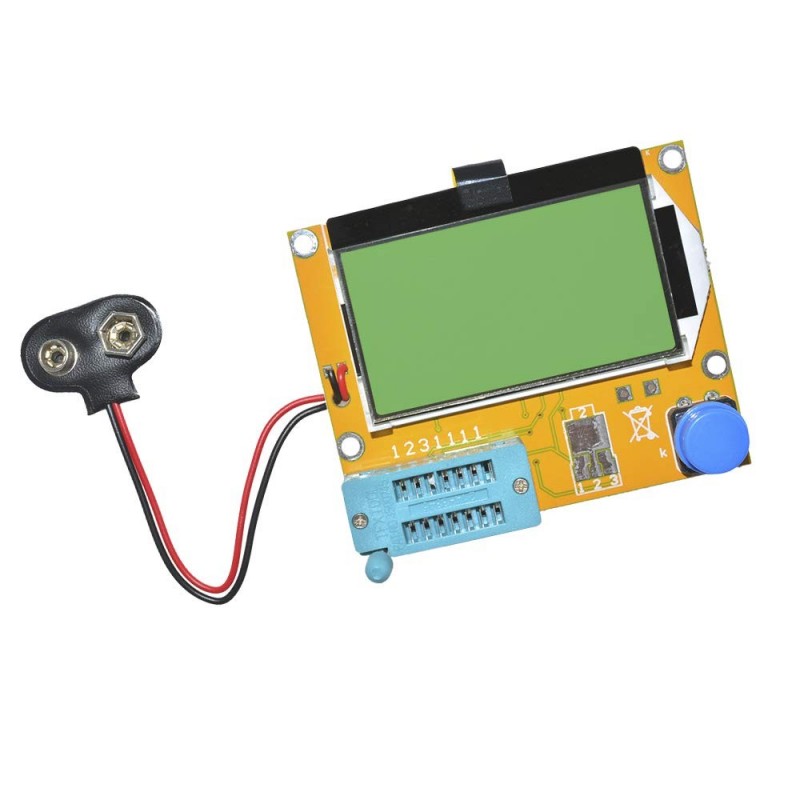

Тестер електронних компонентів з дисплеєм 128x64 пікселів. Це дозволяє перевірити, серед іншого: транзистори, діоди, конденсатори, резистори та котушки. Плата оснащена гніздом ZIF-14, яке використовується для підключення тестованих елементів, та кнопкою для початку вимірювання. Вимірювач автоматично виявляє біполярні NPN, PNP транзистори, n-канальні та p-канальні MOSFET, JFET, діоди та тиристори. Він живиться від батареї на 9 В. У комплект входить акриловий корпус.

Пристрій базується на мікроконтролері ATmega328P, а плата має контактні площадки для оновлення програмного забезпечення. Якщо результати неправильні, слід виконати калібрування. Для цього слід замкнути контакти 1, 2, 3 та натиснути кнопку. Калібрування лічильника здійснюється за допомогою конденсатора ємністю 100 нФ, який необхідно розмістити в лічильнику.

Увага!

Перед підключенням конденсатора його необхідно розрядити. Підключення зарядженого конденсатора може призвести до незворотного пошкодження вимірювального пристрою.

Властивості

• Дозволяє тестувати NPN, PNP, MOSFET, N-P, JFET транзистори, тиристори, сімісторні транзистори, резистори, діоди, індуктори, конденсатори тощо.
• Діапазон вимірювань:
  • Опір: від 0,1 Ом до 50 МОм
  • Ємність: від 25 пФ до 100000 мкФ
  • Індуктивність: від 0,01 мГн до 20 Гн
• Стенд ЗІФ-14
• Мікроконтролер: ATmega328P
• Тривалість тесту: від 2 до 10 с
• Автоматичне виявлення тестованого предмета та штифтів
• Функція автоматичного відключення
• Джерело живлення: батарейка 9 В (не входить до комплекту)
• Споживання струму в режимі сну: 20 нА
• Розміри: 70 x 62 x 13 мм
• Вага: 44 г

В комплекті

• Тестер LCR-T4 з роз'ємом для батареї 9 В

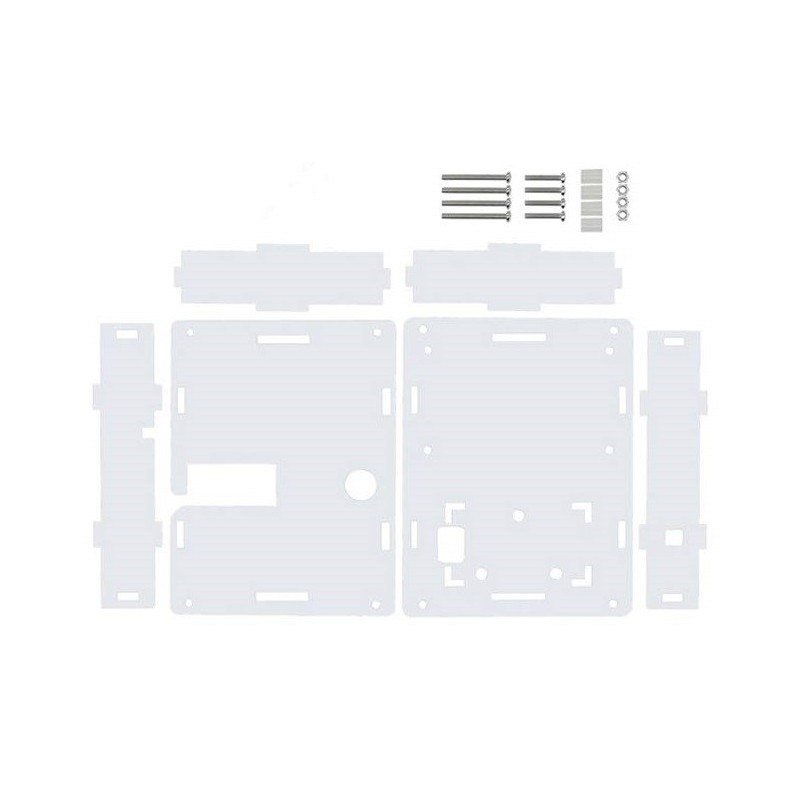

• Справа
