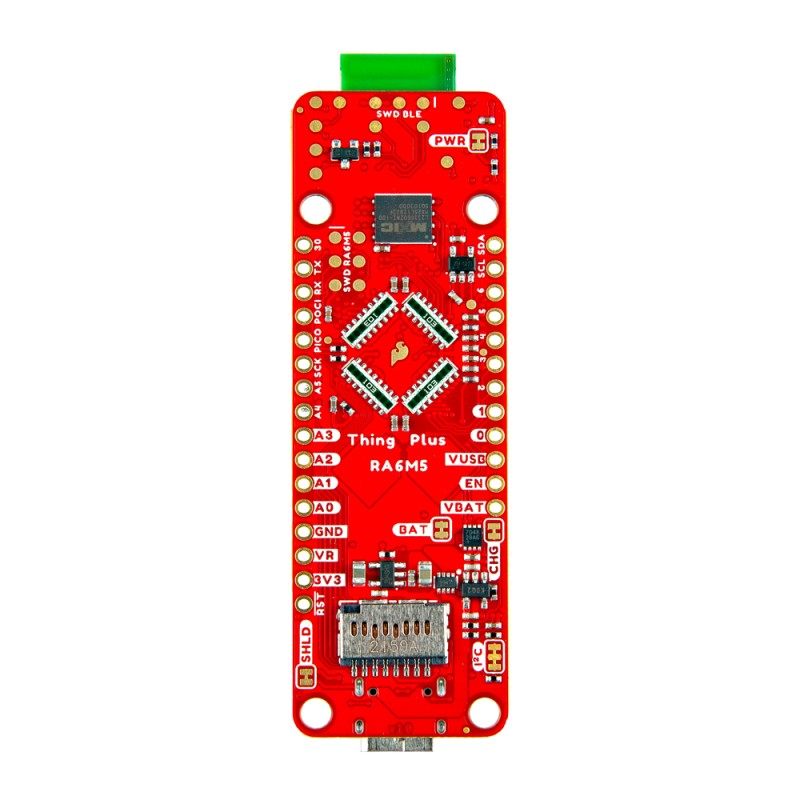

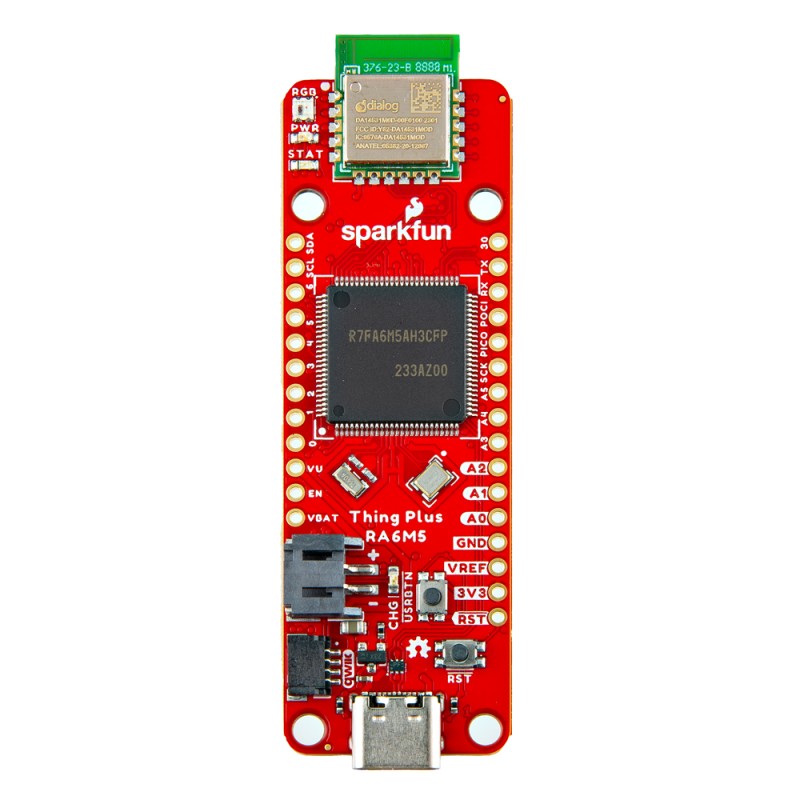

Макетна плата SparkFun RA6M5 Thing Plus для реального часу, 200 МГц, 2 МБ флеш, 512 КБ SRAM, Bluetooth 5.1, Qwiic, microSD, 73,66

опис

SparkFun RA6M5 Thing Plusце розробна плата з мікроконтролером RA6M5 від Renesas, що працює на частоті 200 МГц. Це ідеальне рішення для програм реального часу. Він забезпечує плавні відповіді, швидку обробку даних і здатність виконувати складні обчислення. Форм-фактор Feather і роз’єм Qwiic дозволяють легко підключати плату до широкого спектру датчиків і аксесуарів за простотою «підключи і працюй». Завдяки вбудованій флеш-пам’яті об’ємом 2 МБ і зручному гнізду для карток microSD у вас достатньо місця для коду та даних.

RA6M5 Thing Plus розроблений як для простоти використання, так і для розширених програм. Завдяки 512 Кбайт SRAM, 21 контакту загального призначення та додаткові 16 Мбайт флеш-пам’яті, він пропонує гнучкість для реалізації навіть більш складних проектів. Хоча стандартна платформа Arduino може не використовувати всі функції, досвідчені користувачі можуть вивчити весь потенціал мікроконтролера для створення вражаючих програм. Варто зазначити, що хоча плата SparkFun RA6M5 Thing Plus пропонує кілька толерантних контактів 5 В, вона в основному працює на логічному рівні 3,3 В, завдяки тому, що плата підтримує зв’язок Bluetooth® Low EnergyDA14531MOD(також від Renesas). Під час активної передачі даних DA14531MOD споживає всього 4 мА і може працювати від невеликої батареї. Програмне забезпечення, що постачається разом із модулем, використовує технологіюSmartBond™ - CodeLess™ AT команда Datapump, що означає, що користувачам потрібно лише надсилати AT-команди для налаштування з’єднання Bluetooth без необхідності перепрограмувати модуль.

Властивості

• Renesas RA6M5
  • Серцевина: Arm® Cortex®-M33
  • Корпус: 100-контактний LQFP
  • Тактова частота: 200 МГц
  • Флеш-пам'ять:
    • 2MB (код)
    • 8 кБ (дані)
  • Пам'ять SRAM: 512 Кб
  • Підтримка коду виявлення помилок (ECC).
  • Блок захисту пам'яті Arm (Arm MPU)
  • Безпечний криптографічний механізм
  • Два сторожових таймера (WDT)
  • Напруга живлення: від 3,0 до 3,6 В
  • Споживана потужність:
    • Максимум: 143 мА
    • Нормальний: 32 мА
    • Режим сну: 11 мА
    • Режим глибокого сну: 0,9-131 мкА
  • Режими роботи:
    • одиниця
    • Завантаження SCI/USB
  • Кількість контактів введення/виведення: 75
  • Допуск 5 В: 14
  • 12-розрядний АЦП: 6
  • 12-бітний ЦАП: 2
  • 32-розрядні канали ШІМ: 4
  • 16-бітних каналів ШІМ: 6
  • UART: 10
  • Автобус I2C: 3
  • Автобус SPI: 2
  • QSPI: 1
  • OSPI: 1
  • USB 2.0 (повна/висока швидкість)
  • Інтерфейс CAN
  • Контролер Ethernet MAC/DMA
  • Інтерфейс хоста SD/MMC
  • RTC (годинник реального часу) з календарем
  • Калькулятор CRC
  • Датчик температури
  • Ємнісний сенсорний датчик
  • Діапазон робочих температур: від -40 до 85 °C
• Renesas DA14531MOD
  • Система на кристалі (SoC) Bluetooth 5.1
  • Підтримує до трьох підключень
  • 32-розрядне ядро Arm® Cortex® M0+
  • Тактова частота: 16 МГц
  • Пам'ять:
    • Флеш-пам'ять: 128 КБ
    • Оперативна пам'ять: 48 КБ
    • Пам'ять ROM: 144 Кб
    • Пам'ять OTP: 32 Кб
  • Робочий діапазон: 1,8 В - 3,6 В
  • Споживана потужність:
    • Прийом: 2 мА
    • Передача: 4 мА
    • Режим сну: 1,8 мкА
  • радіо:
    • Потужність передачі: від -19 до +2,2 дБм
    • Чутливість приймача: -93 дБм
• Роз'єм USB Type-C
• 2-контактний роз'єм JST для акумулятора LiPo (не входить в комплект)
• 4-контактний роз'єм Qwiic
• 28 штирів 2,54 мм
• Слот Micro SD
• Зарядний пристрій MCP73831, зарядний струм: 213 мА при 3,3 В
• Монітор рівня заряду батареї MAX17048, адреса I2C: 0x36
• світлодіоди:
  • Червоний світлодіод живлення (PWR)
  • Жовтий світлодіод зарядки акумулятора (CHG)
  • Синій індикатор стану STAT
  • WS2812 RGB LED (STAT) на IO23
• Кнопки: BOOT і RESET
• Чотири отвори для кріплення
• Розміри: 73,66 x 22,86 мм
